Betriebsanleitung
Induktives Positioniersystem BIP CD2-B014-01-EP02
Nr. 882289 D Ausgabe 1308

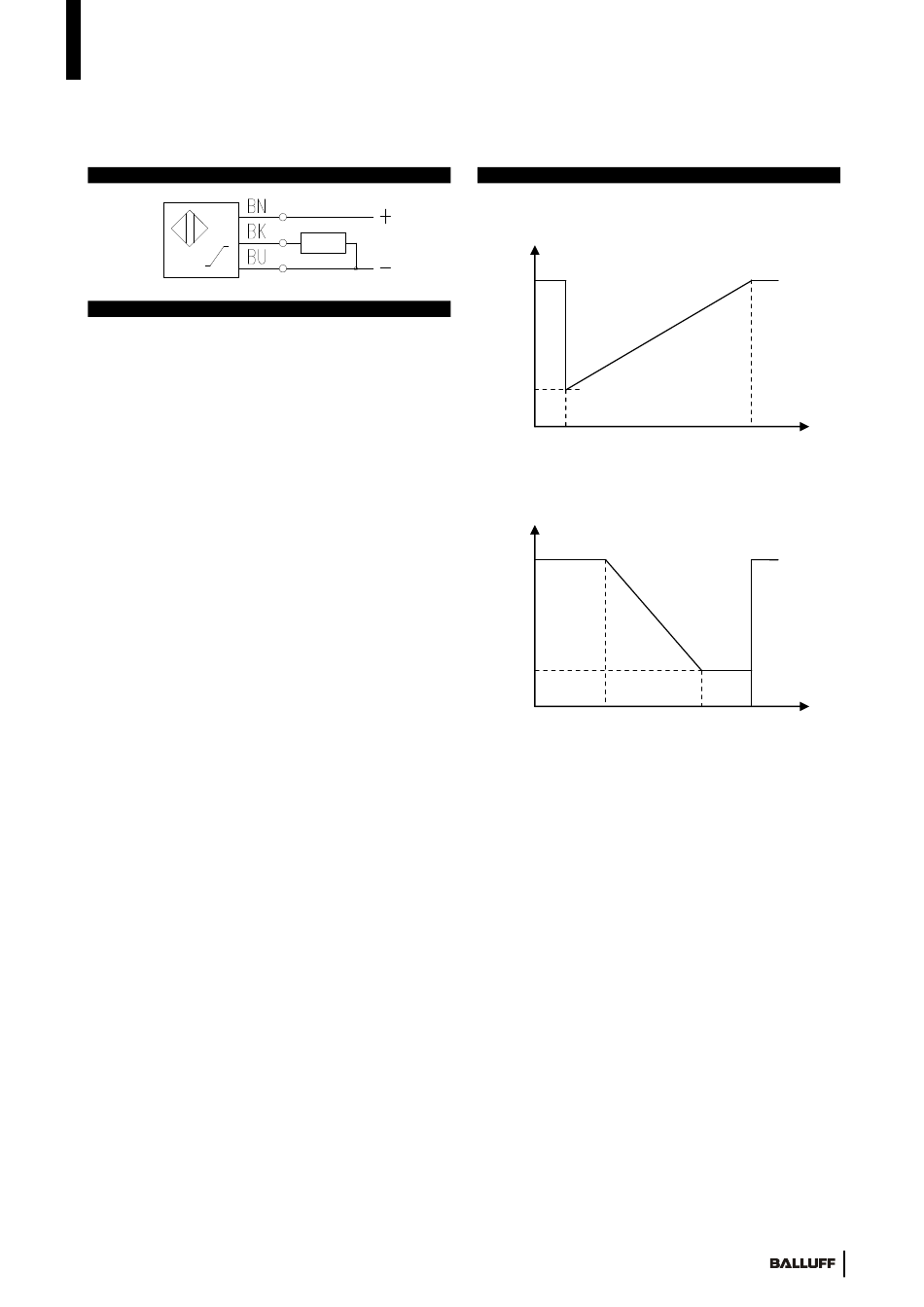

Anschlussbild
Programmierung
Werksseitig ist der Sensor auf den maximalen
Erfassungsbereich von 14mm eingestellt. Es besteht
jedoch die Möglichkeit den jeweiligen Anfangs- und
Endpunkt des Messbereiches nach Bedarf zu
programmieren. Start- und Endpunkt müssen dabei
mindestens 7,5mm auseinander liegen.
Um den Sensor programmieren zu können, muss sich
das Target im Erfassungsbereich des Sensors befinden.
In diesem Fall leuchtet die grüne LED.
Befindet sich das Target außerhalb des
Erfassungsbereichs des Sensors leuchtet die rote LED
und eine Programmierung ist nicht möglich.
Befindet sich das Target außerhalb des programmierten
Messbereichs aber innerhalb des Erfassungsbereichs
des Sensors flackert die grüne LED.
Wird der Programmiervorgang unvollständig ausgeführt,
kehrt der Sensor nach 2min in den zuvor programmierten
bzw. in den Auslieferungszustand zurück.
Sollte während des Programmierens ein Fehler auftreten,
blinkt die rote LED langsam. Nach 20s kehrt der Sensor
in den zuvor programmierten bzw. in den Auslieferungs-
zustand zurück.
Um den Sensor in den Auslieferungszustand zurück zu
versetzen, drücken Sie den Programmiertaster ca. 8s bis
die grüne LED aufhört zu blinken. Hierbei muss sich das
Target innerhalb des Erfassungsbereichs des Sensors
befinden.
Um den Meßbereich zu verändern führen Sie die
folgenden Schritte durch.
1. Den Positionsgeber in den Erfassungsbereich des
Sensors bringen. Damit leuchtet die grüne LED.
2. Den Taster drücken bis die grüne LED blinkt. Dabei auf
die Abdeckfolie achten. Keine scharfkantigen
Gegenstände verwenden.
3. Der Sensor befindet sich jetzt im Programmiermodus.
4. Das Target an den gewünschten Startpunkt bringen.
5. Den Programmier-Taster kurz drücken (< 1s). Die rote
LED blinkt schnell.
6. Das Target an den gewünschten Endpunkt bringen.
Der Abstand zum Startpunkt muss größer als 7mm sein.
Dies wird durch die dann schnell blinkende grüne LED
signalisiert.
7. Den Programmier-Taster kurz drücken (< 1s). Die
grüne LED leuchtet.
8. Der Start- und Endpunkt wurden gespeichert. Der
Sensor befindet sich wieder im Arbeitsmodus.
Kennlinien
Standardkennlinie (typischer Verlauf):
20mA
4mA
0mA
0mm
Reduzierter Messbereich und fallender
Kennlinienverlauf:
20mA
4mA
0mA
2,5mm
Mindestbreite
7,5mm
14mm
10mm
3
