Betriebsanleitung

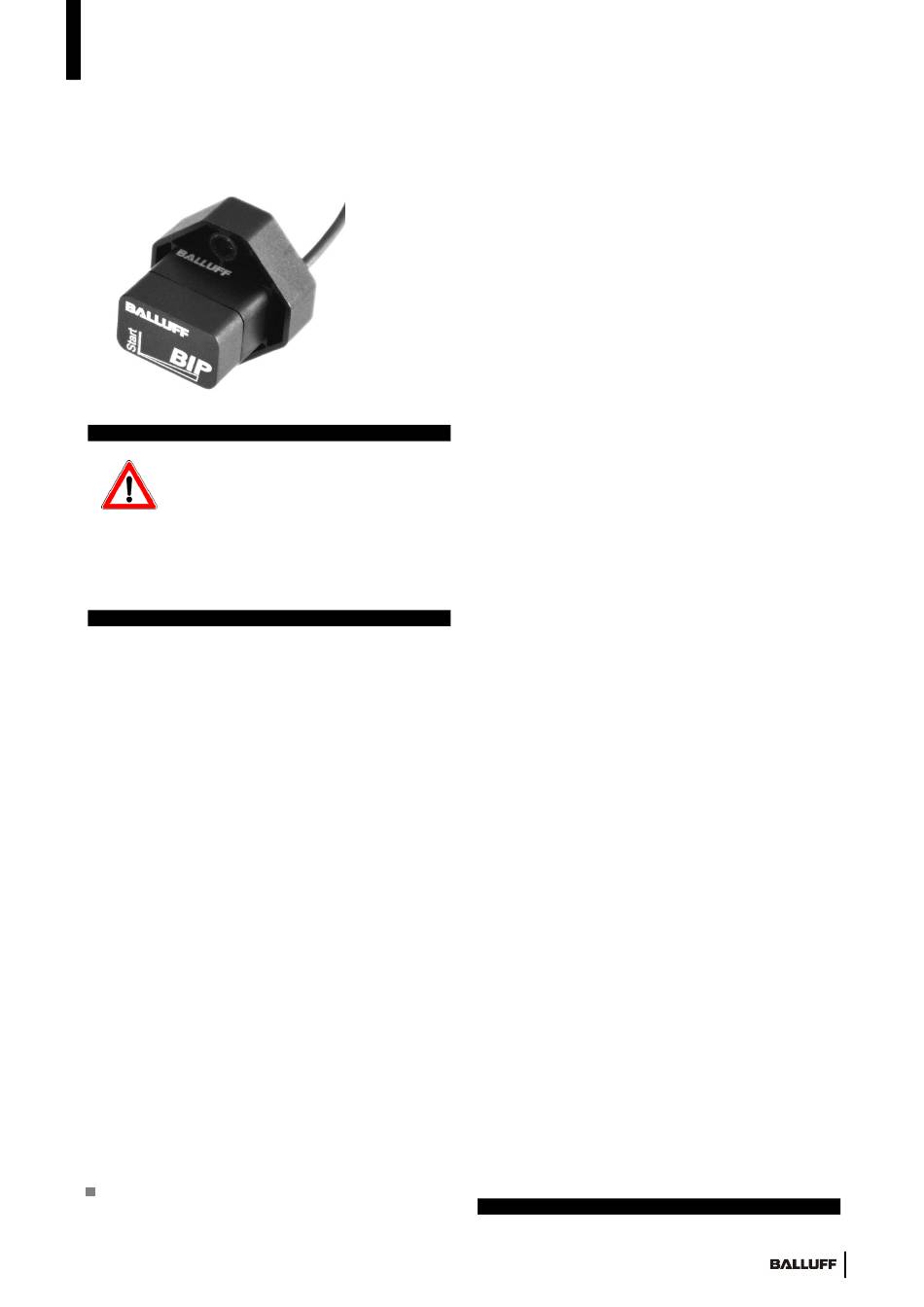

Induktives Positioniersystem BIP AD2-F014-01-EP02-512
Nr. 925841 D Ausgabe C17
Sicherheitshinweise
Dieses analoge Positioniersystem darf
nicht in Anwendungen eingesetzt
werden, in denen die Sicherheit von
Personen von der Gerätefunktion
abhängt (kein Sicherheitsbauteil gemäß EU-
Maschinenrichtlinie). Vor der Inbetriebnahme ist die
Betriebsanleitung sorgfältig zu lesen.
Funktionsweise
Das System erfasst die Position des Positionsgebers
innerhalb des Messbereiches und gibt diese als
Spannungssignal im Bereich 0...10V aus. Die rote LED
signalisiert dabei das Verlassen des Messbereiches. Die
grüne LED leuchtet wenn sich der Positionsgeber
innerhalb des Messbereiches befindet.
(siehe „Programmierung" und „Kennlinien")
Balluff GmbH
Schurwaldstraße 9
73765 Neuhausen a.d.F.
Deutschland
Tel. +49 7158 173-0
Fax +49 7158 5010
balluff@balluff.de
www.balluff.de
• • • •
Kompakte Bauform
• • • •
Analogausgang Spannung (U)
• • • •
Berührungslos, kontaktlos
• • • •
Hohe Wiederholgenauigkeit
• • • •
Hohe Temperaturstabilität
• • • •
Hohe Linearität
Montage
1
Werbung
Verwandte Anleitungen für Balluff AD2-F014-01-EP02-512
Inhaltszusammenfassung für Balluff AD2-F014-01-EP02-512
- Seite 1 Betriebsanleitung Induktives Positioniersystem BIP AD2-F014-01-EP02-512 Nr. 925841 D Ausgabe C17 • • • • Kompakte Bauform • • • • Analogausgang Spannung (U) • • • • Berührungslos, kontaktlos • • • • Hohe Wiederholgenauigkeit • • • • Hohe Temperaturstabilität •...
- Seite 2 Betriebsanleitung Induktives Positioniersystem BIP AD2-F014-01-EP02-512 Nr. 925841 D Ausgabe C17 2 Befestigungsschrauben z.B. DIN 912 M 4x14 Einbauskizze 2 (nicht beiliegend). Max. Anzugsdrehmoment 0,5Nm LED-Anzeige Die Soll-Position des Targets ist in nachfolgender Skizze dargestellt. Einbauskizze 3 Einbauhinweise Umlaufend um die aktive Fläche des Sensors sollte ein metallfreier Raum von ca.
- Seite 3 Betriebsanleitung Induktives Positioniersystem BIP AD2-F014-01-EP02-512 Nr. 925841 D Ausgabe C17 Produktansicht Anschlussbild 1 15…30V DC (U 3 0V (GND) 4 Spannungsausgang U Kennlinien Voreingestellter Kennlinienverlauf:...
- Seite 4 Betriebsanleitung Induktives Positioniersystem BIP AD2-F014-01-EP02-512 Nr. 925841 D Ausgabe C17 Technische Daten Positionsgeber Arbeitsbereich Sa min. Arbeitsbereich Sa max. BAM TG-XE-001 Linearitätsbereich Sl min. Linearitätsbereich Sl max. Linearitätsfehler max. ±250 µm Bemessungsabstand Se Wiederholgenauigkeit ±80 µm Umgebungstemperatur Ta min. °C Umgebungstemperatur Ta max.
- Seite 5 Operating Manual Inductive Positioning System BIP AD2-F014-01-EP02-512 No. 925841 E Edition C17 • • • • Compact design • • • • Analog output - voltage (U) • • • • Non-contact • • • • High repeat accuracy • • • •...
- Seite 6 Operating Manual Inductive Positioning System BIP AD2-F014-01-EP02-512 No. 925841 E Edition C17 Installation Installation diagram 2 Pushbutton 2 screws for example DIN 912 M4x14 (not included). Torque of the fastening screws, max. 0.5Nm LED – indicator For the correct target position see following diagram...
- Seite 7 Operating Manual Inductive Positioning System BIP AD2-F014-01-EP02-512 No. 925841 E Edition C17 Wiring diagram 1111 1 15…30V DC (U 3 0V (GND) 4 Voltage output U Characteristics Preset characteristic: 14mm...
- Seite 8 Operating Manual Inductive Positioning System BIP AD2-F014-01-EP02-512 No. 925841 E Edition C17 Technical data Position encoder Working range Sa min. Working range Sa max. BAM TG-XE-001 Linear range Sl min. Linear range Sl max. Linearity error max. ±250 µm Rated operating dist. Se Repeat accuracy ±80...
