7.3
Montage
Pos: 30 /DinA4 - Anleitungen Online/Inhalt - Montage/Montage - Hutschienen nach DIN EN 500022 @ 18\mod_1303218164750_1.docx @ 103867 @ @ 1
Das Gerät 83300 darf nur auf Hutschienen nach DIN EN 500022 installiert werden.
Pos: 31 /DinA4 - Anleitungen Online/Ueberschriften/2./Anschluss @ 18\mod_1302617573351_1.docx @ 103448 @ 2 @ 1
7.4
A ns c hlus s
Pos: 32 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/83300/Anschluss - 83300 @ 18\mod_1303215077836_1.docx @ 103721 @ @ 1

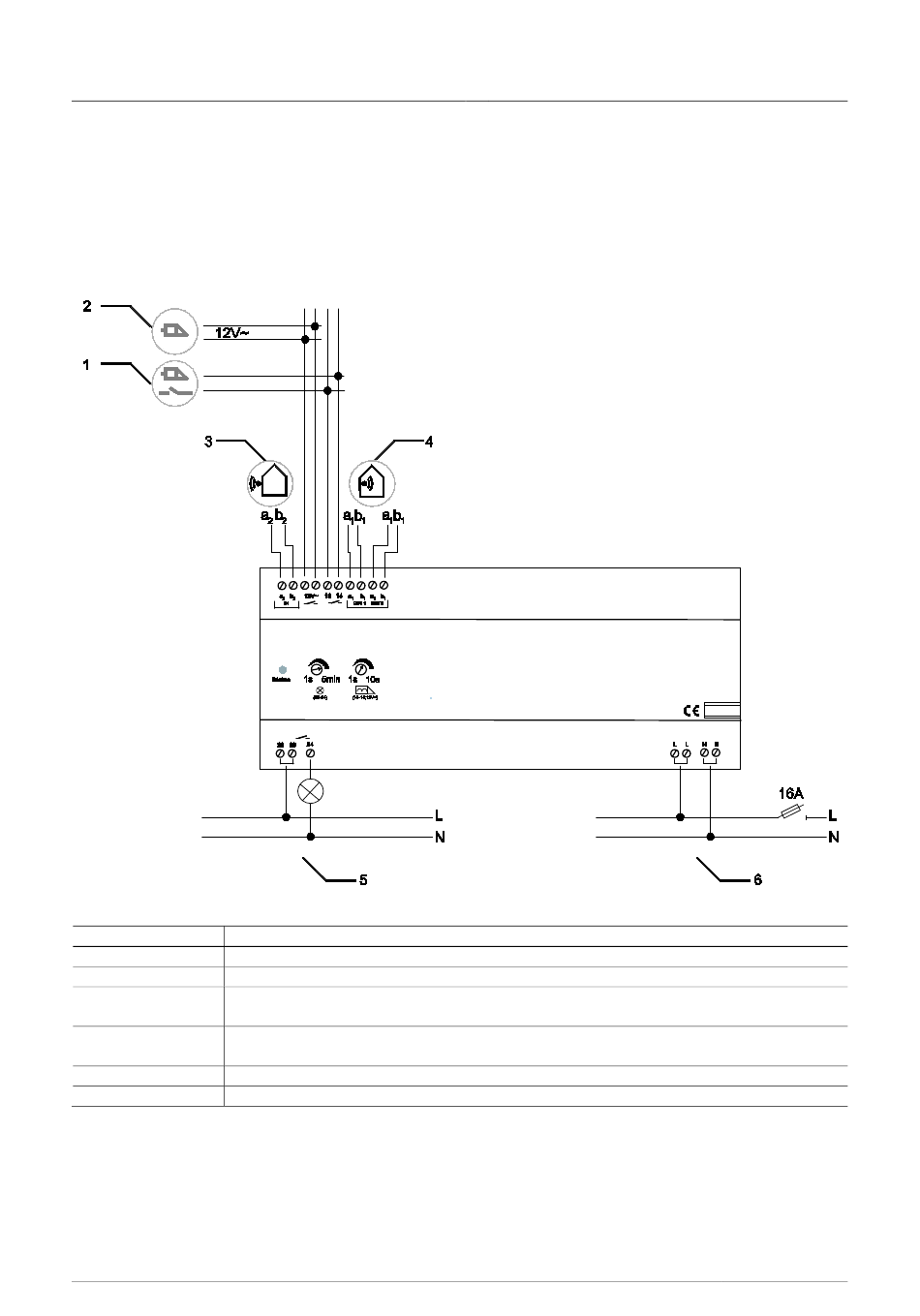

Abb. 2:
Nr.
F unk tion
1
Potenzialfreier Ausgang des Türöffners
2
Spannungsversorgung des Türöffners
3
• Anschluss für die Außenstation
• Bei der Verwendung mehrerer Außenstationen: Anschluss für den Außenbus
4
• Anschluss für die Innenstation
• Bei der Verwendung mehrerer Innenstationen: Anschluss für den Innenbus
5
Potentialfreier Ausgang für das Licht
6
Spannungsversorgung
Pos: 33.1 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Video-Module/Einleitungen/Einleitung - Montage und Anschluss des Geraetes @ 20\mod_1324553399047_1.docx @ 112596 @ @ 1
| 0073-1-7474
Montage / Installation
— 7 —
