5
Bedienung
Pos: 18 /DinA4 - Anleitungen Online/Ueberschriften/2./Normaler Betrieb @ 18\mod_1302768820965_1.docx @ 103539 @ 2 @ 1
5.1
Normaler B etrieb
Pos: 19 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/83300/Bedienung - 83300 @ 18\mod_1303215078133_1.docx @ 103729 @ @ 1

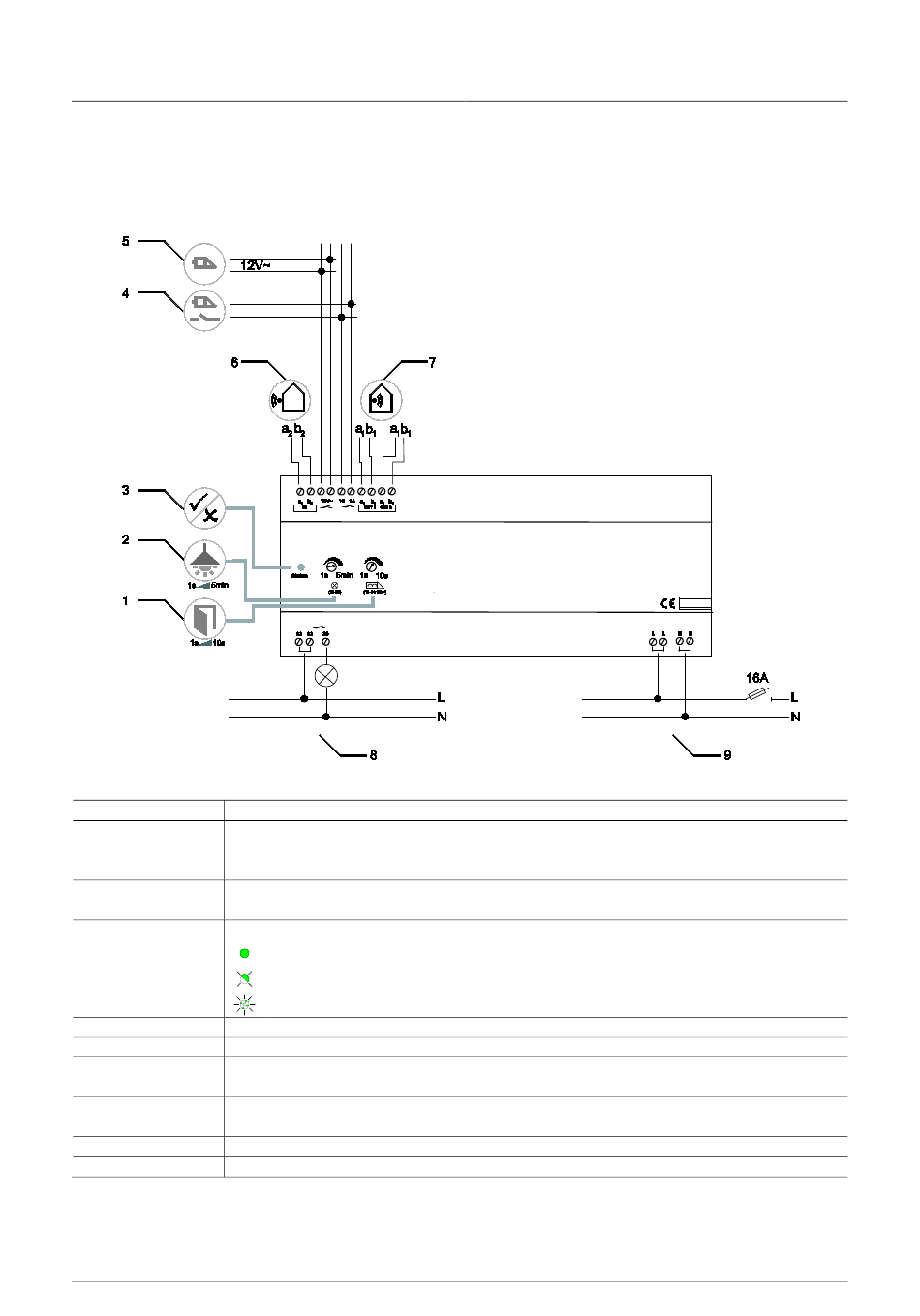

Abb. 1:
Nr.
F unk tion
1
Einstellung der Zeitdauer für den Türöffner
– Die Tür kann beim Ansteuern je nach Einstellung während der Zeit von 1 Sekunde bis 10 Sekunden
geöffnet werden.
2
Einstellung der Zeitdauer für die Beleuchtung
– Die Beleuchtung bleibt beim Ansteuern je nach Einstellung von 1 Sekunde bis 5 Minuten eingeschaltet.
3
Status LED
4
Potenzialfreier Ausgang des Türöffners
5
Spannungsversorgung des Türöffners
6
• Anschluss für die Außenstation
• Bei der Verwendung mehrer Außenstationen: Anschluss für den Außenbus
7
• Anschluss für die Innenstation
• Bei der Verwendung mehrer Innenstationen: Anschluss für den Innenbus
8
Potentialfreier Ausgang für das Licht
9
Spannungsversorgung
Pos: 20 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
| 0073-1-7474
Die Status LED leuchtet dauerhaft
Die Status LED blinkt langsam
Die Status LED blinkt schnell
= Das Gerät ist Betriebsbereit
= Das Gerät ist In Betrieb
= Eine Störung liegt an
Bedienung
— 4 —
