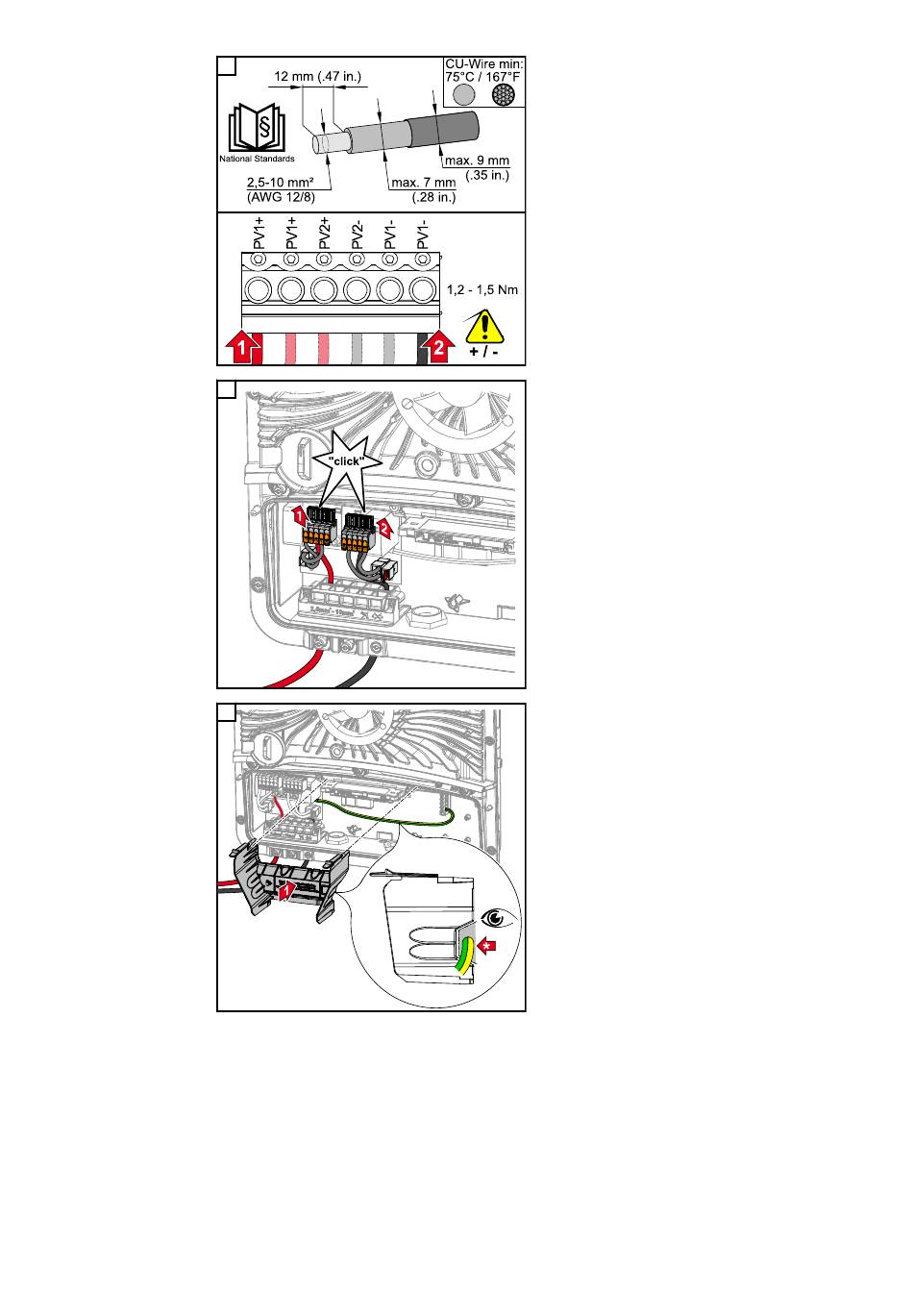

Von den Einzelleitern 12 mm abisolieren
und an den jeweils vorgesehenen Steck-
platz der am Print befindlichen Anschluss-
klemme mit einem Drehmoment von 1,2 -
1,5 Nm befestigen.
WICHTIG!
Der Kabel-Querschnitt muss gemäß den
Angaben für die jeweilige Leistungsklasse
des Wechselrichters gewählt werden
(siehe Kapitel
Zulässige Kabel
57).
Die DC Push-in Anschlussklemmen mit
einem hörbaren Klick in den jeweiligen
Steckplatz anschließen.
Abtrennung des Anschlussbereichs wieder
einsetzen.
* Den Schutzleiter in den integrierten
Kabelkanal verlegen.
WICHTIG!
Beim Einsetzen der Abtrennung des
Anschlussbereichs darauf achten, dass
der Schutzleiter nicht geknickt, einge-
klemmt, gequetscht oder sonst irgendwie
beschädigt wird.
