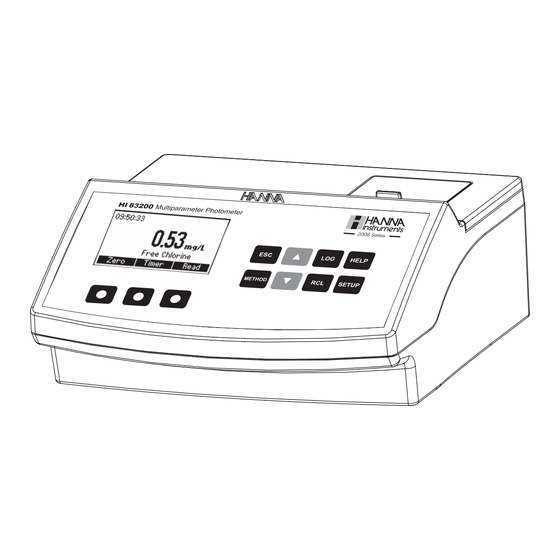

Hanna Instruments HI 83226 Bedienungsanleitung
Multiparameterlaborphotometer
fürs schwimmbad
Verwandte Anleitungen für Hanna Instruments HI 83226
Inhaltszusammenfassung für Hanna Instruments HI 83226

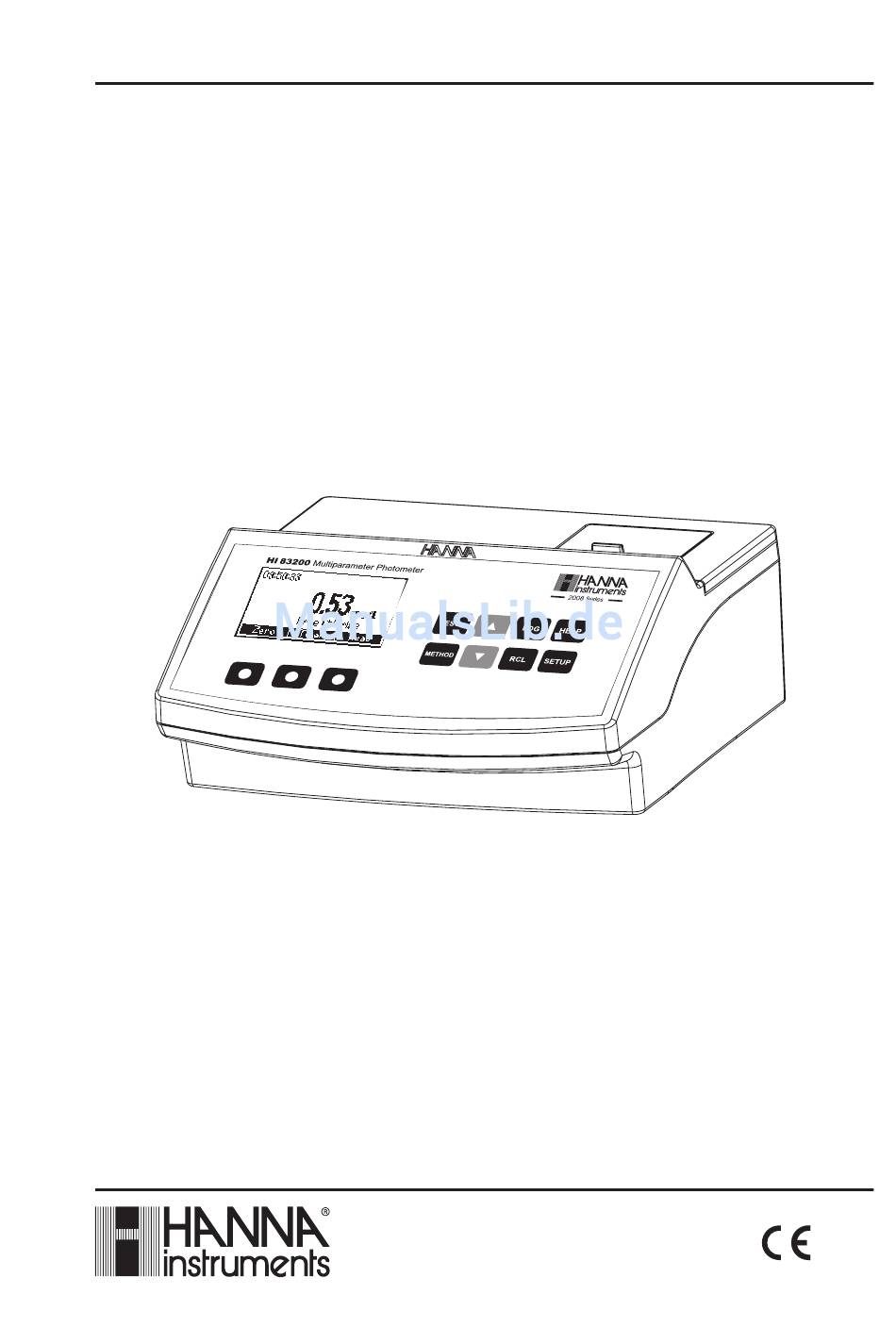

- Seite 1 Bedienungsanleitung HI 83226 Multiparameter- Laborphotometer fürs Schwimmbad Stand: 06/11 CE konform w w w . h a n n a - d e . c o m...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, danke, dass Sie sich für ein Produkt von Hanna Instruments entschieden haben. bitte lesen Sie diese bedienungsanleitung sorgfältig, bevor Sie das Gerät in betrieb nehmen. Die Anleitung gibt Ihnen die nötigen Informationen, um das Gerät korrekt zu benutzen. -
Seite 3: Eingangsprüfung
HI 83226 ist ein Multiparameter-Laborphotometer für Schwimmbad und bäder. Messungen erfolgen mittels Flüssig- oder Pulverreagenzien. Die Reagenzien sind genauestens dosiert, um maximale Wiederholbarkeit zu gewährleisten. HI 83226 verfügt über eine USb-Schnittstelle zur Datenübertragung auf einen PC mittels der optionalen HI 92000 Windows ®... -
Seite 4: Hintergrundwissen Schwimmbadchemie
HINTERGRUNDWISSEN SCHWIMMBADCHEMIE Für den betreiber oder besitzer eines Schwimmbecken, einer Schwimmbadanlage, eines Heil- oder Kurbades ist aus Sicherheitsgründen eine Kontrolle des Wassers erforderlich. Die Kontrolle stellt für den badegast eine Sicherheit in bezug auf Desinfektion und betriebssicherung der Schwimmbadanlage dar. Die staatliche Schwimmbadverordnung definiert die Häufigkeit der zu untersuchenden Parametern. - Seite 5 Aus dem Diagramm ist sehr gut ersichtlich, dass die Konzentration an unterchloriger Säure %HOCl bei hohen (alkalischen) pH-Werten stark abnimmt. WASSERGLEICHGEWICHT uND LANGELIER INDEx (LI) An das Schwimmbadwasser werden zwei wichtige Anforderungen gestellt: • es soll nicht korrosiv in bezug auf die Einbauten sein. • es soll hygienisch rein sein. betrachtet man den ersten Punkt, so muss man wissen, dass sich das Schwimmbadwasser in einem chemischen Gleichgewicht befinden soll.
- Seite 6 pH-Wert Neben der Alkalinität und der Calciumhärte ist der pH-Wert mit einer der wichtigsten Faktoren, die das Gleichgewicht im Wasser bestimmen. Der pH-Wert des Schwimmbeckens sollte mindestens zwischen pH 7,2 und pH 7,4 liegen. badewässer, die sich während ihrer benutzung dauerhaft im optimalen Gleichgewicht befinden, ermöglichen einen hohen sicherheitsrelevanten betrieb in bezug auf Hygiene und Technik.
- Seite 7 Wasser-Balance = pH + TF + HF + AF = 7.2 + 0.7 + 2.4 + 1.9 = 12.2 Aussage: das badewasser befindet sich im akzeptabel Wertebereich, mit leichtem Risiko zur korrosivem Wirkung. Verstärkte Überwachungs- pflicht. Das Photometer HI 83226 ist ein ideales Handwerkzeug zur Überwachung und Charakterisierung des badewassers.
-
Seite 8: Technische Daten
TECHNISCHE DATEN Lebensdauer Licht Lebensdauer des Gerätes Lichtdetektor Silicium-Photozelle Umgebung 0 bis 50°C; max. 90% RH nicht-kondensierend Stromversorgung 12VDC Adapter; eingebauter aufladbarer Akku Abmessungen 235 x 200 x 110 mm Gewicht 0,9 Kg Daten bezüglich Messbereich, Genauigkeit usw. eines jeden Parameters entnehmen Sie bitten den entsprechenden Abschnitten. - Seite 9 Da die Absorption der Komponente von der Wellenlänge des einfallenden Lichtes abhängt, gilt es, genaue Messungen durch eine optimales bandpassfilter zu gewährleisten. Das optische System von HI 83226 setzt sich aus einer Wolfram-Lampe in Miniaturformat und einem ban- dpassfilter zusammen für höchste Messgenauigkeit.
-
Seite 10: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG GERÄTE-BESCHREIBUNG 1) Küvettenschacht 2) LCD 3) Spritzwasserfeste Tastatur 4) ON/OFF-Taste 5) Strombuchse 6) uSB-Anschluss... -
Seite 11: Tastatur-Beschreibung
Drücken Sie diese Taste, um die gespeicherten Messergebnisse aufzurufen. Drücken Sie diese Taste, um die Hilfe-Anzeige aufzurufen. HELP Drücken Sie diese Taste, um das Setup-Menü aufzurufen. SETUP WISSENSWERTES HI 83226 verfügt über eine kontextuelle Hilfe-Funktion, die den Anwender während Messungen unterstützt. Im Setup-Menü steht zusätzlich ein Tutorial-Modus zu Verfügung. -
Seite 12: Tips Für Genaue Messungen
TIPS FÜR GENAUE MESSUNGEN Um genaue Messergebnisse zu gewährleisten, beachten Sie bitte folgende Hinweise: • Farbe oder schwebende Partikel in grösserer Menge können zu Interferenzen führen. Sie sollten durch behandlung mit Aktivkohle bzw. durch Filtern beseitigt werden. • Stellen Sie sicher, dass die Küvette korrekt befüllt ist: der Flüssigkeitsspiegel in der Küvette besitzt eine konvexe Form. Die 10 ml Markierung muss stets mit dem unteren Level des konvexen Flüssigkeitsspiegels übereinstimmen. -
Seite 13: Verwendung Von Flüssig- Oder Pulverreagenzien
VERWENDUNG VON FLÜSSIG- ODER PULVERREAGENZIEN • Korrekte Verwendung von Tropfflaschen: (a) um reproduzierbare Ergebnisse zu erzielen, klopfen Sie die Tropfflasche einige Male auf den Tisch und wischen Sie die Aussenseite der Pipettenspitze anschliessend mit einem Tuch ab. (b) Während der Reagenz-Dosierung, Tropfflasche immer vertikal halten. • Korrekte Verwendung von Beuteln: (a) Öffnen Sie den Beutel mit Pulverreagenz mit der Schere. (b) Drücken Sie den Beutel zu einem Trichter. (c) Entleeren Sie den Beutel-Inhalt. VERWENDUNG VON KÜVETTEN • um eine Küvette korrekt durchzumischen, schütteln Sie diese durch leichte bzw. starke Auf- und Abbewegung (siehe Abbildung). - Seite 14 Achten Sie darauf, dass die Küvette vollständig in den Messschacht eingesetzt wird. • um ein Auslaufen des Reagenzes zu verhindern und genauere Messergeb- nisse zu erhalten, schliessen Sie die Küvette der Reihe nach mit dem Kunststoffstopper und der schwarzen Kappe. • Die Verschlusskappe muss nach jeder Benutzung der Küvette mit gleicher Festigkeit zugedreht werden. • Bei Einsetzen der Küvette in den Messschacht, muss sie aussen trocken und frei von Fingerabdrücken, Fett oder Schmutz sein. Verwenden Sie zur Reinigung der Küvette Reinigungstuch HI 731318 oder ein faserfreies Tuch.
-
Seite 15: Sicherheitshinweise
SICHERHEITSHINWEISE Die in den Reagenzien enthaltenen Chemikalien können bei unsachgemässer Handhabung gefährlich sein. bevor Sie eine Messung durchführen, lesen Sie sorgfältig die Sicherheitsdatenblätter durch. Sicherheitsausrüstung: Tragen Sie, wenn notwendig geeigneten Augenschutz und Kleidung, und befolgen sorgfältig die Anleitung. Verschütten von Reagenzien: Bei Verschütten von Reagenzien, sofort abwaschen. Bei Hautkontakt die betroffene Stelle gründlich mit Wasser abspülen. Darauf achten, keine austretenden Dämpfe einzuatmen. PARAMETER REFERENZ-TABELLE HI83226 - FÜR SCHWIMMBAD &... -
Seite 16: Bedienung
BEDIENUNG STROMVERSORGUNG UND AKKUBETRIEB Das Messgerät kann über einen AC/DC Adapter (wird mitgeliefert) oder den eingebauten aufladbaren Akku betrieben werden. Hinweis: Um Datenverluste zu vermeiden, sollten Sie das Messgerät immer ausschalten, bevor Sie es von der Stromversorgung trennen. bei Einschalten des Gerätes überprüft es, ob ein Adapter für die Stromversorgung angeschlossen ist. Das batteriesymbol im Display zeigt den Status des Akku an: - Akku wird über externen Adapter geladen - Akku vollständig aufgeladen... -
Seite 17: Chemische Formeln
• Nach Auswahl des gewünschten Parameters befolgen Sie die im entsprechenden Abschnitt beschriebene Messmethode. • Vor Durchführung einer Messung lesen Sie alle Anweisungen sorgfältig durch. DATENMANAGEMENT Das Gerät verfügt über eine Speicherfunktion. Die Speicherkapazität beträgt 200 Messwerte. Mithilfe der Tasten LOG und RCL können Sie Daten speichern, wieder aufrufen und löschen. Speichern von Daten: Nur gültige Messergebnisse können gespeichert werden. -
Seite 18: Setup
SETUP Im Setup-Menü können die Geräte-Parameter geändert werden. Drücken Sie SETUP, um in das Setup-Menü zu gelangen. Mithilfe der Tasten ESC oder SETUP kehren Sie zum Hauptbildschirm zurück. Eine Liste der Setup-Parameter in der aktuellen Konfigurierung wird angezeigt. Für zusätzliche Informationen drücken Sie HELP. -
Seite 19: Datumformat
Datum/Uhrzeit Drücken Sie Modify, um das Datum/die uhrzeit einstellen zu könen. Verwenden Sie die Pfeiltasten, um den Wert auszuwählen, der geän- dert werden soll (Jahr, Monat, Tag, Stunden, Minuten, Sekunden). bestätigen Sie den neuen Wert mit ACCEPT, oder kehren Sie durch Drücken von ESC zum Setup-Menü zurück, ohne den neuen Wert zu speichern. Uhrzeitformat Optionen: AM/PM oder 24 Stunden-Format Drücken Sie die Funktionstaste, um das gewünschte Uhrzeitformat auszuwählen. -
Seite 20: Hilfe-Funktion
Wählen Sie den gewünschten Modus durch Drücken der entspre- chenden Funktionstaste. HELP MODE HILFE-FUNKTION HI 83226 verfügt über eine kontextuelle Hilfe-Funktion. Drücken Sie HELP, um die Hilfe-Funktion aufzurufen. Das Gerät zeigt zusätzliche Informationen zum aktuellen bildschirm an. Mithilfe der Pfeiltasten können Sie durch den Text skrollen. -
Seite 21: Alkalinität
ALKALINITÄT TECHNISCHE DATEN Messbereich 0 bis 500 mg/l (CaCO Auflösung 5 mg/l Genauigkeit ±5 mg/l + 10% der Anzeige bei 25°C Typische EMV ±5 mg/l Abweichung Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 575 nm Methode Kolorimetrische Methode. Je nach Grad der Alkalinität verfärbt sich die Probe gelb, grün oder grün-blau. REAGENZIEN Artikel-Nr. Beschreibung Dosiermenge HI 93755-0 Alkalinität Flüssig-Reagenz 1 ml REAGENZ-SETS... - Seite 22 • Nehmen Sie die Küvette aus dem Messschacht. • Geben Sie mithilfe einer Spritze genau 1 ml HI 93755-0 Alkalinität Flüssigreagenz hinzu. Drehen Sie die Verschlusskappe auf , und schütteln Sie die Messküvette sachte 5 Mal hin und Her. Hinweis: Achten Sie darauf, kein Reagenz zu verschütten. Dies könnte die Farbbildung beeinträchtigen. • Setzen Sie die Küvette in den Messschacht ein und schliessen Sie den Deckel. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung (2 Min.) • In der Anzeige erscheint das Messergebnis in mg/l Alkalinität (CaCO...
-
Seite 23: Brom
BROM TECHNISCHE DATEN Messbereich 0,00 bis 10,00 mg/l Auflösung 0,01 mg/l Genauigkeit ±0,08 mg/l + 3% der Anzeige bei 25°C Typische EMV- ±0,01 mg/l Abweichung Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Methode bezug: Standard Methods for the Examination of Water and Wastewater, 20 edition, DPD-Methode, unter bildung eines rosaroten Farbkomplexes. REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93716-0... - Seite 24 • Entfernen Sie die Küvette vom Messschacht und geben Sie einen Beutel HI 93716-0 DPD-Reagenz hinzu. Verschliessen Sie die Küvette und schütteln Sie sie langsam 20 Sekunden lang bis zur Auflösung des Reagenzes. • Stellen Sie die Küvette nun wieder in den Messschacht. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung. Oder warten Sie alternativ 2 Minuten und 30 Sekunden und drücken Sie anschliessend READ. • In der Anzeige erscheint das Messergebnis in mg/l Brom.
-
Seite 25: Freies Chlor
FREIES CHLOR FREE CHLORINE TECHNISCHE DATEN Messbereich 0,00 bis 5,00 mg/l Auflösung 0,01 mg/l (von 0,00 bis 2,50 mg/l) - 0,10 mg/l (>2,5 mg/l) Genauigkeit ±0,03 mg/l +3% der Anzeige bei 25°C Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Methode bezug EPA DPD MEthode 330.5, unter bildung eines rosaroten Farbkomplexes. REAGENZIEN -REAGENZIEN: PULVER Artikel-Nr. beschreibung Dosiermenge HI 93701-0 1 beutel REAGENZ-SETS HI 93701-01 Pulver-Reagenzien für 100 Tests... - Seite 26 • Entfernen Sie die Küvette vom Messschacht. • Geben Sie einen Beutel HI 93701 DPD-Reagenz hinzu. Verschlies- sen Sie die Küvette und schütteln Sie sie langsam 20 Sekunden (2 Minuten bei Meerwasser). • Warten Sie eine Minute lang und stellen Sie dann die Küvette wieder in den Messschacht. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung (1 Min.) In der Anzeige erscheint das Messergebnis in mg/l Freies Chlor. INTERFERENZEN Interferenzen können auftreten in Präsenz von: brom, Iod, Ozon, Oxidationsformen von Chrom und Mangan. Alkalinität über 250 mg/l oder Säure über 150 mg/l (CaCO ) beeinflussen die Farbbildung. Durch Hinzufügen von verdünntem HCL oder NaOH kann die Interferenz behoben werden. Bei einer Härte über 500 mg/l CaCO schütteln Sie bitte ca.
-
Seite 27: Gesamtchlor
GESAMTCHLOR TECHNISCHE DATEN Messbereich 0,00 bis 5,00 mg/l Auflösung 0,01 mg/l (von 0,00 bis 2,50 mg/l); 0,10 mg/l (ausserhalb) Genauigkeit ±0,03 mg/l +3% der Anzeige bei 25°C Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Methode bezug EPA DPD Methode 330.5, unter bildung eines rosaroten Farbkomplexes. REAGENZIEN PULVER-REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93711-0 1 beutel REAGENZ-SETS HI 93711-01 Pulver-Reagenzien für 100 Tests Freies Chlor Pulver-Reagenzien für 300 Tests Freies Chlor HI 93711-03 Weiteres Zubehör siehe Seite 46. - Seite 28 • Entfernen Sie die Küvette vom Messschacht. • Geben Sie einen Beutel HI 93711 DPD-Reagenz hinzu. Verschliessen Sie die Küvette und schütteln Sie sie langsam 20 Sekunden (bzw. 2 Minuten bei Meerwasser). • Stellen Sie die Küvette wieder in den Messschacht. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung (2 Min. 30 Sek.). In der Anzeige erscheint das Messergebnis in mg/l Gesamtchlor. INTERFERENZEN Interferenzen können auftreten in Präsenz von: brom, Iod, Ozon, Oxidationsformen von Chrom und Mangan. Alkalinität über 250 mg/l oder Säure über 150 mg/l (CaCO ) beeinflussen die Farbbildung. Durch Hinzufügen von verdünntem HCL oder NaOH kann die Interferenz behoben werden. Bei einer Härte über 500 mg/l CaCO schütteln Sie bitte ca.
-
Seite 29: Cyanursäure
CyANURSÄURE TECHNISCHE DATEN Messbereich 0 bis 200 mg/l Auflösung 1 mg/l (von 0 bis 100 mg/l); 10 mg/l (ausserhalb) Genauigkeit ±1 mg/l +15% der Anzeige bei 25°C Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Methode Trübungsmessung, unter bildung einer weissen Suspension. REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93722-0 Pulver-Reagenz 1 beutel REAGENZ-SETS HI 93722-01 Reagenzien für 100 Tests HI 93722-03 Reagenzien für 300 Tests Weiteres Zubehör siehe Seite 46. - Seite 30 • Befüllen Sie eine zweite Messküvette mit 10 ml dieser Messprobe. Schliessen Sie die Messküvette. • Stellen Sie die Küvette in den Messschacht. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung an (45 Sekunden). • In der Anzeige erscheint das Messergebnis in mg/l Cyanursäure. INTERFERENZEN Interferenzen können durch die ursprüngliche Trübung auftreten.
-
Seite 31: Eisen
EISEN TECHNISCHE DATEN Messbereich 0,00 bis 5,00 mg/l Auflösung 0,01 mg/l Genauigkeit ±0,04 mg/l ±2% der Anzeige bei 25°C Typische EMV- ±0,01 mg/l Abweichung Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Methode EPA Phenantrolin Methode 315b, unter bildung eines orangefarbenen Farbkomplexes. REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93721-0 Pulver-Reagenz 1 beutel REAGENZ-SETS HI 93721-01 Reagenzien für 100 Tests Reagenzien für 300 Tests HI 93721-03... - Seite 32 • Stellen Sie die Küvette nun wieder in den Messschacht. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung. Oder warten Sie alternativ 3 Minuten und drücken Sie anschliessend READ. • In der Anzeige erscheint das Messergebnis in mg/l Eisen. INTERFERENZEN Interferenzen können auftreten in Präsenz von: Molybdän über 50 ppm Calcium über 10000 ppm (CaCO Magnesium über 100000 ppm (CaCO Chlorid über 185000 ppm...
-
Seite 33: Härte Ca
HÄRTE CA TECHNISCHE DATEN Messbereich 0,00 bis 500 mg/l (CaC03) Auflösung 5 mg/l Genauigkeit ±10 mg/l +5% der Anzeige bei 25°C Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Methode bezug “Standard Methods for the Examination of Water and Wastewater, 20th edition”, Calmagit Methode, unter bildung eines gelben Farbkomplexes. REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93720A-0 Indikator Mg &... - Seite 34 • Stellen Sie die Blindprobe in den Messschacht und schliessen Sie den Deckel. • Drücken Sie “ZERO”. Erscheint “-0,0-” im Display, ist das Gerät zur Durchführung der Messung bereit. • Entfernen Sie die Küvette aus dem Messschacht. • Stellen Sie die Messküvette mit der Messprobe in den Messschacht. • Drücken Sie READ: In der Anzeige erscheint das Messergebnis in mg/l Härte Ca. • Durch Drücken von “Chem Form “ können Sie das Messergebnis in mg/l Calcium umrechnen. • Durch Drücken von “unit” erhalten Sie das Messergebnis in französische (°f), deutsche (°dH) oder englische (°E) Härtegrade. INTERFERENZEN Interferenzen können auftreten in Präsenz von Schwermetallen.
-
Seite 35: Kupfer Frei
KUPFER FREI TECHNISCHE DATEN Messbereich 0,00 bis 5,00 mg/l Aufösung 0,01 mg/l Genauigkeit ±0,02 mg/l +4% der Anzeige bei 25°C Typische EMV- ±0,01 mg/l Abweichung Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 575 nm Methode bezug EPA Methode, unter bildung eines purpurfarbenen Farbkomplexes. REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93702-0 bicinchoninat 1 beutel REAGENZ-SETS Reagenzien für 100 Tests HI 93702-01 HI 93702-03 Reagenzien für 300 Tests... - Seite 36 • Entfernen Sie die Küvette vom Messschacht. • Geben Sie einen Beutel des Reagenzes 93702-0 hinzu. Verschliessen Sie die Küvette und schütteln Sie sie langsam 15 Sekunden lang. • Stellen Sie die Küvette wieder in den Messschacht. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung. Oder warten Sie alternativ 45 Sekunden und drücken Sie anschliessend READ. • In der Anzeige erscheint das Messergebnis in mg/l Kupfer. INTERFERENZEN Interferenzen können auftreten in Präsenz von: Silber Cyanid bei Proben mit einem pH-Wert über 6,8 muss letzterer zuvor auf einen Wert zwischen 6 und 8 angeglichen werden.
-
Seite 37: Kupfer Gesamt
KUPFER GESAMT TECHNISCHE DATEN Messbereich 0,00 bis 5,00 mg/l Aufösung 0,01 mg/l Genauigkeit ±0,02 mg/l +4% der Anzeige bei 25°C Typische EMV- ±0,01 mg/l Abweichung Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 575 nm Methode bezug EPA Methode, unter bildung eines purpurfarbenen Farbkomplexes. REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93702-0 bicinchoninat 1 beutel HI 93702T-00 Dekomplexier-Reagenz 1 beutel REAGENZ-SETS für 100 Tests... - Seite 38 • Entfernen Sie die Küvette vom Messschacht. • Geben Sie einen Beutel des Reagenzes 93702-0 hinzu. Verschliessen Sie die Küvette und schütteln Sie sie langsam 15 Sekunden lang. • Geben Sie einen Beutel des Reagenzes 93702T-0 hinzu. Verschliessen Sie die Küvette und schütteln Sie sie langsam 15 Sekunden lang. • Stellen Sie die Küvette wieder in den Messschacht. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung. Oder warten Sie alternativ 45 Sekunden und drücken Sie anschliessend READ.
-
Seite 39: Ozon
OZON TECHNISCHE DATEN Messbereich 0,00 bis 2,00 mg/l 0,01 mg/l Auflösung Genauigkeit ±0,02 mg/l +3% der Anzeige bei 25°C Typische EMV- ±0,01 mg/l Abweichung Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Kolorimetrische DPD Methode, unter bildung eines rosafarbenen Farbkomplexes. Methode REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93757-0 DPD Pulver-Reagenz 1 beutel HI 93703-52-0 Glycin-Pulver (optional) 1 Beutel REAGENZ-SETS HI 93757-01 Reagenzien für 100 Tests... -
Seite 40: Zusatzmessvorgang
• Entfernen Sie die Küvette aus dem Messschacht. • Geben Sie den Inhalt eines Beutels HI 93757-0 hinzu. Verschliessen Sie die Küvette und schütteln Sie sie 20 Sekunden lang. • Stellen Sie die Küvette nun wieder in den Messschacht und schliessen Sie den Deckel. • Drücken Sie TIMER: das Display zeigt den Countdown bis zur Messung. Oder warten Sie alternativ 2 Minuten und drücken Sie anschliessend READ. - Seite 41 • Drücken Sie ZERO. Das Display zeigt “-0,0-”: der Nullabgleich ist nun abgeschlossen und das Gerät ist zur Durchführung einer Messung bereit. • Entfernen Sie die Küvette aus dem Messschacht. • Geben Sie den Inhalt eines Beutels HI 93703-52-0 hinzu. Verschliessen Sie die Küvette und schütteln Sie sie leicht, bis das Reagenz sich vollständig aufgelöst hat. • Geben Sie den Inhalt eines Beutels HI 93757-0 hinzu. Verschliessen Sie die Küvette und schütteln Sie sie leicht 20 Sekunden lang. • Stellen Sie die Küvette wieder in den Messschacht und schliessen Sie den Deckel.
- Seite 42 TECHNISCHE DATEN Messbereich 6,5 bis 8,5 pH Auflösung 0,1 pH Genauigkeit ±0,1 pH bei 25°C Lichtquelle Wolfram-Lampe mit Schmalbandinterferenzfilter @ 525 nm Methode Phenolrotmethode, unter bildung eine gelb-roten Farbkomplexes. REAGENZIEN Artikel-Nr. beschreibung Dosiermenge HI 93710-0 Phenolrot-Indikator 5 Tropfen REAGENZ-SETS HI 93710-01 Reagenzien für 100 pH Tests Reagenzien für 300 pH Tests HI 93710-03...
- Seite 43 • Stellen Sie die Küvette wieder in den Messschacht. • Drücken Sie READ. In der Anzeige erscheint der pH-Wert.
-
Seite 44: Fehlermeldungen
FEHLERMELDUNGEN No Light: Die Lichtquelle ist defekt. Light Leak: Zuviel Licht trifft auf den Detektor. Inverted cuvettes: blind- und Messproben sind vertauscht. Battery Low: Die batteriekapazität liegt unter 10%. Light Low: Das Gerät kann den Licht-Level nicht regulieren. Über- prüfen Sie, dass die Probe keine Partikel enthält. Light High: Zuviel Licht zur Durchführung einer Messung. -
Seite 45: Datenmanagement
DATENMANAGEMENT Mit HANNAs HI92000 Windows ® kompatiblen Software können die Daten auf Ihren PC übertragen und bearbeitet werden. -
Seite 46: Standard-Methoden
STANDARD-METHODEN Beschreibung Messbereich Methode Alkalinität 0 bis 500 mg/l Kolorimetrisch Brom 0,00 bis 10,00 mg/l Chlor (Frei) 0,00 bis 5,00 mg / l Chlor (Gesamt) 0,00 bis 5,00 mg / l Cyanursäure 0 bis 200 mg/l Turbidimetrisch Eisen 0,00 bis 5,00 mg/l Phenantrolin Härte Ca 0 bis 500 mg/l Calmagit Kupfer frei 0,00 bis 5,00 mg/l Bicinchoninat Kupfer gesamt 0,00 bis 5,00 mg/l Bicinchoninat Ozon 0,00 bis 2,00 mg/l Kolorimetrisch 6,5 bis 8,5 pH Phenolrot ZUBEHÖR REAGENZIEN Freies Chlor, 100 Tests... - Seite 47 WEITERES ZUBEHÖR HI 721310 9V Batterie (10 Stück) HI 731318 Reinigungstücher für Küvetten (4 Stück) HI 731321 Glas-Küvetten (4 Stück) HI 731325W Deckel für Glas-Küvetten (4 Stück) HI 740034 Verschluss für 10 ml Becher (6 Stück) HI 740036 100 ml Kunststoffbecher (6 Stück) HI 740038 60 ml Glas-Flasche mit Stopper HI 740142 1 ml graduierte Spritze HI 740143 1 ml graduierte Spritze (6 Stück) HI 740144 Pipettenspitzen (6 Stück) HI 740157 Kunststoffpipette (20 Stück) HI 740220 25 ml Glas-Zylinder mit Verschluss (2 Stück)
-
Seite 48: Garantie
GARANTIE HI 83226 besitzt eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn es für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet wird. Diese Garantie beschränkt sich nur auf kostenlose Reparatur oder Ersatz des Messgerätes. Schäden aufgrund von Unfällen, falschen Gebrauchs, Verstopfungen/Verschmutungen oder Nichtbefolgen der beschriebenen Wartungsmaßnahmen werden nicht... - Seite 49 KONTAKT HANNA Instruments Switzerland AG Wassergrabe 14 6210 Sursee Tel. +41 41 925 66 46 E-Mail: info@hannainst.ch www.hannainst.ch...
