Bedienungsanleitung für HI83314 Multiparameter-CSB- Photometer und pH-Meter für die Abwasserbehandlung Übersetzung Stand 2017/10 Nach englischer Version 2017/01...
Seite 2
Bedienungsanleitung HI83314 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt aus dem Hause Hanna Instruments entschieden haben. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bedienen Sie das Gerät den Anweisungen entsprechend.
Bedienungsanleitung HI83314 Anwendungs- und Sicherheitshinweise • Untersuchen Sie das Gerät unmittelbar nach der Lieferung sorgfältig auf mögliche Transport- schäden. Bei Beanstandungen und Garantiefällen kontaktieren Sie Ihre örtliche Hanna-Inst- ruments-Niederlassung und fordern Sie eine Autorisation zur Rücksendung an. Wir bitten Sie, die Ware möglichst in ihrer Originalverpackung an uns zurückzusenden.
Seite 4
Bedienungsanleitung HI83314 Garantie Das Gerät besitzt eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn es für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet wird. Auf Sonden ge- währen wir eine Garantie von 6 Monaten. Diese Garantie beschränkt sich nur auf kostenlose Re- paratur oder Ersatz der Messgeräte.

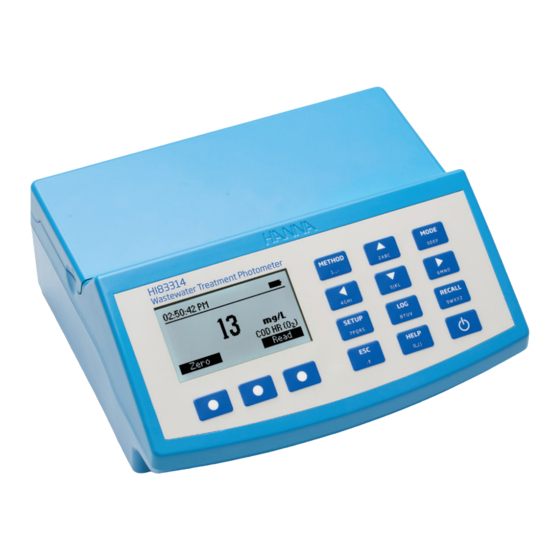

Bedienungsanleitung HI83314 3. Allgemeine Beschreibung Das HI83314 ist ein kompaktes, vielseitiges Multiparameter-Photometer, das sich sowohl für den Feldeinsatz als auch für den professionellen Einsatz im Labor eignet. Es unterstützt eine Vielzahl von Methoden zur Bestimmung wichtiger Parameter der Wasseranalytik. Neben den umfangrei- chen photometrischen Funktionen bietet das Gerät die Möglichkeit der pH-Wert-Messung mit ei-...
Funktionsbeschreibung Bedienungsanleitung HI83314 9. Standard USB-Host-Anschluss für Datentransfer zu USB-Speichermedium 10. Mikro-USB Anschluss für Strom oder PC-Interface 4.2. Tastenbelegung: Virtuelle Taste. Drücken Sie diese Taste, um die darüber angezeigte Funktion auszufüh- ren. Die Funktion bezieht sich auf die jeweilige Bildschirmanzeige.
Bedienungsanleitung HI83314 Allgemeine Bedienung 5. Allgemeine Bedienung 5.1. Batteriestatusanzeige Das Messgerät kann über einen AC/DC Adapter (im Lieferumfang enthalten) oder den eingebau- ten Akku betrieben werden. Hinweis Um Datenverluste zu vermeiden, sollten Sie das Messgerät immer ausschalten, bevor Sie es von der Stromversorgung trennen.
Allgemeine Bedienung Bedienungsanleitung HI83314 5.2. Einstellungen Über das Einstellungen-Menü können sie Systemeinstellungen vornehmen, die Kalibrierung mit der CAL Check™ Funktion überprüfen und Informationen zum Gerät und zur angeschlossenen Elektrode einsehen. Drücken Sie die SETUP-Taste, um das Einstellungen-Menü aufzurufen. Verwenden Sie die Pfeiltasten, um eine gewünschte Option zu markieren und drücken Sie Wäh- len, um sie auszuwählen.
Bedienungsanleitung HI83314 Allgemeine Bedienung 5.2.3. Beleuchtung Menüpfad: Einstellungen > Beleuchtung Helligkeitseinstellung der LCD Hintergrundbeleuchtung. 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Beleuchtung mit den Pfeiltasten. 1. Drücken Sie Ändern. 2. Stellen Sie die gewünschte Helligkeit der Hintergrundbeleuchtung mit den Pfeiltasten ein (0–...
Allgemeine Bedienung Bedienungsanleitung HI83314 5.2.5. Datum/Zeit Menüpfad: Einstellungen > Datum/Zeit Einstellung von Datum und Uhrzeit. 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Datum/Zeit mit den Pfeiltasten. 1. Drücken Sie Ändern. 2. Verwenden Sie die Pfeiltasten, um den Wert auszuwählen, der geändert werden soll (Jahr, Monat, Tag, Stunden, Minuten, Sekunden).
Bedienungsanleitung HI83314 Allgemeine Bedienung 3. Verwenden Sie die Pfeiltasten, um das gewünschte Datumsformat auszuwählen und drücken Sie Wählen. 5.2.8. Dezimaltrennzeichen Menüpfad: Einstellungen > Dezimaltrennzeichen Einstellung der Anzeige des Dezimaltrennzeichens. 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Dezimaltrennzeichen mit den Pfeiltasten.
Allgemeine Bedienung Bedienungsanleitung HI83314 5.2.10. Ton Menüpfad: Einstellungen > Ton Einstellung für Tastensignalton (kurzer Ton) und Fehlersignalton (langer Ton). 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Ton mit den Pfeiltasten. 3. Drücken Sie die entsprechende virtuelle Taste zum Aktivieren (An) bzw. Deaktivieren (Aus) des Signaltons.
Messung, und Timer. • Der pH-Modus ermöglicht pH-Messungen mit einer digitalen pH-Elektrode aus dem Sorti- ment von Hanna Instruments für edge® Tablet-Messgeräte: a. Verbinden Sie das Elektrodenkabel mit dem „Ext PROBE“-Steckplatz an der Rückseite des Photometers. b. Drücken Sie die MODE-Taste während eine Methodenansicht angezeigt wird (s.“Metho- denauswahl”...
Allgemeine Bedienung Bedienungsanleitung HI83314 Hinweis Wenn das Gerät sich in einer Untermenü-Anzeige (z.B. Speicher-, Einstellungen- oder Auswahl-Methode-Menü) befindet, kann der Messmodus nicht gewechselt werden. In diesem Fall drücken Sie die ESC-Taste um in die vorherige Ansicht zurückzukehren (Methodenansicht oder pH-Ansicht). Drücken Sie dann die MODE Taste, um den Modus zu wechseln.
Bedienungsanleitung HI83314 Allgemeine Bedienung 5.5. Bearbeitung gespeicherter Messdaten Über das Speicher-Menü können Sie gespeicherte Daten ansehen, vom Gerät löschen oder auf ein Speichermedium oder einen PC übertragen. Drücken Sie die RECALL-Taste, um das Speicher-Menü aufzurufen. Verwenden Sie die Pfeiltasten, um einen Datensatz zu markieren und drücken Sie die entspre- chende virtuelle Taste, um die gewünschte Funktion auszuführen.
Allgemeine Bedienung Bedienungsanleitung HI83314 5.5.3. Übertragen gespeicherter Daten auf ein USB-Speichermedium Menüpfad: Speicher > Export > Auf USB-Stick exportieren Sie können die gespeicherten Daten auf ein USB-Speichermedium übertragen. Dabei werden alle gespeicherten Messwerte in eine Datei mit der Erweiterung .csv exportiert.
Bedienungsanleitung HI83314 Allgemeine Bedienung Sie können nun auf das Gerät wie auf ein externes Laufwerk zugreifen. 6. Kopieren Sie die CSV-Datei zur weiteren Bearbeitung in ein beliebiges Verzeichnis auf dem PC kopieren. 7. Um die Übertragung zu beenden, drücken Sie Fertig.
Bedienung des Photometers Bedienungsanleitung HI83314 6. Bedienung des Photometers 6.1. Methodenauswahl Das Gerät bietet eine Anzahl verschiedener photometrischer Methoden. Für jede Methode sind spezifische Funktionen vorprogrammiert. Nach Auswahl einer Methode führt Sie das Gerät durch die für die Durchführung notwendigen Schritte. Folgen Sie den Anweisungen auf dem Display.
Bedienungsanleitung HI83314 Bedienung des Photometers nisse meist zu niedrig. Liegt die Temperatur der Messprobe über 30 °C, ist die Färbung nicht stabil. • Alle Reaktionszeiten in dieser Anleitung gelten für eine Reaktionstemperatur von 25 °C. Im Allgemeinen muss die Reaktionszeit für Temperaturen unter 20 °C verlängert und für Tem- peraturen über 25 °C verkürzt werden.
Bedienung des Photometers Bedienungsanleitung HI83314 • Die richtige Mischtechnik ist wichtig für reproduzierbare Ergebnisse. Befolgen Sie dazu die Anleitung für die jeweilige Methode. Das Reagenz kann durch Wenden, Schwenken oder Schütteln der Küvette in der Proben- flüssigkeit gelöst werden: Wenden •...
Bedienungsanleitung HI83314 Bedienung des Photometers 6.2.8. Benutzung des Küvettenadapters Manche Methoden verwenden speziell vordosierte 16-mm-Messküvetten (im Methodennamen und der Messanzeige wird „(16)“ bzw. „16 mm“ angezeigt). Um 16-mm-Küvetten zu verwenden: 1. Öffnen sie die Messschacht-Abdeckung. 2. Setzen Sie den Küvettenadapter ein. Die Einkerbungen müssen dabei nach unten zeigen.
Um die korrekte Gerätefunktion zu überprüfen, können Sie die CAL Check™-Funktion nutzen. Die- se bestimmt die Absorption mit zertifizierten CAL Check-Küvetten von Hanna Instruments. Achtung Überprüfen Sie das Gerät nur mit den CAL Check™-Küvetten von Hanna Instruments. 1. Drücken Sie SETUP-Taste. 2. Markieren Sie CAL Check und drücken Sie Wählen.
Bedienungsanleitung HI83314 Bedienung des Photometers 4. Vergleichen Sie die Ergebnisse mit den Spezifikationen der verwendeten CAL Check-Küvet- ten. Bei signifikanten Abweichungen kontaktieren Sie Hanna Instruments für eine Serviceanfra- 5. Um die CAL Check-Funktion abzubrechen, drücken Sie die ESC-Taste. 6.4. Absorbanzmessungen Menüpfad: Auswahl Methode >...
Verwendung der pH-Elektrode Bedienungsanleitung HI83314 7. Verwendung der pH-Elektrode 1. Verbinden sie das Elektrodenkabel mit dem „Ext PROBE“-Steckplatz an der Rückseite des Photometers. 2. Drücken Sie die MODE-Taste, um in den pH-Modus zu wechseln. Das Display zeigt die aktuellen Werte für pH und Temperatur.
Bedienungsanleitung HI83314 Verwendung der pH-Elektrode 7.1.2. Durchführung Menüpfad: Kalibrieren 1. Füllen sie für jeden Kalibrierpunkt jeweils zwei Gefäße mit einer kleinen Menge desselben Puffers (ein Gefäß zum Abspülen der Elektrode, ein Gefäß für die Kalibrierung) 2. Entfernen Sie die Schutzkappe der Elektrode und spülen Sie sie mit deionisiertem Wasser ab.
Messung mit deionisiertem Wasser ab und wiederholen Sie die Schritte 4. bis 8. Hinweis pH- Messungen werden durch die Temperatur beeinflusst. Digital-Elektroden von Hanna Instruments besitzen einen eingebauten Temperaturfühler und messen daher automatisch korrekte pH-Werte. Die Messtemperatur wird auf dem Display angezeigt.
Bedienungsanleitung HI83314 Verwendung der pH-Elektrode 7.2.2. Mögliche Meldungen während der Messung Meldung/Symptom Problem Lösung „Keine Elektrode“ Elektrode nicht angeschlossen, ver- Schließen Sie eine kompatible Elek- schmutzt oder defekt. trode an (s. „Zubehör“ auf Seite 105). Reinigen Sie die Elektrode wie in Absatz “Elektrodenreinigung und -...
Verwendung der pH-Elektrode Bedienungsanleitung HI83314 3. Drücken Sie die ESC-Taste, um die GLP-Ansicht zu verlassen. 7.4. Elektrodenreinigung und -instandhaltung Nachfüll- öffnung Referenzdraht Referenzdraht Messdraht Messdraht Interne Referenz- Referenz- Referenz- zelle diaphragma diaphragma Temperatur- Temperatur- fühler fühler Glasspitze Glasspitze Kunststoffkorpus- Nachfüllbare Glaskorpus-...
Seite 37
Bedienungsanleitung HI83314 Verwendung der pH-Elektrode Reinigung: Bei schlechter Elektrodenreaktion oder entsprechender Fehlermeldung reinigen Sie die Elektro- de mit einer geeigneten Reinigungslösung: • HI7061 oder HI8061 Reinigungslösung für allgemeine Anwendungen (Eintauchdauer ca. 30 Minuten). • HI7073 Reinigungslösung gegen Proteinrückstände (Eintauchdauer ca. 15 Minuten).
Standardmethoden (Übersicht) Bedienungsanleitung HI83314 8. Standardmethoden (Übersicht) Hinweis Zum leichteren Auffinden sind die Parameter in nachstehender Tabelle alphabe- tisch nach ihren deutschen Bezeichnungen geordnet. Die Reihenfolge im Gerät ent- spricht jedoch ihren englischen Bezeichnungen. Diese Reihenfolge ist im Inhaltsverzeichnis angegeben.
Bedienungsanleitung HI83314 Gesamtammonium, niedrig 9. Gesamtammonium, niedrig 9.1. Technische Daten Parameter Gesamtammonium als Ammoniakstickstoff (NH Messbereich 0,00 bis 3,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,04 mg/L oder ±4% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach „ASTM Manual of Water and Environmental Technology D1426“, Nessler-...
Seite 40
Gesamtammonium, niedrig Bedienungsanleitung HI83314 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 4 Tropfen Reagenz HI93700A-0 in die Küvette. 8. Verschließen sie die Küvette mit der Kappe, und schwenken Sie sie sanft.
Gesamtammonium, niedrig (16-mm-Küvette) Bedienungsanleitung HI83314 10. Gesamtammonium, niedrig (16-mm-Küvette) 10.1. Technische Daten Parameter Gesamtammonium als Ammoniakstickstoff (NH Messbereich 0,00 bis 3,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,10 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach „ASTM Manual of Water and Environmental Technology D1426“, Nessler-...
Seite 43
Bedienungsanleitung HI83314 Gesamtammonium, niedrig (16-mm-Küvette) 8. Setzen Sie die Küvette in den Messschacht. 9. Drücken Sie Null. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung bereit. 10. Nehmen Sie die Küvette aus dem Messschacht.
Bedienungsanleitung HI83314 Gesamtammonium, mittel 11. Gesamtammonium, mittel 11.1. Technische Daten Parameter Gesamtammonium als Ammoniakstickstoff (NH Messbereich 0,00 bis 10,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,05 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach „ASTM Manual of Water and Environmental Technology D1426“, Nessler-...
Seite 46
Gesamtammonium, mittel Bedienungsanleitung HI83314 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 4 Tropfen Reagenz A (HI93715A-0) in die Küvette. 8. Verschließen sie die Küvette mit der Kappe und schwenken Sie sie sanft.
Gesamtammonium, hoch Bedienungsanleitung HI83314 12. Gesamtammonium, hoch 12.1. Technische Daten Parameter Gesamtammonium als Ammoniakstickstoff (NH Messbereich 0,0 bis 100,0 mg/L Auflösung 0,1 mg/L Genauigkeit ±0,5 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach „ASTM Manual of Water and Environmental Technology D1426“, Nessler-...
Seite 49
Bedienungsanleitung HI83314 Gesamtammonium, hoch 5. Setzen Sie die Küvette in den Messschacht und schließen Sie den Deckel. 6. Drücken Sie Null. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung bereit. 7. Nehmen Sie die Küvette aus dem Messschacht.
Bedienungsanleitung HI83314 Gesamtammonium, hoch (16-mm-Küvette) 13. Gesamtammonium, hoch (16-mm-Küvette) 13.1. Technische Daten Parameter Gesamtammonium als Ammoniakstickstoff (NH Messbereich 0,0 bis 100,0 mg/L Auflösung 0,1 mg/L Genauigkeit ±1,0 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach „ASTM Manual of Water and Environmental Technology D1426“, Nessler-...
Seite 52
Gesamtammonium, hoch (16-mm-Küvette) Bedienungsanleitung HI83314 8. Setzen Sie die Küvette in den Messschacht. 9. Drücken Sie Null. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung bereit. 10. Nehmen Sie die Küvette aus dem Messschacht.
Bedienungsanleitung HI83314 Gesamtammonium, hoch (16-mm-Küvette) 13.4. Interferenzen Interferenzen können verursacht werden durch: • organische Stoffe, wie • Chloramine • verschiedene aliphatische und aromatische Amine • Aceton > 0,1% • Alkohole (z.B. Ethanol) • Aldehyde • Glycin oder Harnstoff über 10 ppm (Zur Entfernung dieser Interferenzen ist eine Destillation erforderlich) •...
Freies Chlor Bedienungsanleitung HI83314 14. Freies Chlor 14.1. Technische Daten Parameter Freies Chlor (Cl Messbereich 0,00 bis 5,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,03 mg/L oder ±3% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach EPA DPD Methode 330.5...
Seite 55
Bedienungsanleitung HI83314 Freies Chlor Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 20 Sek. 7. Geben Sie 1 Beutel Reagenz (HI93701-0) in die Küvette.
Freies Chlor Bedienungsanleitung HI83314 14.4. Interferenzen Interferenzen können verursacht werden durch: • Brom (Br • Iod (I • Ozon (O • Chrom- und Manganoxide Hinweise • Falls die Wasserhärte (CaCO ) mehr als 500 mg/L beträgt, schütteln Sie die Küvette nach Zugabe des Reagenz für ca.
Bedienungsanleitung HI83314 Gesamtchlor 15. Gesamtchlor 15.1. Technische Daten Parameter Gesamtchlor (Cl Messbereich 0,00 bis 5,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,03 mg/L oder ±3% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach EPA DPD Methode 330.5 15.2.
Seite 58
Gesamtchlor Bedienungsanleitung HI83314 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 1 Beutel Reagenz (HI93711-0) in die Küvette. 20 Sek. 8. Verschließen sie die Küvette mit der Kappe und schütteln Sie sie sanft für ca.
Bedienungsanleitung HI83314 Gesamtchlor 15.4. Interferenzen Interferenzen können verursacht werden durch: • Brom (Br • Iod (I • Ozon (O • Chrom- und Manganoxide Hinweise • Falls die Wasserhärte (CaCO ) mehr als 500 mg/L beträgt, schütteln Sie die Küvette nach Zugabe des Reagenz für ca.
Bedienungsanleitung HI83314 Chemischer Sauerstoffbedarf (CSB), niedrig (16-mm-Küvet- 16.3. Durchführung Menüpfad: Auswahl Methode > CSB LR (16) Achtung • Fehlerhafte Durchführung und falsche Handhabung der Reagenzien kann zu ernsthaften Gesundheitsgefährdungen führen! • Die Küvetten werden während der Reaktion heiß! Behandeln Sie sie mit entsprechenden Schutzvorkehrungen.
Chemischer Sauerstoffbedarf (CSB), niedrig (16-mm-Küvette) Bedienungsanleitung HI83314 7. Schalten Sie dann den Heizblock aus und warten sie ca. 20 Minuten, bis die Küvetten auf ca. 120 °C abgekühlt sind. 120 °C 8. Wenden Sie jede Küvette mehrmals während Sie noch heiß ist und stellen Sie sie dann in den Küvetten-Kühlhalter.
Chemischer Sauerstoffbedarf (CSB), mittel (16-mm Küvette) Bedienungsanleitung HI83314 17.3. Durchführung Menüpfad: Auswahl Methode > CSB MR (16) Achtung • Fehlerhafte Durchführung und falsche Handhabung der Reagenzien kann zu ernsthaften Gesundheitsgefährdungen führen! • Die Küvetten werden während der Reaktion heiß! Behandeln Sie sie mit entsprechenden Schutzvorkehrungen.
Bedienungsanleitung HI83314 Chemischer Sauerstoffbedarf (CSB), mittel (16-mm Küvette) 8. Schalten Sie dann den Heizblock aus und warten sie ca. 20 Minuten, bis die Küvetten auf ca. 120 °C abgekühlt sind. 120 °C 9. Wenden Sie jede Küvette mehrmals während Sie noch heiß ist und stellen Sie sie dann in den Küvetten-Kühlhalter.
Chemischer Sauerstoffbedarf (CSB), hoch (16-mm-Küvette) Bedienungsanleitung HI83314 18. Chemischer Sauerstoffbedarf (CSB), hoch (16-mm- Küvette) 18.1. Technische Daten Parameter Chemischer Sauerstoffbedarf (CSB; chemical oxygen demand, COD) als Sau- erstoff (O Messbereich 0 bis 15000 mg/L Auflösung 1 mg/L Genauigkeit ±150 mg/L oder ±2% des Messwerts bei 25°C...
Seite 67
Bedienungsanleitung HI83314 Chemischer Sauerstoffbedarf (CSB), hoch (16-mm-Küvette) Hinweise • Diese Methode erfordert eine Nullprobenkorrektur. Sie können die Nullproben-Küvette mehrmals benutzen. Bei Zimmertemperatur bleibt sie mehrere Monate lang stabil. • Für größtmögliche Messgenauigkeit empfehlen wir für jede Messserie die Durchführung der Nullprobenkorrektur.
Chemischer Sauerstoffbedarf (CSB), hoch (16-mm-Küvette) Bedienungsanleitung HI83314 13. Setzen Sie die erste Küvette (#1) in den Messschacht. 14. Drücken Sie Null. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Ge- rät ist zur Messung bereit. 15. Nehmen Sie die Küvette aus dem Messschacht.
Bedienungsanleitung HI83314 Nitrat (16-mm-Küvette) 19. Nitrat (16-mm-Küvette) 19.1. Technische Daten Parameter Nitratstickstoff (NO Messbereich 0,0 bis 30,0 mg/L Auflösung 0,1 mg/L Genauigkeit ±1,0 mg/L oder ±3% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach Chromotropsäure-Methode...
Seite 70
Nitrat (16-mm-Küvette) Bedienungsanleitung HI83314 3. Setzen Sie den 16-mm-Küvettenadapter ein (s. Seite 29). 4. Öffnen Sie eine vordosierte Küvette (HI93766V-0). 5. Halten Sie die Küvette ca. 45° geneigt und füllen Sie 1,0 mL Proben- 10 × flüssigkeit ein. 1,0 mL 6.
Bedienungsanleitung HI83314 Nitrat (16-mm-Küvette) 16. Drücken Sie Chem Frm, um das Messergebnis in Nitrat (NO ) umzurechnen. 17. Verwenden Sie die Pfeiltasten, um zum Messmodus zurückzuschalten. 19.4. Interferenzen Interferenzen können verursacht werden durch: • Barium (Ba ) > 1 mg/L •...
Nitrit, niedrig Bedienungsanleitung HI83314 20. Nitrit, niedrig 20.1. Technische Daten Parameter Nitritstickstoff (NO Messbereich 0 bis 600 μg/L Auflösung 1μg/L Genauigkeit ±20 μg/L oder ±4% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 466 nm Methode adaptiert nach EPA Diazotierungs-Methode 354.1 20.2.
Seite 73
Bedienungsanleitung HI83314 Nitrit, niedrig Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 15 Sek. 7. Geben Sie 1 Beutel Reagenz (HI93707-0) in die Küvette.
Bedienungsanleitung HI83314 Nitrit, hoch 21. Nitrit, hoch 21.1. Technische Daten Parameter Nitrit (NO Messbereich 0 bis 150 mg/L Auflösung 1 mg/L Genauigkeit ±4 mg/L oder ±4% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 575 nm Methode adaptiert nach Eisensulfat-Methode 21.2.
Seite 76
Nitrit, hoch Bedienungsanleitung HI83314 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 1 Beutel Reagenz (HI93708-0) in die Küvette. 8. Verschließen sie die Küvette mit der Kappe und schütteln Sie sie sanft, bis das Reagenz vollständig gelöst ist.
Gesamtstickstoff, niedrig (16-mm- Küvette) Bedienungsanleitung HI83314 22.3. Durchführung Menüpfad: Auswahl Methode > Gesamt-Stickstoff LR (16) Achtung • Fehlerhafte Durchführung und falsche Handhabung der Reagenzien kann zu ernsthaften Gesundheitsgefährdungen führen! • Die Küvetten werden während der Reaktion heiß! Behandeln Sie sie mit entsprechenden Schutzvorkehrungen.
Seite 79
Bedienungsanleitung HI83314 Gesamtstickstoff, niedrig (16-mm- Küvette) 6. Setzen Sie die Küvetten in den Heizblock und halten Sie sie für 30 Minuten bei 105 °C. 105 °C 30 Min. Für bestmögliche Ergebnisse halten Sie die Zeit von 30 Minuten genau ein und nehmen Sie die Küvetten nach dieser Zeit aus dem Heizblock.
Seite 80
Gesamtstickstoff, niedrig (16-mm- Küvette) Bedienungsanleitung HI83314 19. Öffnen Sie 2 vordosierte Reagenzküvetten (HI93766V-OLR). 20. Halten Sie die erste Reagenzküvette (#1) ca. 45° geneigt und geben Sie 2 mL der Nullprobe aus der Aufschlusskü- 2 mL 2 mL vette (#1A) hinein.
Bedienungsanleitung HI83314 Gesamtstickstoff, niedrig (16-mm- Küvette) Das Display zeigt den Gehalt an Gesamtstickstoff (N) in mg/L. 30. Verwenden Sie die Pfeiltasten, um die Funktion Chem Frm anzuzeigen. 31. Drücken Sie Chem Frm, um das Messergebnis in Ammoniak (NH ) und Nitrat (NO ) umzu- rechnen.
Bedienungsanleitung HI83314 Gesamtstickstoff, hoch (16-mm- Küvette) 23.3. Durchführung Menüpfad: Auswahl Methode > Gesamt-Stickstoff HR (16) Achtung • Fehlerhafte Durchführung und falsche Handhabung der Reagenzien kann zu ernsthaften Gesundheitsgefährdungen führen! • Die Küvetten werden während der Reaktion heiß! Behandeln Sie sie mit entsprechenden Schutzvorkehrungen.
Seite 84
Gesamtstickstoff, hoch (16-mm- Küvette) Bedienungsanleitung HI83314 6. Setzen Sie die Küvetten in den Heizblock und halten Sie sie für 30 Minuten bei 105 °C. 105 °C 30 Min. Für bestmögliche Ergebnisse halten Sie die Zeit von 30 Minuten genau ein und nehmen Sie die Küvetten nach dieser Zeit aus dem Heizblock.
Seite 85
Bedienungsanleitung HI83314 Gesamtstickstoff, hoch (16-mm- Küvette) 19. Öffnen Sie 2 vordosierte Reagenzküvetten (HI93766V-0HR). 20. Halten Sie die erste Reagenzküvette (#1) ca. 45° geneigt und geben Sie 2 mL der Nullprobe aus der Aufschlussküvette 2 mL 2 mL (#1A) hinein. aus #1A aus #2A 21.
Gesamtstickstoff, hoch (16-mm- Küvette) Bedienungsanleitung HI83314 28. Setzen Sie die Proben-Küvette (#2) in den Messschacht. 29. Drücken Sie Messen, um die Messung zu starten. Das Display zeigt den Gehalt an Gesamtstickstoff (N) in mg/L. 30. Verwenden Sie die Pfeiltasten, um die Funktion Chem Frm anzuzeigen.
Bedienungsanleitung HI83314 Reaktiver Phosphor, niedrig (16-mm-Küvette) 24. Reaktiver Phosphor, niedrig (16-mm-Küvette) 24.1. Technische Daten Parameter Phosphor (P) Auflösung 0,01 mg/L Genauigkeit ±0,05 mg/L oder ±4% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 610 nm Methode adaptiert nach EPA-Methode 365.2 und „Standard Methods for the Examination of Water and Wastewater, 20th edition, 4500-P E“, Ascorbinsäure-Methode...
Seite 88
Reaktiver Phosphor, niedrig (16-mm-Küvette) Bedienungsanleitung HI83314 8. Setzen Sie die Küvette in den Messschacht. 9. Drücken Sie Null. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 10. Nehmen Sie die Küvette aus dem Messschacht.
Bedienungsanleitung HI83314 Reaktiver Phosphor, niedrig (16-mm-Küvette) 24.4. Interferenzen Interferenzen können verursacht werden durch: • Arsenat • Silicium > 50 mg/L • Sulfid > 6 mg/L Um Sulfid zu entfernen, geben Sie Bromwasser tropfenweise hinzu, bis sich eine blassgelbe Färbung entwickelt. Geben Sie dann Phenollösung tropfenweise hinzu, um überschüssiges Bromwasser zu entfernen.
Reaktiver Phosphor, hoch (16-mm-Vial) Bedienungsanleitung HI83314 25. Reaktiver Phosphor, hoch (16-mm-Küvette) 25.1. Technische Daten Parameter Phosphor (P) Messbereich 0,0 bis 32,6 mg/L Auflösung 0,1 mg/L Genauigkeit ±0,5 mg/L oder ±4% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach „Standard Methods for the Examination of Water and Wastewater, 20th edi-...
Seite 91
Bedienungsanleitung HI83314 Reaktiver Phosphor, hoch (16-mm-Vial) 4. Öffnen Sie zwei vordosierte Küvetten HI93763A-0. 5. Halten Sie die erste Küvette(#1) ca. 45° geneigt und füllen Sie 5 mL deionisiertes Wasser ein. Dies ist die Nullprobe. 6. Verschließen Sie die Küvette mit der Kappe.
Reaktiver Phosphor, hoch (16-mm-Vial) Bedienungsanleitung HI83314 17. Drücken Sie Chem Frm, um das Messergebnis in Phosphat (PO ) und Phosphorpentoxid (P ) umzurechnen. 18. Verwenden Sie die Pfeiltasten, um zum Messmodus zurückzuschalten. 25.4. Interferenzen Interferenzen können verursacht werden durch: •...
Bedienungsanleitung HI83314 Phosphor, saure Hydrolyse (16-mm-Küvette) 26. Phosphor, saure Hydrolyse (16-mm-Küvette) 26.1. Technische Daten Parameter Phosphor (P) Messbereich 0,00 bis 1,60 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,05 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 610 nm Methode adaptiert nach EPA-Methode 365.2 und „Standard Methods for the Examination of Water...
Seite 94
Phosphor, saure Hydrolyse (16-mm-Küvette) Bedienungsanleitung HI83314 Hinweise • Heizen Sie vor der Durchführung den HI839800 Thermoheizblock auf 150 °C (302 °F) vor. Der Einsatz der Schutzhaube HI740217 wird dringend empfohlen. • Die Methode bestimmt freie (Orthophosphat) und kondensierte anorganische Formen (Meta- Pyro- und andere Polyphosphate).
Bedienungsanleitung HI83314 Phosphor, saure Hydrolyse (16-mm-Küvette) 14. Geben Sie 1 Beutel Reagenz (HI93758-0) hinzu. 2 Min. 15. Verschließen Sie die Küvette mit der Kappe und schütteln Sie sie sanft für 2 Minuten, bis das Reagenz vollständig gelöst ist. 16. Setzen Sie die Küvette in den Messschacht.
Gesamtphosphor, niedrig (16-mm-Küvette) Bedienungsanleitung HI83314 27. Gesamtphosphor, niedrig (16-mm-Küvette) 27.1. Technische Daten Parameter Phosphor (P) Messbereich 0,00 bis 1,15 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,05 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 610 nm Methode adaptiert nach EPA-Methode 365.2 und „Standard Methods for the Examination of Water...
Seite 97
Bedienungsanleitung HI83314 Gesamtphosphor, niedrig (16-mm-Küvette) • Nutzen Sie zum Erhitzen der Küvetten niemals ein Mikrowellengerät oder einen Ofen! ( Explosions- und Korrosionsgefahr!) Hinweise • Heizen Sie vor der Durchführung den HI839800 Thermoheizblock auf 150 °C (302 °F) vor. Der Einsatz der Schutzhaube HI740217 wird dringend empfohlen.
Gesamtphosphor, niedrig (16-mm-Küvette) Bedienungsanleitung HI83314 15. Geben Sie 1 Beutel Reagenz (HI93758-0) hinzu. 2 Min. 16. Verschließen Sie die Küvette mit der Kappe und schütteln Sie sie sanft für 2 Minuten, bis das Reagenz vollständig gelöst ist. 17. Setzen Sie die Küvette in den Messschacht.
Bedienungsanleitung HI83314 Gesamtphosphor, hoch (16-mm-Küvette) 28. Gesamtphosphor, hoch (16-mm-Küvette) 28.1. Technische Daten Parameter Phosphor (P) Messbereich 0,0 bis 32,6 mg/L Auflösung 0,1 mg/L Genauigkeit ±0,5 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 420 nm Methode adaptiert nach „Standard Methods for the Examination of Water and Wastewater, 20th...
Seite 100
Gesamtphosphor, hoch (16-mm-Küvette) Bedienungsanleitung HI83314 • Achten Sie insbesondere auf alle Hinweise und Warnhinweise. • Nutzen Sie zum Erhitzen der Küvetten niemals ein Mikrowellengerät oder einen Ofen! ( Explosions- und Korrosionsgefahr!) Hinweise • Diese Methode erfordert eine Nullprobenkorrektur. Sie können die Nullproben-Küvette mehrmals benutzen.
Seite 101
Bedienungsanleitung HI83314 Gesamtphosphor, hoch (16-mm-Küvette) 13. Halten Sie die Küvetten ca. 45° geneigt und geben Sie in jede Küvette jeweils 2,0 mL NaOH 1,54 (HI93758C-0). NaOH NaOH 14. Verschließen Sie die Küvetten mit der Kappe und wenden Sie sie mehrmals, um die Lösungen zu mischen.
Gesamtphosphor, hoch (16-mm-Küvette) Bedienungsanleitung HI83314 21. Setzen Sie die zweite Küvette (#2) in den Messschacht. 22. Drücken Sie Messen, um die Messung zu starten. Das Display zeigt das Ergebnis als P in mg/L. 23. Verwenden Sie die Pfeiltasten, um die Funktion Chem Frm anzuzeigen.
Bedienungsanleitung HI83314 Fehlermeldungen 29. Fehlermeldungen Anzeige Meldung Beschreibung Kein Licht Die Lichtquelle ist defekt. Externer Lichteinfall Störung durch Umgebungslicht. Umgedrehte Küvette Null- und Messproben sind vertauscht. Light zu dunkel Die Lichtstärke kann nicht reguliert werden. Überprüfen Sie die Probe auf Partikel.
Bedienungsanleitung HI83314 Zubehör 30.5. Elektroden-Reinigunglösungen Artikelnummer Beschreibung HI70000P Elektroden-Spüllösung, 20 mL Beutel(25 St.) HI7061L Reinigungslösung für Elektroden, allgemeine Anwendungen, 500 mL HI7073L Reinigungslösung für Elektroden, Anwendung Proteine, 500 mL HI7074L Reinigungslösung für Elektroden, Anwendung anorganische Substanzen, 500 mL HI7077L Reinigungslösung für Elektroden, Anwendung Fette und Öle, 500 mL HI8061L Reinigungslösung für Elektroden, allgemeine Anwendungen, 500 mL (Fla-...
Bedienungsanleitung HI83314 Abkürzungen 31. Abkürzungen USEPA US Environmental Protection Agency °C Grad Celsius °F Grad Fahrenheit μg/L Mikrogramm pro Liter (ppb) mg/L Miligramm pro Liter (ppm) Gramm pro Liter (ppt) Mililiter Gute Laborpraxis (good labo- ratory practice) ultra high range (ultrahoch)
Weitere Informationen Bedienungsanleitung HI83314 Anhang A: Weitere Informationen A 1. Präzision und Genauigkeit Die Präzision eines Messgerätes ist dessen Fähigkeit, systematisch fehlerfrei zu messen. Präzision wird als Standardabweichung angegeben. Die Genauigkeit eines Messgerätes ist dessen Fähigkeit, richtig, zuverlässig richtig, nicht zuverlässig bei identischen Messbedingungen annähernde Messer-...
Seite 111
Bedienungsanleitung HI83314 Weitere Informationen A 3. Das optische System Das interne Referenzsystem des Photometers kompensiert mögliche Drift durch Spannungs- schwankungen oder Änderungen der Umgebungstemperatur und bietet eine stabile Lichtquelle. LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromver-...
Seite 112
Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken...
