Verwandte Anleitungen für Hanna Instruments HI83326
Inhaltszusammenfassung für Hanna Instruments HI83326

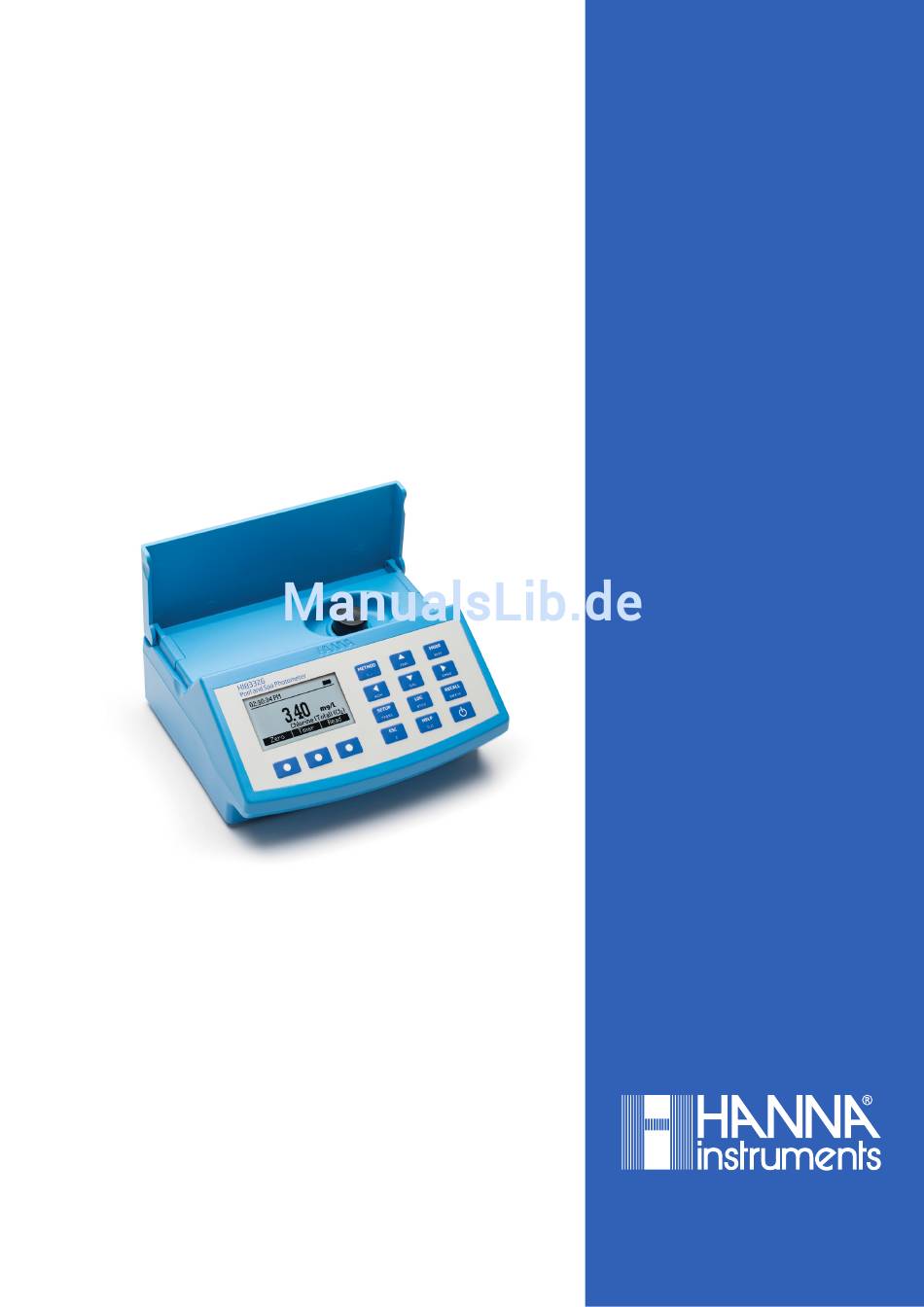

- Seite 1 Bedienungsanleitug für HI83326 Multiparameter- Photometer und pH-Meter für den Bäderbereich Übersetzung Stand 2017/10 Nach englischer Version 2017/01...
- Seite 2 Bedienungsanleitung HI83326 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt aus dem Hause Hanna Instruments entschieden haben. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bedienen Sie das Gerät den Anweisungen entsprechend.
-
Seite 3: Anwendungs- Und Sicherheitshinweise
Bedienungsanleitung HI83326 Anwendungs- und Sicherheitshinweise • Untersuchen Sie das Gerät unmittelbar nach der Lieferung sorgfältig auf mögliche Transport- schäden. Bei Beanstandungen und Garantiefällen kontaktieren Sie Ihre örtliche Hanna-Inst- ruments-Niederlassung und fordern Sie eine Autorisation zur Rücksendung an. Wir bitten Sie, die Ware möglichst in ihrer Originalverpackung an uns zurückzusenden. - Seite 4 Bedienungsanleitung HI83326 Garantie Das Gerät besitzt eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn es für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet wird. Auf Sonden ge- währen wir eine Garantie von 6 Monaten. Diese Garantie beschränkt sich nur auf kostenlose Re- paratur oder Ersatz der Messgeräte.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ..............8 Technische Daten . - Seite 6 Inhaltsverzeichnis GLP ................33 Elektrodenreinigung und -instandhaltung .
- Seite 7 Inhaltsverzeichnis Technische Daten ............. . 63 Reagenzien .
-
Seite 8: Lieferumfang
Lieferumfang Bedienungsanleitung HI83326 1. Lieferumfang Jedes HI83326 wird geliefert mit: • Messküvetten mit Deckel (4 Stück) • Reinigungstuch für Küvetten • Schere • USB-Kabel • AC/DC-Adapter (5 V) • Küvetten-Adapter (16 mm) • vordosierte Messküvetten mit Deckel (inkl. Reagenzien), 16 mm (6 Stück) •... -
Seite 9: Technische Daten
Bedienungsanleitung HI83326 Technische Daten 2. Technische Daten Messkanäle Fünf optische Kanäle, ein Kanal für digitale Elektroden (pH- Messung) Extinktion (Ab- Bereich 0,000 bis 4,000 ABS sorptionsgrad) Auflösung 0,001 ABS Genauigkeit ± 0,003 ABS (bei 1,000 ABS) Lichtquelle Leuchtdiode Bandpassfilter- 8 nm... - Seite 10 Technische Daten Bedienungsanleitung HI83326 Zusätzliche Spezi- Datenaufzeich- 1000 Messwerte (gemischt Photometer und Elektrode) fikationen nung Display 128 × 64 Pixel Schwarzweiß-LCD mit Hintergrundbeleuch- tung USB-A (Host)- Massenspeicher-Host Funktionen USB-B (Geräte)- Spannungsversorgung, Massenspeichergerät Funktionen Batterielebens- > 500 Photometermessungen oder 50 Stunden kontinuierli-...
-
Seite 11: Allgemeine Beschreibung

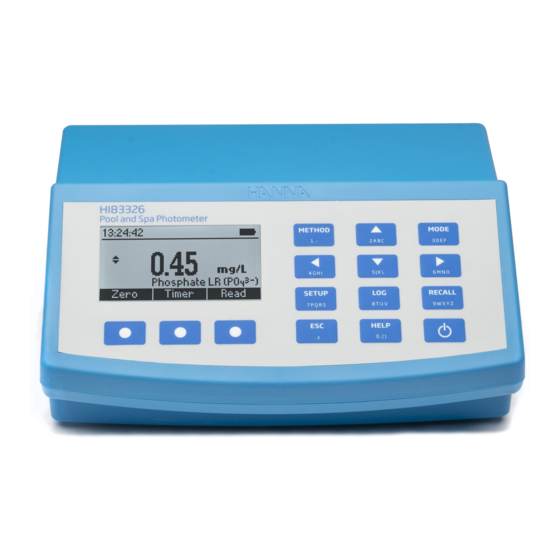

Allgemeine Beschreibung 3. Allgemeine Beschreibung Das HI83326 ist ein kompaktes, vielseitiges Multiparameter-Photometer, das sich sowohl für den Feldeinsatz als auch für den professionellen Einsatz im Labor eignet. Es unterstützt eine Vielzahl von Methoden zur Bestimmung wichtiger Parameter der Wasseranalytik. Neben den umfangrei- chen photometrischen Funktionen bietet das Gerät die Möglichkeit der pH-Wert-Messung mit ei-... -
Seite 12: Funktionsbeschreibung
Funktionsbeschreibung Bedienungsanleitung HI83326 4. Funktionsbeschreibung 4.1. Ansicht 1. Spritzwassergeschützte Tastatur 2. LCD-Anzeige 3. Index-Markierung zum Ausrichten von Küvetten 4. Schutzabdeckung, Anschlüsse 5. Lichtdichte Messschacht-Abdeckung 6. Küvettenhalter 7. Netzschalter 8. 3,5 mm TRRS (jack) Eingang für Digitalelektroden... -
Seite 13: Tastenbelegung
Bedienungsanleitung HI83326 Funktionsbeschreibung 9. Standard USB-Host-Anschluss für Datentransfer zu USB-Speichermedium 10. Mikro-USB Anschluss für Strom oder PC-Interface 4.2. Tastenbelegung: Virtuelle Taste. Drücken Sie diese Taste, um die darüber angezeigte Funktion auszufüh- ren. Die Funktion bezieht sich auf die jeweilige Bildschirmanzeige. -
Seite 14: Allgemeine Bedienung
Allgemeine Bedienung Bedienungsanleitung HI83326 5. Allgemeine Bedienung 5.1. Batteriestatusanzeige Das Messgerät kann über einen AC/DC Adapter (im Lieferumfang enthalten) oder den eingebau- ten Akku betrieben werden. Hinweis Um Datenverluste zu vermeiden, sollten Sie das Messgerät immer ausschalten, bevor Sie es von der Stromversorgung trennen. -
Seite 15: Einstellungen
Bedienungsanleitung HI83326 Allgemeine Bedienung 5.2. Einstellungen Über das Einstellungen-Menü können sie Systemeinstellungen vornehmen, die Kalibrierung mit der CAL Check™ Funktion überprüfen und Informationen zum Gerät und zur angeschlossenen Elektrode einsehen. Drücken Sie die SETUP-Taste, um das Einstellungen-Menü aufzurufen. Verwenden Sie die Pfeiltasten, um eine gewünschte Option zu markieren und drücken Sie Wäh- len, um sie auszuwählen. -
Seite 16: Beleuchtung
Allgemeine Bedienung Bedienungsanleitung HI83326 5.2.3. Beleuchtung Menüpfad: Einstellungen > Beleuchtung Helligkeitseinstellung der LCD Hintergrundbeleuchtung. 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Beleuchtung mit den Pfeiltasten. 1. Drücken Sie Ändern. 2. Stellen Sie die gewünschte Helligkeit der Hintergrundbeleuchtung mit den Pfeiltasten ein (0–... -
Seite 17: Datum/Zeit
Bedienungsanleitung HI83326 Allgemeine Bedienung 5.2.5. Datum/Zeit Menüpfad: Einstellungen > Datum/Zeit Einstellung von Datum und Uhrzeit. 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Datum/Zeit mit den Pfeiltasten. 1. Drücken Sie Ändern. 2. Verwenden Sie die Pfeiltasten, um den Wert auszuwählen, der geändert werden soll (Jahr, Monat, Tag, Stunden, Minuten, Sekunden). -
Seite 18: Dezimaltrennzeichen
Allgemeine Bedienung Bedienungsanleitung HI83326 3. Verwenden Sie die Pfeiltasten, um das gewünschte Datumsformat auszuwählen und drücken Sie Wählen. 5.2.8. Dezimaltrennzeichen Menüpfad: Einstellungen > Dezimaltrennzeichen Einstellung der Anzeige des Dezimaltrennzeichens. 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Dezimaltrennzeichen mit den Pfeiltasten. -
Seite 19: Ton
Bedienungsanleitung HI83326 Allgemeine Bedienung 5.2.10. Ton Menüpfad: Einstellungen > Ton Einstellung für Tastensignalton (kurzer Ton) und Fehlersignalton (langer Ton). 1. Drücken Sie die SETUP-Taste. 2. Markieren Sie Ton mit den Pfeiltasten. 3. Drücken Sie die entsprechende virtuelle Taste zum Aktivieren (An) bzw. Deaktivieren (Aus) des Signaltons. -
Seite 20: Elektrodeninformationen (Ph-Modus)
Messung, und Timer. • Der pH-Modus ermöglicht pH-Messungen mit einer digitalen pH-Elektrode aus dem Sorti- ment von Hanna Instruments für edge® Tablet-Messgeräte: a. Verbinden Sie das Elektrodenkabel mit dem „Ext PROBE“-Steckplatz an der Rückseite des Photometers. b. Drücken Sie die MODE-Taste während eine Methodenansicht angezeigt wird (s.“Metho- denauswahl”... -
Seite 21: Speichern Von Messdaten
Bedienungsanleitung HI83326 Allgemeine Bedienung Hinweis Wenn das Gerät sich in einer Untermenü-Anzeige (z.B. Speicher-, Einstellungen- oder Auswahl-Methode-Menü) befindet, kann der Messmodus nicht gewechselt werden. In diesem Fall drücken Sie die ESC-Taste um in die vorherige Ansicht zurückzukehren (Methodenansicht oder pH-Ansicht). Drücken Sie dann die MODE Taste, um den Modus zu wechseln. -
Seite 22: Bearbeitung Gespeicherter Messdaten
Allgemeine Bedienung Bedienungsanleitung HI83326 5.5. Bearbeitung gespeicherter Messdaten Über das Speicher-Menü können Sie gespeicherte Daten ansehen, vom Gerät löschen oder auf ein Speichermedium oder einen PC übertragen. Drücken Sie die RECALL-Taste, um das Speicher-Menü aufzurufen. Verwenden Sie die Pfeiltasten, um einen Datensatz zu markieren und drücken Sie die entspre- chende virtuelle Taste, um die gewünschte Funktion auszuführen. -
Seite 23: Übertragen Gespeicherter Daten Auf Ein Usb-Speichermedium
Bedienungsanleitung HI83326 Allgemeine Bedienung 5.5.3. Übertragen gespeicherter Daten auf ein USB-Speichermedium Menüpfad: Speicher > Export > Auf USB-Stick exportieren Sie können die gespeicherten Daten auf ein USB-Speichermedium übertragen. Dabei werden alle gespeicherten Messwerte in eine Datei mit der Erweiterung .csv exportiert. -
Seite 24: Kontextsensitive Hilfe
Allgemeine Bedienung Bedienungsanleitung HI83326 Sie können nun auf das Gerät wie auf ein externes Laufwerk zugreifen. 6. Kopieren Sie die CSV-Datei zur weiteren Bearbeitung in ein beliebiges Verzeichnis auf dem PC kopieren. 7. Um die Übertragung zu beenden, drücken Sie Fertig. -
Seite 25: Bedienung Des Photometers
Bedienungsanleitung HI83326 Bedienung des Photometers 6. Bedienung des Photometers 6.1. Methodenauswahl Das Gerät bietet eine Anzahl verschiedener photometrischer Methoden. Für jede Methode sind spezifische Funktionen vorprogrammiert. Nach Auswahl einer Methode führt Sie das Gerät durch die für die Durchführung notwendigen Schritte. Folgen Sie den Anweisungen auf dem Display. -
Seite 26: Verwendung Von Spritzen
Bedienung des Photometers Bedienungsanleitung HI83326 nisse meist zu niedrig. Liegt die Temperatur der Messprobe über 30 °C, ist die Färbung nicht stabil. • Alle Reaktionszeiten in dieser Anleitung gelten für eine Reaktionstemperatur von 25 °C. Im Allgemeinen muss die Reaktionszeit für Temperaturen unter 20 °C verlängert und für Tem- peraturen über 25 °C verkürzt werden. -
Seite 27: Nullprobenkorrektur, Nullabgleich
Bedienungsanleitung HI83326 Bedienung des Photometers • Die richtige Mischtechnik ist wichtig für reproduzierbare Ergebnisse. Befolgen Sie dazu die Anleitung für die jeweilige Methode. Das Reagenz kann durch Wenden, Schwenken oder Schütteln der Küvette in der Proben- flüssigkeit gelöst werden: Wenden •... -
Seite 28: Timerfunktion
Um die korrekte Gerätefunktion zu überprüfen, können Sie die CAL Check™-Funktion nutzen. Die- se bestimmt die Absorption mit zertifizierten CAL Check-Küvetten von Hanna Instruments. Achtung Überprüfen Sie das Gerät nur mit den CAL Check™-Küvetten von Hanna Instruments. 1. Drücken Sie SETUP-Taste. 2. Markieren Sie CAL Check und drücken Sie Wählen. -
Seite 29: Absorbanzmessungen
Bedienungsanleitung HI83326 Bedienung des Photometers 4. Vergleichen Sie die Ergebnisse mit den Spezifikationen der verwendeten CAL Check-Küvet- ten. Bei signifikanten Abweichungen kontaktieren Sie Hanna Instruments für eine Serviceanfra- 5. Um die CAL Check-Funktion abzubrechen, drücken Sie die ESC-Taste. 6.4. Absorbanzmessungen Menüpfad: Auswahl Methode >... -
Seite 30: Verwendung Der Ph-Elektrode
Verwendung der pH-Elektrode Bedienungsanleitung HI83326 7. Verwendung der pH-Elektrode 1. Verbinden sie das Elektrodenkabel mit dem „Ext PROBE“-Steckplatz an der Rückseite des Photometers. 2. Drücken Sie die MODE-Taste, um in den pH-Modus zu wechseln. Das Display zeigt die aktuellen Werte für pH und Temperatur. -
Seite 31: Durchführung
Bedienungsanleitung HI83326 Verwendung der pH-Elektrode 7.1.2. Durchführung Menüpfad: Kalibrieren 1. Füllen sie für jeden Kalibrierpunkt jeweils zwei Gefäße mit einer kleinen Menge desselben Puffers (ein Gefäß zum Abspülen der Elektrode, ein Gefäß für die Kalibrierung) 2. Entfernen Sie die Schutzkappe der Elektrode und spülen Sie sie mit deionisiertem Wasser ab. -
Seite 32: Mögliche Meldungen Während Der Kalibrierung
Messung mit deionisiertem Wasser ab und wiederholen Sie die Schritte 4. bis 8. Hinweis pH- Messungen werden durch die Temperatur beeinflusst. Digital-Elektroden von Hanna Instruments besitzen einen eingebauten Temperaturfühler und messen daher automatisch korrekte pH-Werte. Die Messtemperatur wird auf dem Display angezeigt. -
Seite 33: Mögliche Meldungen Während Der Messung
Bedienungsanleitung HI83326 Verwendung der pH-Elektrode 7.2.2. Mögliche Meldungen während der Messung Meldung/Symptom Problem Lösung „Keine Elektrode“ Elektrode nicht angeschlossen, ver- Schließen Sie eine kompatible Elek- schmutzt oder defekt. trode an (s. „Zubehör“ auf Seite 69). Reinigen Sie die Elektrode wie in Absatz “Elektrodenreinigung und -... -
Seite 34: Elektrodenreinigung Und -Instandhaltung
Verwendung der pH-Elektrode Bedienungsanleitung HI83326 3. Drücken Sie die ESC-Taste, um die GLP-Ansicht zu verlassen. 7.4. Elektrodenreinigung und -instandhaltung Nachfüll- öffnung Referenzdraht Referenzdraht Messdraht Messdraht Interne Referenz- Referenz- Referenz- zelle diaphragma diaphragma Temperatur- Temperatur- fühler fühler Glasspitze Glasspitze Kunststoffkorpus- Nachfüllbare Glaskorpus-... - Seite 35 Bedienungsanleitung HI83326 Verwendung der pH-Elektrode Reinigung: Bei schlechter Elektrodenreaktion oder entsprechender Fehlermeldung reinigen Sie die Elektro- de mit einer geeigneten Reinigungslösung: • HI7061 oder HI8061 Reinigungslösung für allgemeine Anwendungen (Eintauchdauer ca. 30 Minuten). • HI7073 Reinigungslösung gegen Proteinrückstände (Eintauchdauer ca. 15 Minuten).
-
Seite 36: Standardmethoden (Übersicht)
Standardmethoden (Übersicht) Bedienungsanleitung HI83326 8. Standardmethoden (Übersicht) Hinweis Zum leichteren Auffinden sind die Parameter in nachstehender Tabelle alphabe- tisch nach ihren deutschen Bezeichnungen geordnet. Die Reihenfolge im Gerät ent- spricht jedoch ihren englischen Bezeichnungen. Diese Reihenfolge ist im Inhaltsverzeichnis angegeben. -
Seite 37: Alkalität
Bedienungsanleitung HI83326 Alkalität 9. Alkalität 9.1. Technische Daten Parameter Calciumcarbonat (CaC0 Messbereich 0 bis 500 mg/L Auflösung 1 mg/L Genauigkeit ±5 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 610 nm Methode adaptiert nach Kolorimetrische Methode 9.2. - Seite 38 Alkalität Bedienungsanleitung HI83326 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. Hinweis Die Anwesenheit von Chlor verursacht Interferenzen. Um diese zu unterdrü- cken, geben Sie einen Tropfen Reagenz zur Chlorentfernung (HI93755-53) in die Küvette.
-
Seite 39: Brom
Bedienungsanleitung HI83326 Brom 10. Brom 10.1. Technische Daten Parameter Brom (Br Messbereich 0,00 bis 8,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,08 mg/L oder ±3% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach „Standard Methods for the Examination of Water and Wastewater, 18th edi- tion“, DPD-Methode... -
Seite 40: Interferenzen
Brom Bedienungsanleitung HI83326 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 20 Sek. 7. Geben Sie 1 Beutel Reagenz (HI93716-0) in die Küvette. 8. Verschließen sie die Küvette mit der Kappe und schütteln Sie sie sanft für ca. -
Seite 41: Freies Chlor
Bedienungsanleitung HI83326 Freies Chlor 11. Freies Chlor 11.1. Technische Daten Parameter Freies Chlor (Cl Messbereich 0,00 bis 5,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,03 mg/L oder ±3% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach EPA DPD Methode 330.5... - Seite 42 Freies Chlor Bedienungsanleitung HI83326 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 20 Sek. 7. Geben Sie 1 Beutel Reagenz (HI93701-0) in die Küvette.
-
Seite 43: Interferenzen
Bedienungsanleitung HI83326 Freies Chlor 11.4. Interferenzen Interferenzen können verursacht werden durch: • Brom (Br • Iod (I • Ozon (O • Chrom- und Manganoxide Hinweise • Falls die Wasserhärte (CaCO ) mehr als 500 mg/L beträgt, schütteln Sie die Küvette nach Zugabe des Reagenz für ca. -
Seite 44: Gesamtchlor
Gesamtchlor Bedienungsanleitung HI83326 12. Gesamtchlor 12.1. Technische Daten Parameter Gesamtchlor (Cl Messbereich 0,00 bis 5,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,03 mg/L oder ±3% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach EPA DPD Methode 330.5 12.2. - Seite 45 Bedienungsanleitung HI83326 Gesamtchlor Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 1 Beutel Reagenz (HI93711-0) in die Küvette. 20 Sek. 8. Verschließen sie die Küvette mit der Kappe und schütteln Sie sie sanft für ca.
-
Seite 46: Interferenzen
Gesamtchlor Bedienungsanleitung HI83326 12.4. Interferenzen Interferenzen können verursacht werden durch: • Brom (Br • Iod (I • Ozon (O • Chrom- und Manganoxide Hinweise • Falls die Wasserhärte (CaCO ) mehr als 500 mg/L beträgt, schütteln Sie die Küvette nach Zugabe des Reagenz für ca. -
Seite 47: Kupfer, Hoch
Bedienungsanleitung HI83326 Kupfer, hoch 13. Kupfer, hoch 13.1. Technische Daten Parameter Kupfer (Cu Messbereich 0,00 bis 5,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,02 mg/L oder ±4% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 575 nm Methode adaptiert nach EPA-Methode 13.2. -
Seite 48: Interferenzen
Kupfer, hoch Bedienungsanleitung HI83326 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 15 Sek. 7. Geben Sie 1 Beutel Reagenz (HI93702-0) in die Küvette. -
Seite 49: Cyanursäure
Bedienungsanleitung HI83326 Cyanursäure 14. Cyanursäure 14.1. Technische Daten Parameter Cyanursäure (CYA) Messbereich 0 bis 80 mg/L Auflösung 1 mg/L Genauigkeit ±1 mg/L oder ±15% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach Turbidimetrisch 14.2. Reagenzien... - Seite 50 Cyanursäure Bedienungsanleitung HI83326 Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Füllen Sie einen Messbecher bis zur Markierung mit 25 mL Probenflüssigkeit. 25 mL 8.
-
Seite 51: Wasserhärte, Calcium
Bedienungsanleitung HI83326 Wasserhärte, Calcium 15. Wasserhärte, Calcium 15.1. Technische Daten Parameter Calciumhärte (CaCO Messbereich 0,00 bis 2,70 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,11 mg/L oder ±5% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach „Standard Methods for the Examination of Water and Wastewater, 18th edi-... - Seite 52 Wasserhärte, Calcium Bedienungsanleitung HI83326 4. Fügen Sie 0,5 mL Reagenz A (HI93720A-0) hinzu und rühren Sie, um die Lösungen zu mischen. 0,5 mL 0,5 mL 5. Fügen Sie 0,5 mL Reagenz B (HI93720B-0) hinzu und rühren Sie, um die Lösungen zu mischen.
-
Seite 53: Probenverdünnung
Bedienungsanleitung HI83326 Wasserhärte, Calcium 16. Drücken Sie Chem Frm, um das Messergebnis in französische (°f), deutsche (°dH) und engli- sche (°E) Härtegrade umzurechnen. 17. Verwenden Sie die Pfeiltasten, um zum Messmodus zurückzuschalten. Hinweis Dieser Test reagiert empfindlich auf jegliche Calcium-Kontamination der verwende- ten Geräte. -
Seite 54: Eisen, Hoch
Eisen, hoch Bedienungsanleitung HI83326 16. Eisen, hoch 16.1. Technische Daten Parameter Eisen (Fe) Messbereich 0,00 bis 5,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,04 mg/L oder ±2% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach EPA Phenanthrolin-Methode 315B, für natürliche Gewässer und behandel-... -
Seite 55: Interferenzen
Bedienungsanleitung HI83326 Eisen, hoch Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 1 Beutel Reagenz (HI93721-0) in die Küvette. 8. Verschließen sie die Küvette mit der Kappe und schütteln Sie sie, bis das Reagenz vollständig gelöst ist. -
Seite 56: Nitrat
Nitrat Bedienungsanleitung HI83326 17. Nitrat 17.1. Technische Daten Parameter Nitrat (als Nitratstickstoff (NO -N)) Messbereich 0,0 bis 30,0 mg/L Auflösung 0,1 mg/L Genauigkeit ±0,5 mg/L oder ±10% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach Cadmium-Reduktions-Methode 17.2. - Seite 57 Bedienungsanleitung HI83326 Nitrat Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung be- reit. 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 1 Beutel Reagenz (HI93728-0) hinzu. 8. Verschließen sie die Küvette mit der Kappe und schütteln Sie sie kräftig für genau 10 Sekunden.
-
Seite 58: Interferenzen
Nitrat Bedienungsanleitung HI83326 14. Drücken Sie Chem Frm, um das Messergebnis in Nitrat (NO ) umzurechnen. 15. Verwenden Sie die Pfeiltasten, um zum Messmodus zurückzuschalten. 17.4. Interferenzen Interferenzen können verursacht werden durch: • Ammonium und Amine (z.B. Harnstoff) und primäre aliphatische Amine •... -
Seite 59: Ozon
Bedienungsanleitung HI83326 Ozon 18. Ozon 18.1. Technische Daten Parameter Ozon (O Messbereich 0,00 bis 2,00 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,02 mg/L oder ±3% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach Kolorimetrische DPD-Methode 18.2. - Seite 60 Ozon Bedienungsanleitung HI83326 Standard-Methode 1. Drücken Sie die METHOD-Taste. 2. Markieren Sie Ozon mit den Pfeiltasten und drücken Sie Wählen. 10 mL 3. Füllen Sie eine Küvette bis zur Markierung mit 10 mL Probenflüssigkeit und verschließen Sie sie mit der Kappe.
- Seite 61 Bedienungsanleitung HI83326 Ozon Zusätzliche Methode (für chlorhaltige Proben): 1. Füllen Sie eine Küvette bis zur Markierung mit 10 mL Probenflüssigkeit und verschließen Sie sie mit der Kappe. 10 mL 2. Setzen Sie die Küvette in den Messschacht ein und schließen Sie den Deckel.
-
Seite 62: Interferenzen
Ozon Bedienungsanleitung HI83326 18.4. Interferenzen Interferenzen können verursacht werden durch: • Chlor • Brom • Chlordioxid • Hinweise • Bei einer Alkalität von über 250 mg/L (CaCO ) ist es möglich, dass keine verlässliche Farben- twicklung stattfindet bzw. die Färbung schnell verblasst. In diesem Fall neutralisieren Sie die Probe mit verdünnter HCl. -
Seite 63: Technische Daten
Bedienungsanleitung HI83326 19. pH 19.1. Technische Daten Parameter pH-Wert Messbereich pH 6,5 bis 8,5 Auflösung pH 0,1 Genauigkeit pH ±0,1 bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 525 nm Methode adaptiert nach Phenolrot-Methode 19.2. Reagenzien Artikel Beschreibung Dosierung Probenvolumen 10 mL HI93710-0 Reagenz für pH-Wert... - Seite 64 Bedienungsanleitung HI83326 6. Nehmen Sie die Küvette aus dem Messschacht. 7. Geben Sie 5 Tropfen Reagenz (HI93710-0) in die Küvette. 8. Verschließen sie die Küvette mit der Kappe und schwenken Sie sie sanft. 9. Setzen Sie die Küvette in den Messschacht ein und schließen Sie den Deckel.
-
Seite 65: Phosphat, Niedrig
Bedienungsanleitung HI83326 Phosphat, niedrig 20. Phosphat, niedrig 20.1. Technische Daten Parameter Phosphat (PO Messbereich 0,00 bis 2,50 mg/L Auflösung 0,01 mg/L Genauigkeit ±0,04 mg/L oder ±4% des Messwerts bei 25°C Lichtquelle LED mit Schmalbandinterferenzfilter bei 610 nm Methode adaptiert nach Ascorbinsäure-Methode... - Seite 66 Phosphat, niedrig Bedienungsanleitung HI83326 5. Setzen Sie die Küvette in den Messschacht und schließen Sie den Deckel. 6. Drücken Sie Null. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung bereit. 7. Nehmen Sie die Küvette aus dem Messschacht.
-
Seite 67: Interferenzen
Bedienungsanleitung HI83326 Phosphat, niedrig 20.4. Interferenzen Interferenzen können verursacht werden durch: • Eisen > 50 mg/L) • Silicium > 50 mg/L • Silikat > 10 mg/L • Kupfer > 10 mg/L • Hydrogensulfid • Arsenat • Trübung • Hoch gepufferte Probenlösung... -
Seite 68: Fehlermeldungen
Fehlermeldungen Bedienungsanleitung HI83326 21. Fehlermeldungen Anzeige Meldung Beschreibung Kein Licht Die Lichtquelle ist defekt. Externer Lichteinfall Störung durch Umgebungslicht. Umgedrehte Küvette Null- und Messproben sind vertauscht. Light zu dunkel Die Lichtstärke kann nicht reguliert werden. Überprüfen Sie die Probe auf Partikel. -
Seite 69: Zubehör
Bedienungsanleitung HI83326 Zubehör 22. Zubehör 22.1. Reagenzien Artikelnummer Beschreibung HI775-26 25 Tests für Alkalität, Süßwasser HI93701-01 100 Tests für Chlor, frei, niedrig (Pulver) HI93701-03 300 Tests für Chlor, frei, niedrig (Pulver) HI93702-01 100 Tests für Kupfer, hoch HI93702-03 300 Tests für Kupfer, hoch HI93703-52 100 Tests für Ozon... - Seite 70 Zubehör Bedienungsanleitung HI83326 Artikelnummer Beschreibung HI10430 Nachfüllbare pH-Elektrode mit Temperatursensor aus Glas mit dreifachem Diaphragma HI11310 Nachfüllbare pH-Elektrode mit Temperatursensor aus Glas mit einfachem Diaphragma HI11311 Nachfüllbare pH-Elektrode mit Temperatursensor aus Glas mit einfachem Diaphragma und Matching Pin HI12300 pH-Elektrode mit Temperatursensor aus PEI mit einfachem Diaphragma...
-
Seite 71: Ph-Lösungen
Bedienungsanleitung HI83326 Zubehör 22.3. pH-Lösungen Artikelnummer Beschreibung HI70004P pH 4,01 Puffer, 20 mL Beutel (25 St.) HI70007P pH 7,01 Puffer, 20 mL Beutel (25 St.) HI70010P pH 10,01 Puffer, 20 mL Beutel (25 St.) HI7001L pH 1,68 Puffer, 500 mL... -
Seite 72: Elektroden-Reinigunglösungen
Zubehör Bedienungsanleitung HI83326 22.5. Elektroden-Reinigunglösungen Artikelnummer Beschreibung HI70000P Elektroden-Spüllösung, 20 mL Beutel(25 St.) HI7061L Reinigungslösung für Elektroden, allgemeine Anwendungen, 500 mL HI7073L Reinigungslösung für Elektroden, Anwendung Proteine, 500 mL HI7074L Reinigungslösung für Elektroden, Anwendung anorganische Substanzen, 500 mL HI7077L Reinigungslösung für Elektroden, Anwendung Fette und Öle, 500 mL HI8061L Reinigungslösung für Elektroden, allgemeine Anwendungen, 500 mL (Fla-... - Seite 73 Bedienungsanleitung HI83326 Zubehör Artikelnummer Beschreibung HI740143 1-mL-Spritze (6 St.) HI740144 Pipettenspitze (6 St.) HI740157P Kunststoffpipette (20 St.) HI740216 Küvetten-Kühlhalter HI740217 Schutzhaube für Thermoheizblock HI740220 25- mL-Mischzylinder (2 St.) HI740223 170-mL-Kunststoffbecher HI740224 170-mL-Kunststoffbecher (12 St.) HI740225 60-mL-Spritze HI740226 5-mL-Spritze HI740227 Wasserfiltrationskit HI740228 Ersatzfilter für Wasserfiltrationskit HI740227 (25 St.)
-
Seite 74: Abkürzungen
Abkürzungen Bedienungsanleitung HI83326 23. Abkürzungen USEPA US Environmental Protection Agency °C Grad Celsius °F Grad Fahrenheit μg/L Mikrogramm pro Liter (ppb) mg/L Miligramm pro Liter (ppm) Gramm pro Liter (ppt) Mililiter Gute Laborpraxis (good labo- ratory practice) ultra high range (ultrahoch) -
Seite 75: Anhang A: Weitere Informationen
Bedienungsanleitung HI83326 Weitere Informationen Anhang A: Weitere Informationen A 1. Präzision und Genauigkeit Die Präzision eines Messgerätes ist dessen Fähigkeit, systematisch fehlerfrei zu messen. Präzision wird als Standardabweichung angegeben. Die Genauigkeit eines Messgerätes ist dessen Fähigkeit, richtig, zuverlässig richtig, nicht zuverlässig bei identischen Messbedingungen annähernde Messer-... - Seite 76 Weitere Informationen Bedienungsanleitung HI83326 A 3. Das optische System Das interne Referenzsystem des Photometers kompensiert mögliche Drift durch Spannungs- schwankungen oder Änderungen der Umgebungstemperatur und bietet eine stabile Lichtquelle. LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromver-...
- Seite 77 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken...
