Multi Drop-In 600 Bedienungsanleitung Seite 4

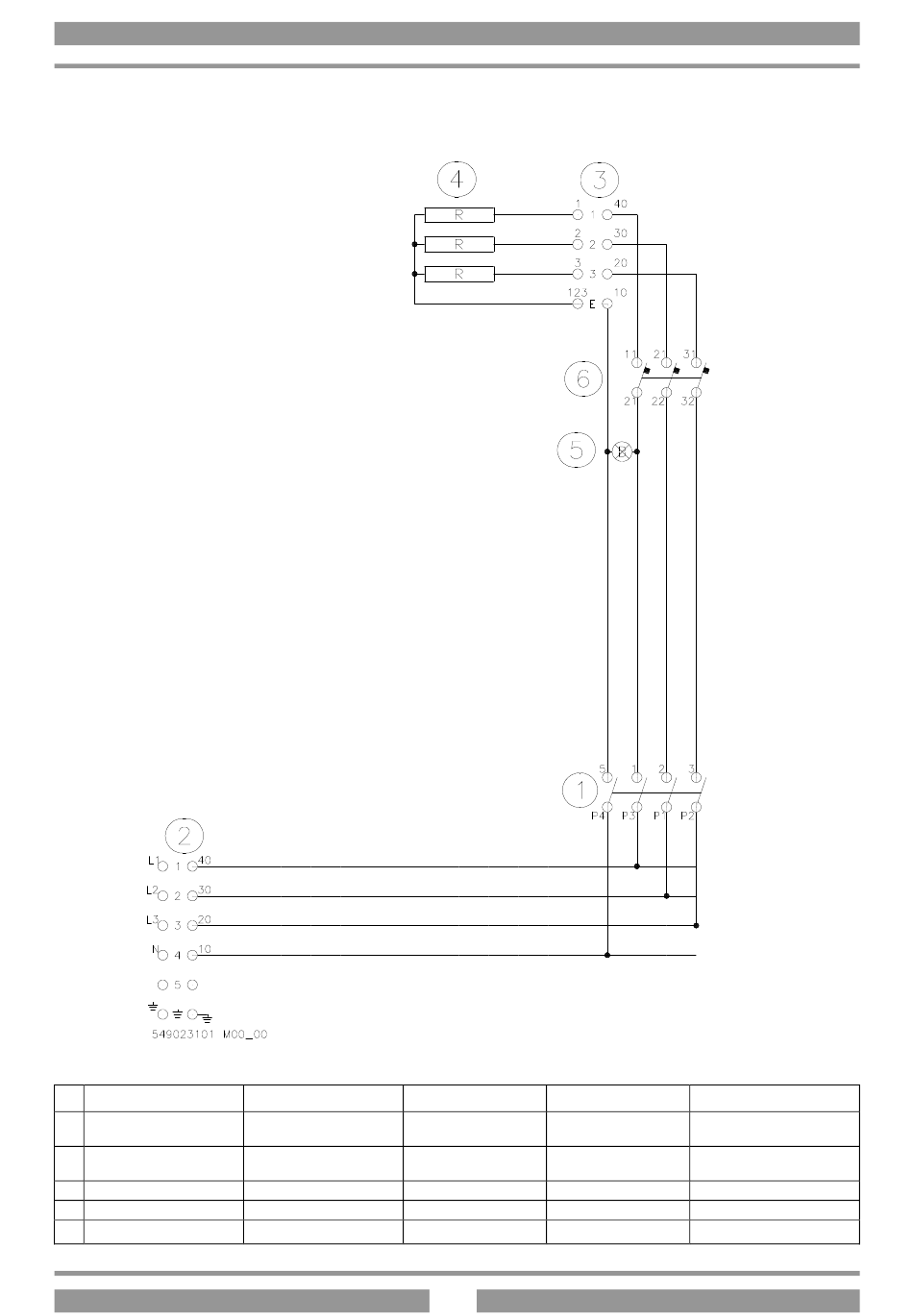

SCHEMA ELETTRICO – SCHALTPLAN – SCHEMA ELECTRIQUE
400V~3N 50/60 Hz
1
Commutatore
2
Morsettiera arrivo linea
Morsettiera di
3
commutazione
4
Resistenza
5
Spia bianca
6
Termostato
WIRING DIAGRAM – ESQUEMA ELECTRICO
FIG.A x 4
Schalter Commutateur
Plaque à borne arr.
Klemmleiste linie
Ligne
Plaque à borne
Terminal Einschalten
commutation
Widerstand Résistance
weiße Kontroll-Leuchte Témoin blanc
Thermostat Thermostat
549023101 M00_00
Commutator
Electrical connection
Switching Terminal
Element
White light
Thermostat
4
Conmutador
Conexión eléctrica
Terminal de conmutación
Resistencia
Luz indicadora blanca
Termostato
