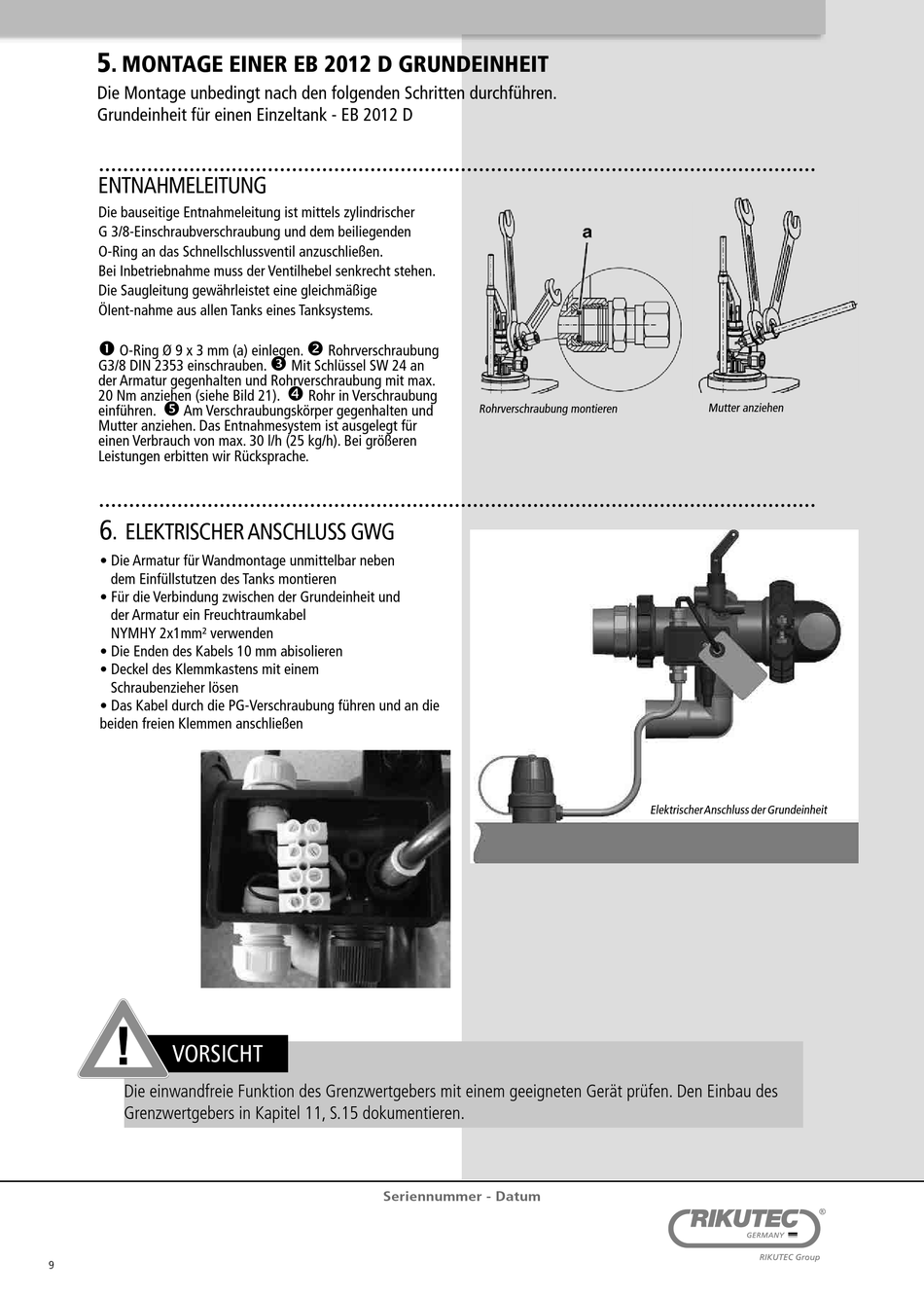

. MONTAGE EINER EB 2012 D GRUNDEINHEIT
Die Montage unbedingt nach den folgenden Schritten durchführen.
Grundeinheit für einen Einzeltank - EB 2012 D
ENTNAHMELEITUNG
Die bauseitige Entnahmeleitung ist mittels zylindrischer
G 3/8-Einschraubverschraubung und dem beiliegenden
O-Ring an das Schnellschlussventil anzuschließen.
Bei Inbetriebnahme muss der Ventilhebel senkrecht stehen.
Die Saugleitung gewährleistet eine gleichmäßige
Ölent-nahme aus allen Tanks eines Tanksystems.

O-Ring Ø 9 x 3 mm (a) einlegen.
G3/8 DIN 2353 einschrauben.
der Armatur gegenhalten und Rohrverschraubung mit max.
20 Nm anziehen (siehe Bild 21).

einführen. Am Verschraubungskörper gegenhalten und
Mutter anziehen. Das Entnahmesystem ist ausgelegt für
einen Verbrauch von max. 30 l/h (25 kg/h). Bei größeren
Leistungen erbitten wir Rücksprache.
6
. ELEKTRISCHER ANSCHLUSS GWG
• Die Armatur für Wandmontage unmittelbar neben
dem Einfüllstutzen des Tanks montieren
• Für die Verbindung zwischen der Grundeinheit und
der Armatur ein Freuchtraumkabel
NYMHY 2x1mm² verwenden
• Die Enden des Kabels 10 mm abisolieren
• Deckel des Klemmkastens mit einem
Schraubenzieher lösen
• Das Kabel durch die PG-Verschraubung führen und an die
beiden freien Klemmen anschließen
VORSICHT
Die einwandfreie Funktion des Grenzwertgebers mit einem geeigneten Gerät prüfen. Den Einbau des
Grenzwertgebers in Kapitel 11, S.15 dokumentieren.
9

Rohrverschraubung

Mit Schlüssel SW 24 an

Rohr in Verschraubung
Seriennummer - Datum
Rohrverschraubung montieren
Elektrischer Anschluss der Grundeinheit
Mutter anziehen
