RIKUTEC BASIC Montageanleitung Seite 7

5

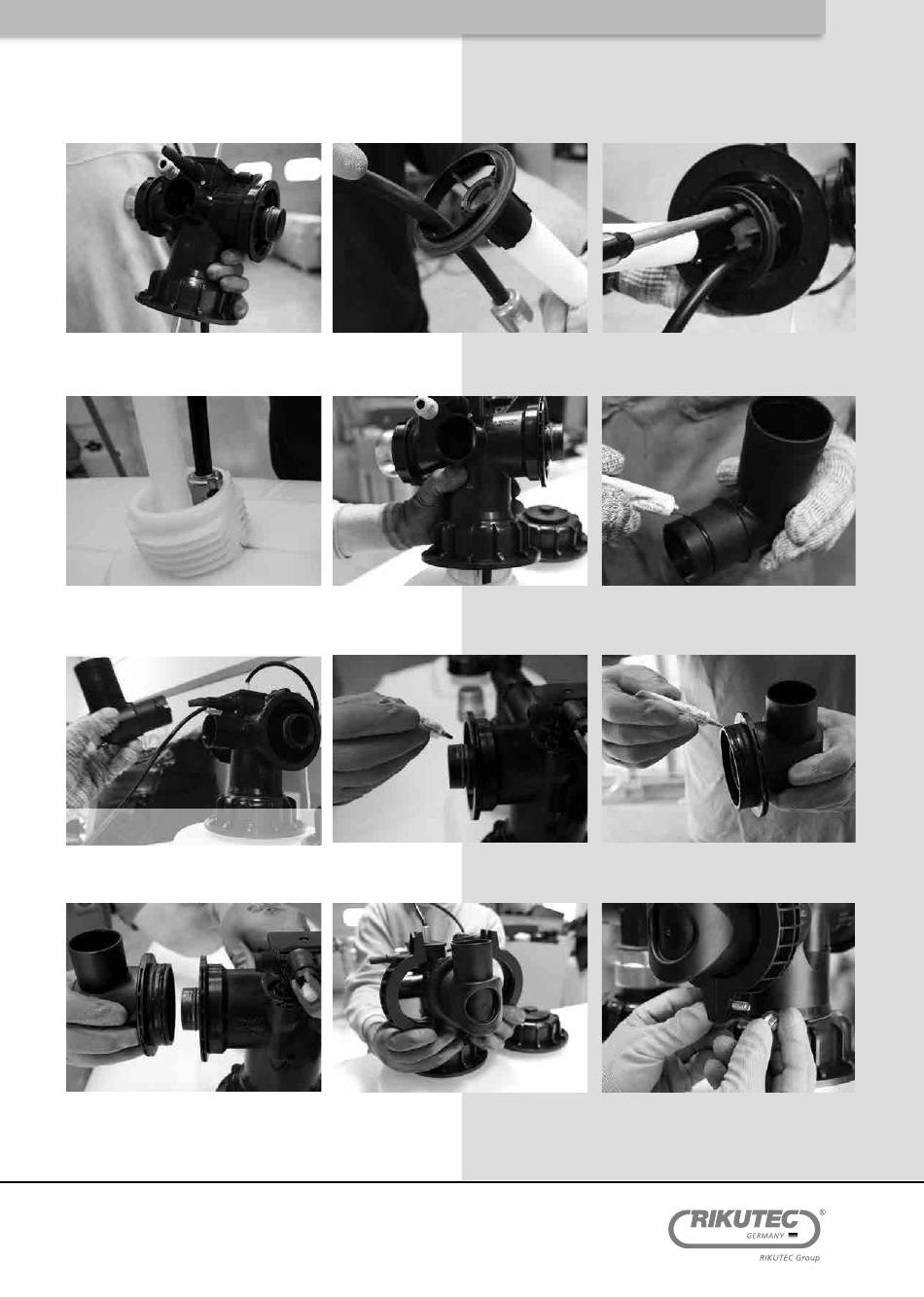

. MONTAGE EINER EB 2012 D GRUNDEINHEIT
Die Montage unbedingt nach den folgenden Schritten durchführen.
Grundeinheit für einen Einzeltank - EB 2012 D
Schritt 1- Die Grundeinheit ³ aus dem Karton
nehmen
Schritt 4- Teleskopisches Schaumrohr · maximal
aufziehen und mit dem Entnahmeschlauch ³ in
die Tanköffnung stecken
Entlüftungswinkel kann an der Grundeinheit nur
waagerecht montiert werden (schaut nach vorne)
Schritt 7- Entlüftungswinkel Ø 42mm ¶ in die
Grundeinheit ³ einklipsen
Schritt 10- Entlüftungswinkel Ø 70 mm º in die
Grundeinheit ³ einklipsen
7
Schritt 2- Entnahmeschlauch ³ durch die große
Öffnung des teleskopischem Schaumrohr ·
stecken
Schritt 5- Grundeinheit ³ leicht anschrauben
Schritt 8- O Ring an der Grundeinheit ³ leicht
einfetten ²
Schritt 11- Entlüftungswinkel Ø 70mm º
befestigen an der Grundeinheit ³ mit Schellen ¾
Seriennummer - Datum
Schritt 3- Teleskopisches Schaumrohr · in die
Grundeinheit ³ einklipsen
Schritt 6- O Ring am Entlüftungswinkel Ø 42mm
¶ leicht einfetten ²
Schritt 9- O Ring am Entlüftungswinkel Ø 70 mm
º leicht einfetten ²
Schritt 12- Die Schellen ¾ zusammenschrauben
mit M8x30 und Mutter µ
