RIKUTEC BASIC Montageanleitung Seite 12

8

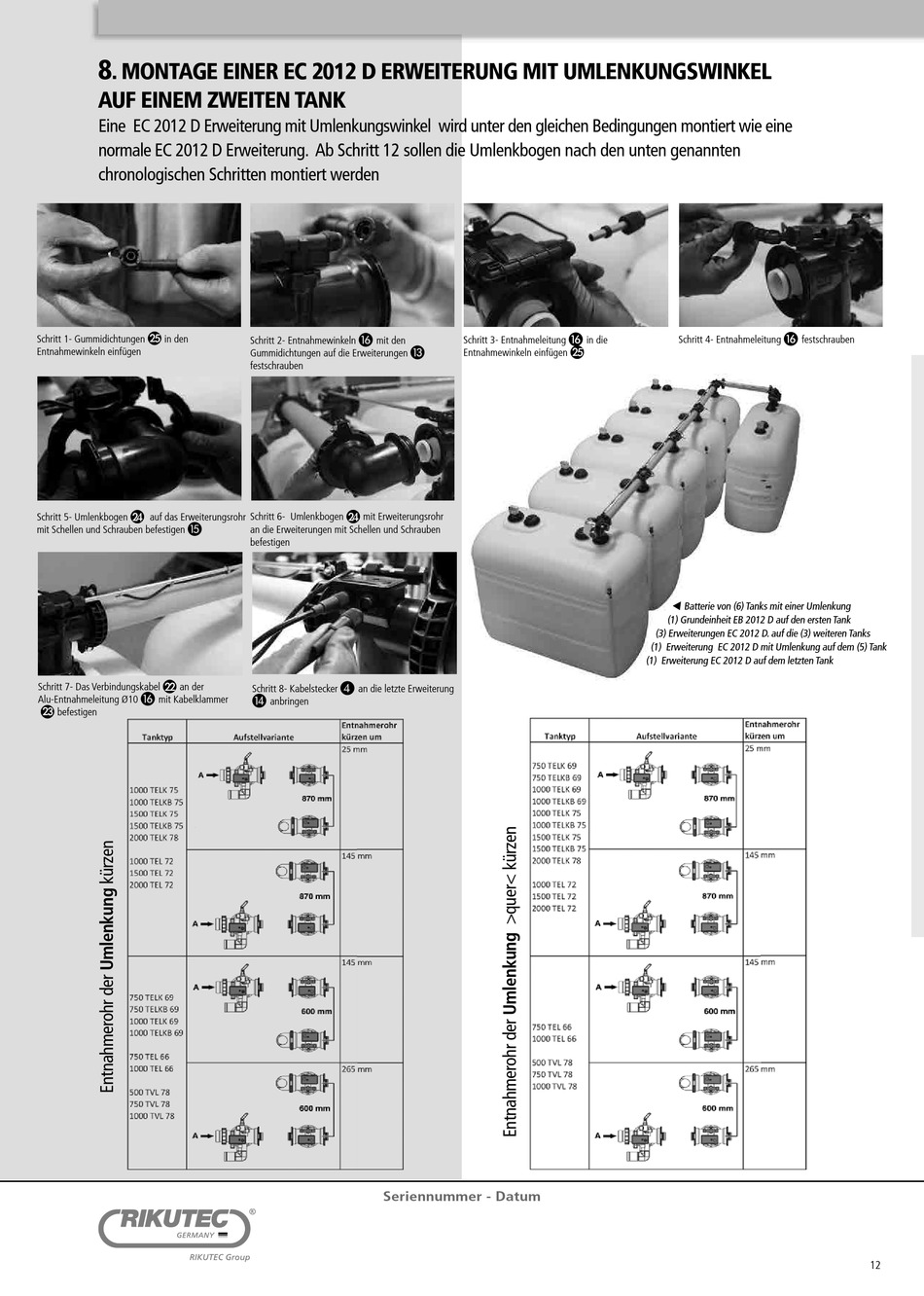

. MONTAGE EINER EC 2012 D ERWEITERUNG MIT UMLENKUNGSWINKEL
AUF EINEM ZWEITEN TANK
Eine EC 2012 D Erweiterung mit Umlenkungswinkel wird unter den gleichen Bedingungen montiert wie eine
normale EC 2012 D Erweiterung. Ab Schritt 12 sollen die Umlenkbogen nach den unten genannten
chronologischen Schritten montiert werden
Schritt 1- Gummidichtungen in den
Entnahmewinkeln einfügen
Schritt 5- Umlenkbogen auf das Erweiterungsrohr
mit Schellen und Schrauben befestigen
Schritt 7- Das Verbindungskabel an der
Alu-Entnahmeleitung Ø10 mit Kabelklammer
befestigen
Schritt 2- Entnahmewinkeln mit den
Gummidichtungen auf die Erweiterungen
festschrauben
Schritt 6- Umlenkbogen mit Erweiterungsrohr
an die Erweiterungen mit Schellen und Schrauben
befestigen
¿
Schritt 8- Kabelstecker an die letzte Erweiterung
anbringen
Seriennummer - Datum
Schritt 3- Entnahmeleitung in die
Entnahmewinkeln einfügen
Schritt 4- Entnahmeleitung festschrauben
 Batterie von (6) Tanks mit einer Umlenkung
(1) Grundeinheit EB 2012 D auf den ersten Tank
(3) Erweiterungen EC 2012 D. auf die (3) weiteren Tanks
(1) Erweiterung EC 2012 D mit Umlenkung auf dem (5) Tank
(1) Erweiterung EC 2012 D auf dem letzten Tank
