RIKUTEC BASIC Montageanleitung Seite 5

3

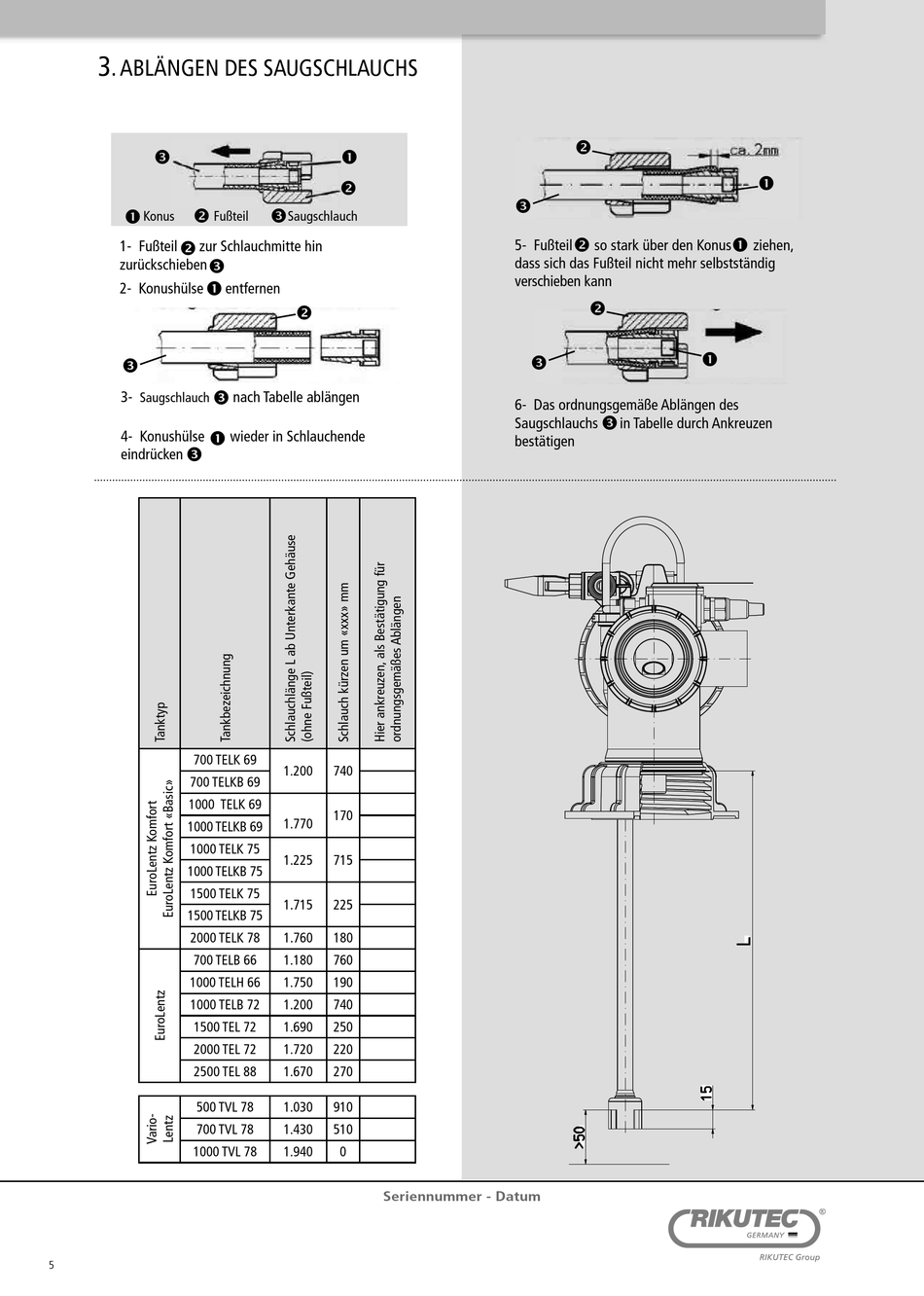

. ABLÄNGEN DES SAUGSCHLAUCHS



Konus Fußteil
1- Fußteil  zur Schlauchmitte hin
zurückschieben 

2- Konushülse


3-
Saugschlauch
4- Konushülse 

eindrücken
700 TELK 69
700 TELKB 69
1000 TELK 69
1000 TELKB 69
1000 TELK 75
1000 TELKB 75
1500 TELK 75
1500 TELKB 75
2000 TELK 78
700 TELB 66
1000 TELH 66
1000 TELB 72
1500 TEL 72
2000 TEL 72
2500 TEL 88
500 TVL 78
700 TVL 78
1000 TVL 78
5



Saugschlauch
entfernen

nach Tabelle ablängen
wieder in Schlauchende
1.200 740
170
1.770
1.225 715
1.715 225
1.760 180
1.180 760
1.750 190
1.200 740
1.690 250
1.720 220
1.670 270
1.030 910
1.430 510
1.940 0
Seriennummer - Datum



5- Fußteil so stark über den Konus
dass sich das Fußteil nicht mehr selbstständig
verschieben kann


6- Das ordnungsgemäße Ablängen des

Saugschlauchs in Tabelle durch Ankreuzen
bestätigen


ziehen,

