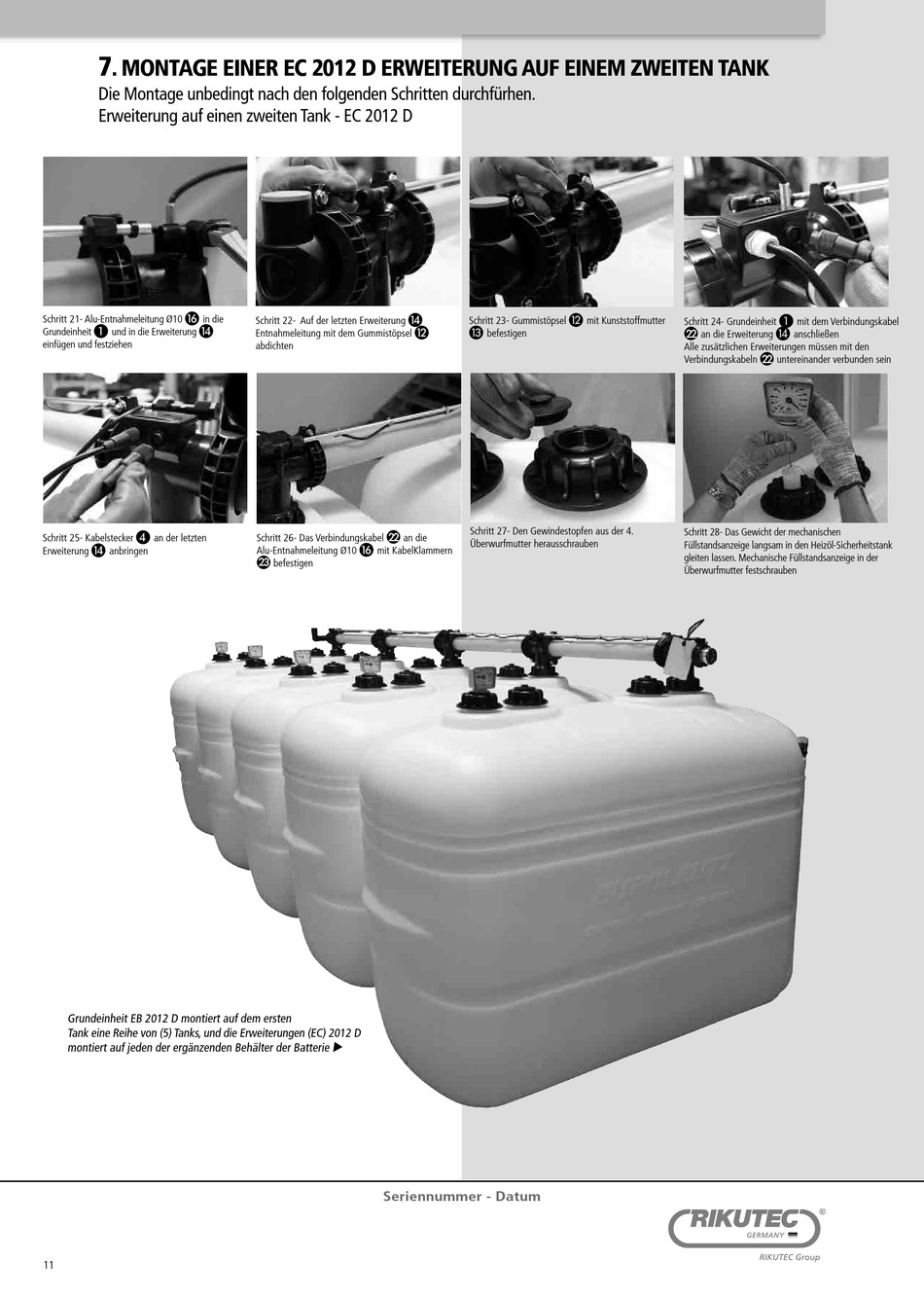

. MONTAGE EINER EC 2012 D ERWEITERUNG AUF EINEM ZWEITEN TANK
Die Montage unbedingt nach den folgenden Schritten durchfürhen.
Erweiterung auf einen zweiten Tank - EC 2012 D
Schritt 21- Alu-Entnahmeleitung Ø10 in die
³
Grundeinheit und in die Erweiterung
einfügen und festziehen
¿
Schritt 25- Kabelstecker an der letzten
Erweiterung anbringen
Grundeinheit EB 2012 D montiert auf dem ersten
Tank eine Reihe von (5) Tanks, und die Erweiterungen (EC) 2012 D
montiert auf jeden der ergänzenden Behälter der Batterie 
11
Schritt 22- Auf der letzten Erweiterung
¹
Entnahmeleitung mit dem Gummistöpsel
abdichten
Schritt 26- Das Verbindungskabel an die
Alu-Entnahmeleitung Ø10 mit KabelKlammern
befestigen
Seriennummer - Datum
¹
Schritt 23- Gummistöpsel mit Kunststoffmutter
befestigen
Schritt 27- Den Gewindestopfen aus der 4.
Überwurfmutter herausschrauben
³
Schritt 24- Grundeinheit mit dem Verbindungskabel
an die Erweiterung anschließen
Alle zusätzlichen Erweiterungen müssen mit den
Verbindungskabeln untereinander verbunden sein
Schritt 28- Das Gewicht der mechanischen
Füllstandsanzeige langsam in den Heizöl-Sicherheitstank
gleiten lassen. Mechanische Füllstandsanzeige in der
Überwurfmutter festschrauben
