RIKUTEC BASIC Montageanleitung Seite 8

5

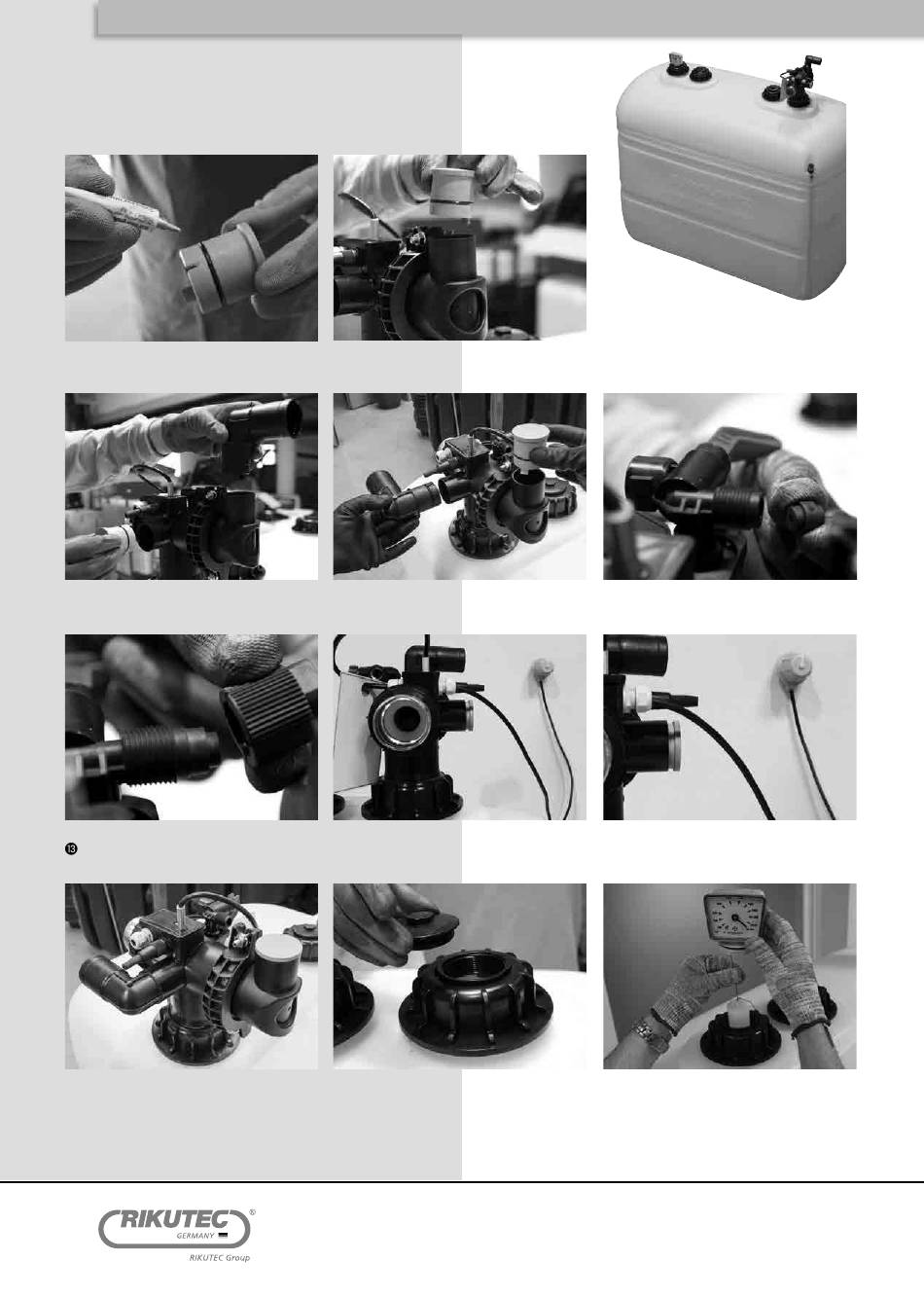

. MONTAGE EINER EB 2012 D GRUNDEINHEIT
Die Montage unbedingt nach den folgenden Schritten durchführen.
Grundeinheit für einen Einzeltank - EB 2012 D
Schritt 13- O Ring am Entlüftungsstopfen ¸
leicht einfetten ²
Schritt 15- Entlüftungswinkel Ø 70mm º verstellbar
nach Wunsch
Schritt 18- Gummistöpsel ¸ mit Kunststoffmutter
befestigen
Schritt 21- Kabelstecker ¿ an der Grundeinheit ³
anbringen
Schritt 14- Entlüftungsstopfen ¹ in die Grundein-
heit oder Entlüftungswinkel Ø 70mm einklipsen º
Schritt 16-Entlüftungswinkel (Durchmesser Symbol)
42mm ¶ min. waagerecht montieren.
Schritt 19- Feuchtraumkabel 2 x 1 mm² (kein
Lieferbestandteil) 10mm abisolieren und nach
Skizze an die Grundeinheit ³ anschließen
Schritt 22- Den Gewindestopfen aus der 4
Überwurfmutter herausschrauben
Seriennummer - Datum
Grundeinheit EB 2012 D
auf einem Einzeltank
Schritt 17- Entnahmeleitung ³ mit dem
Gummistöpsel ¹ abdichten
Schritt 20- Das andere Feuchtraumkabelende 10mm
abisolieren und an der Armatur für Wandmontage
anschließen
Schritt 23- Das Gewicht der mechanische
Füllstandsanzeige in den Heizöl-Sicherheitstank lang-
sam gleiten lassen Mechanische Füllstandsanzeige in
der Überwurfmutter festschrauben
