RIKUTEC BASIC Montageanleitung Seite 4

2

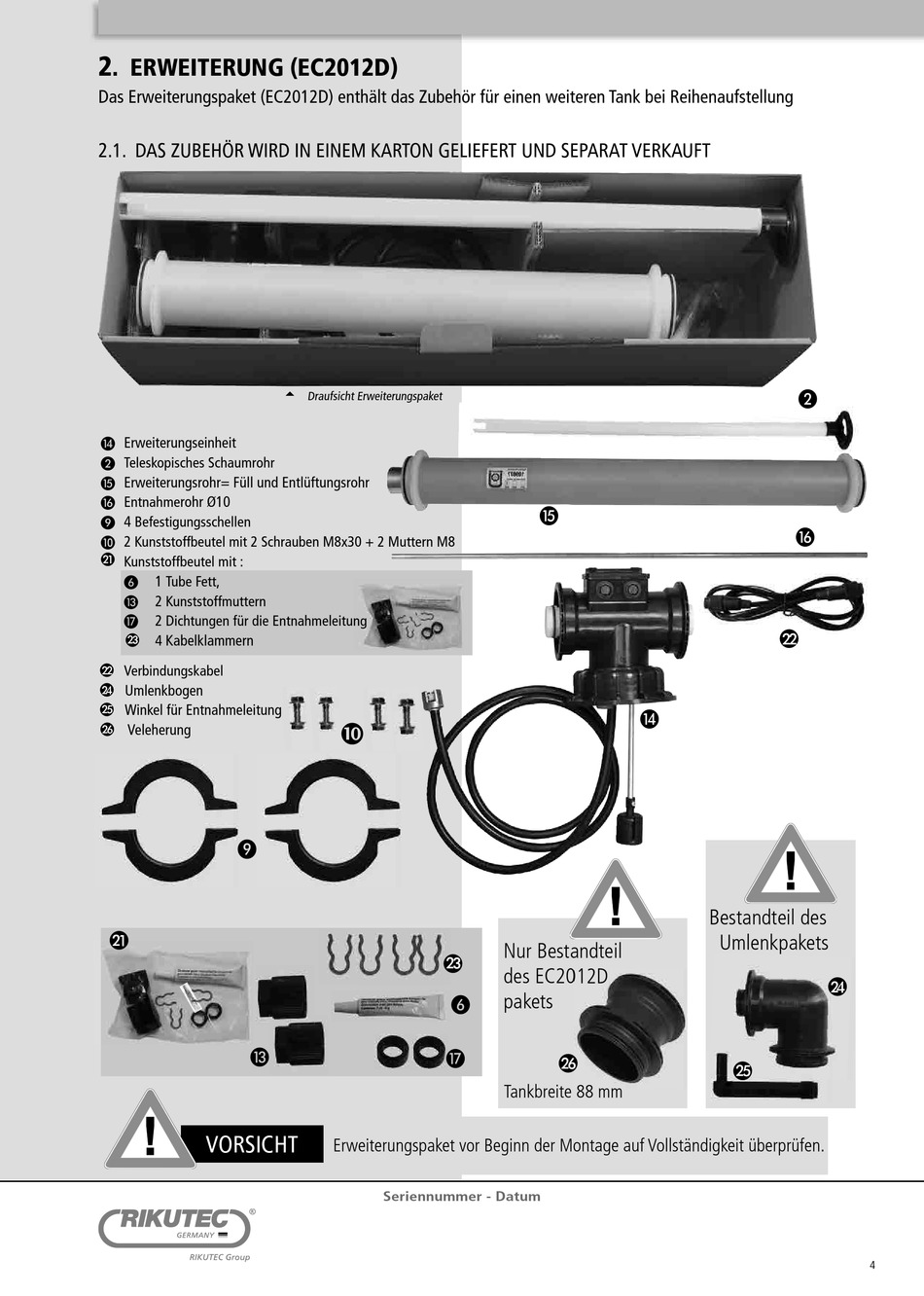

. ERWEITERUNG (EC2012D)
Das Erweiterungspaket (EC2012D) enthält das Zubehör für einen weiteren Tank bei Reihenaufstellung
2.1. DAS ZUBEHÖR WIRD IN EINEM KARTON GELIEFERT UND SEPARAT VERKAUFT
Erweiterungseinheit
· Teleskopisches Schaumrohr
Erweiterungsrohr= Füll und Entlüftungsrohr
Entnahme rohr Ø10
¾ 4 Befestigungsschellen
µ 2 Kunststoffbeutel mit 2 Schrauben M8x30 + 2 Muttern M8
Kunststoffbeutel mit :
1 Tube Fett ,
²
2 Kunststoffmuttern
2 Dichtungen für die Entnahmeleitung
4 Kabelklammern
Verbindungskabel
Umlenkbogen
Winkel für Entnahmeleitung
Veleherung
¾
VORSICHT
 Draufsicht Erweiterungspaket

²
Erweiterungspaket vor Beginn der Montage auf Vollständigkeit überprüfen.
Seriennummer - Datum
Nur Bestandteil
des EC2012D des EC2012D
pakets
Tankbreite 88 mm
·
Bestandteil des
Umlenkpakets
4
