RIKUTEC BASIC Montageanleitung Seite 10

7

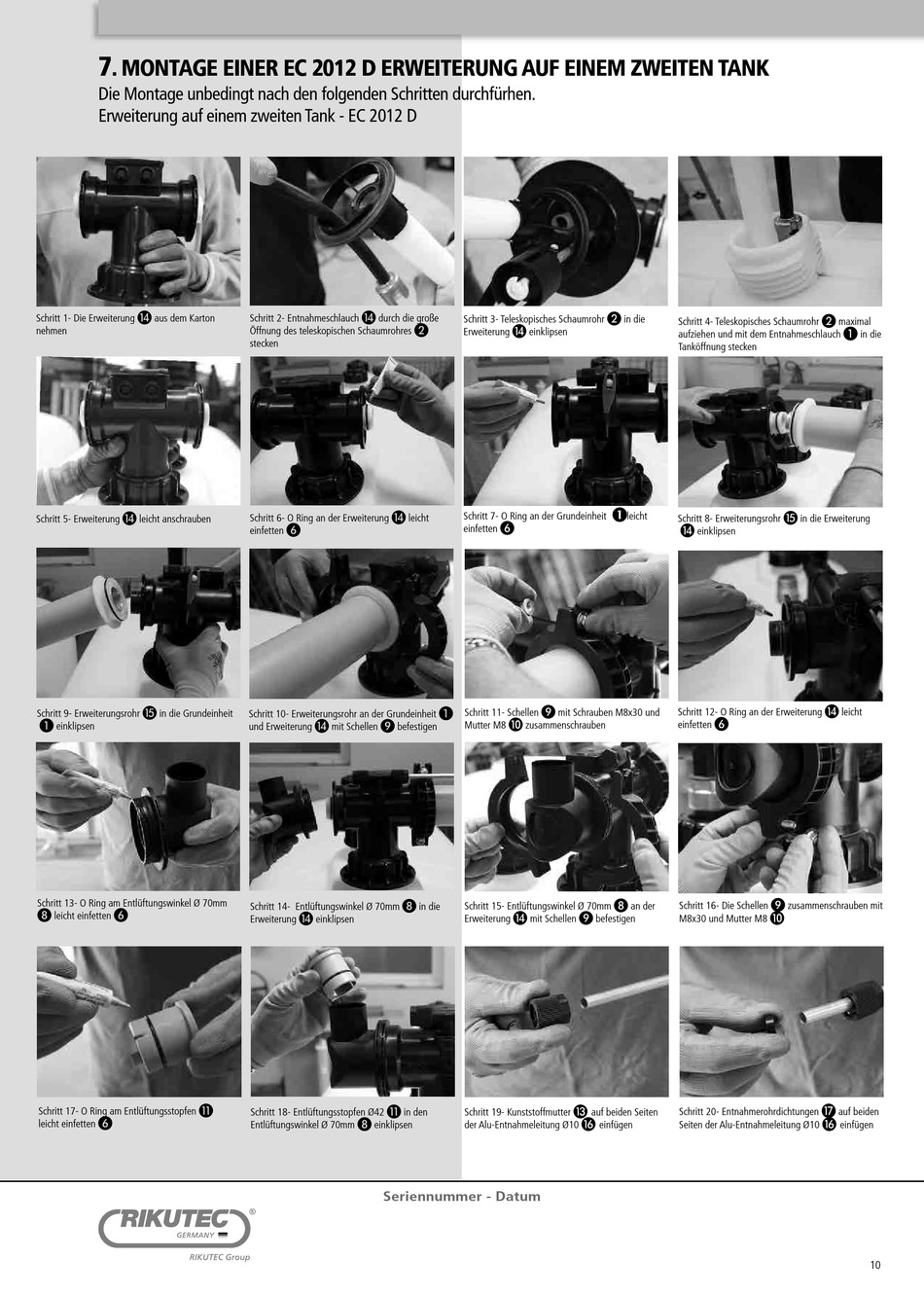

. MONTAGE EINER EC 2012 D ERWEITERUNG AUF EINEM ZWEITEN TANK
Die Montage unbedingt nach den folgenden Schritten durchfürhen.
Erweiterung auf einem zweiten Tank - EC 2012 D
Schritt 1- Die Erweiterung aus dem Karton
nehmen
Schritt 5- Erweiterung leicht anschrauben
Schritt 9- Erweiterungsrohr in die Grundeinheit
³
einklipsen
Schritt 13- O Ring am Entlüftungswinkel Ø 70mm
º ²
leicht einfetten
¸
Schritt 17- O Ring am Entlüftungsstopfen
²
leicht einfetten
Schritt 2- Entnahmeschlauch durch die große
·
Öffnung des teleskopischen Schaumrohres
stecken
Schritt 6- O Ring an der Erweiterung leicht
²
einfetten
Schritt 10- Erweiterungsrohr an der Grundeinheit
¾
und Erweiterung mit Schellen befestigen
º
Schritt 14- Entlüftungswinkel Ø 70mm in die
Erweiterung einklipsen
¸
Schritt 18- Entlüftungsstopfen Ø42 in den
º
Entlüftungswinkel Ø 70mm einklipsen
Seriennummer - Datum
·
Schritt 3- Teleskopisches Schaumrohr
Erweiterung einklipsen

Schritt 7- O Ring an der Grundeinheit
²
einfetten
¾
³ Schritt 11- Schellen mit Schrauben M8x30 und
µ
Mutter M8 zusammenschrauben
Schritt 15- Entlüftungswinkel Ø 70mm
¾
Erweiterung mit Schellen befestigen
Schritt 19- Kunststoffmutter auf beiden Seiten
der Alu-Entnahmeleitung Ø10 einfügen
in die
Schritt 4- Teleskopisches Schaumrohr
aufziehen und mit dem Entnahmeschlauch
Tanköffnung stecken
leicht
Schritt 8- Erweiterungsrohr
einklipsen
Schritt 12- O Ring an der Erweiterung
²
einfetten
º ¾
an der Schritt 16- Die Schellen zusammenschrauben mit
µ
M8x30 und Mutter M8
Schritt 20- Entnahmerohrdichtungen
Seiten der Alu-Entnahmeleitung Ø10
·
maximal
³
in die
in die Erweiterung
leicht
auf beiden
einfügen
