Inbetriebnahme Schritte
3.4 Anschluß der Spannungsversorgung
Das COMBI-Modul 167 besitzt zwei getrennte Spannungsver-
sorgungseingänge.
Der Eingang 24 VDC-CPU versorgt den Controllerteil und die Relais
des COMBI-Moduls 167. Die typische Stromaufnahme beträgt
80..100 mA.
Am Eingang
24
VDC-Ext. werden
die
Transistorausgänge
(OUT8..15) und PWM-Ausgänge (OUT16..17) versorgt. Die Strom-
aufnahme ist abhängig von der angeschlossenen Last an diesen
Ausgängen und kann max. 4 A betragen.
Für die erste Inbetriebnahme ist es ausreichend, die Spannungsver-
sorgungseingänge parallel an einem Netzteil 24 VDC/ 1..6 A zu be-
treiben. Der Anschluß ist nachfolgend Bild 2 zu entnehmen, und im
spannungslosen Zustand herzustellen.

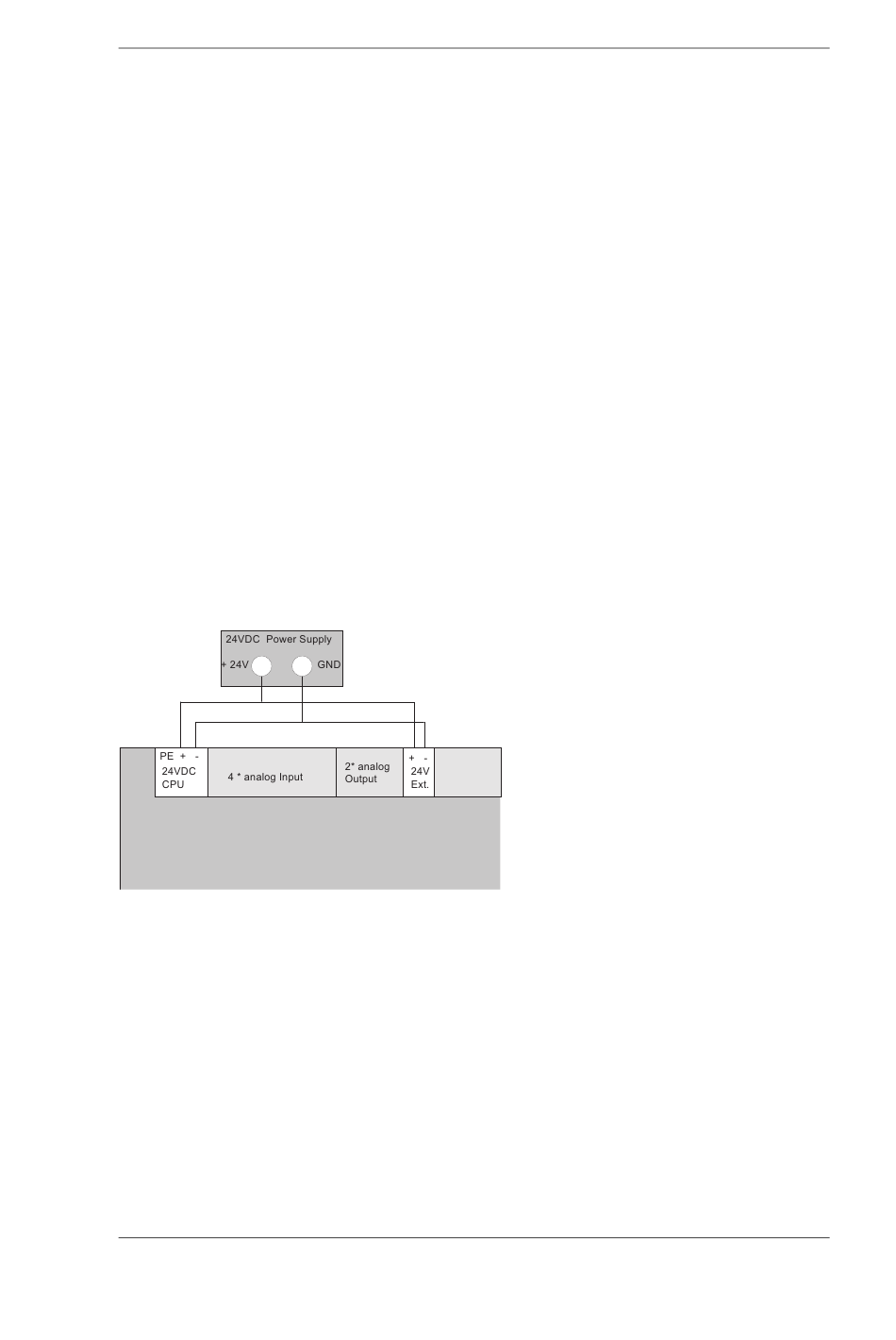

Bild 2:
Anschluß Spannungsversorgung
