Inbetriebnahme Schritte
Schalten Sie jetzt das Netzteil ein und betätigen sie den RESET-Taster
auf dem COMBI-Modul 167.
Drücken Sie den „Connect" Button der FalshTools98, um eine
Verbindung mit dem COMBI-Modul 167 herzustellen.
Es erscheint ein Konfigurationsfenster für die serielle Schnittstelle
Ihres Rechners, wie in Bild 4 dargestellt.

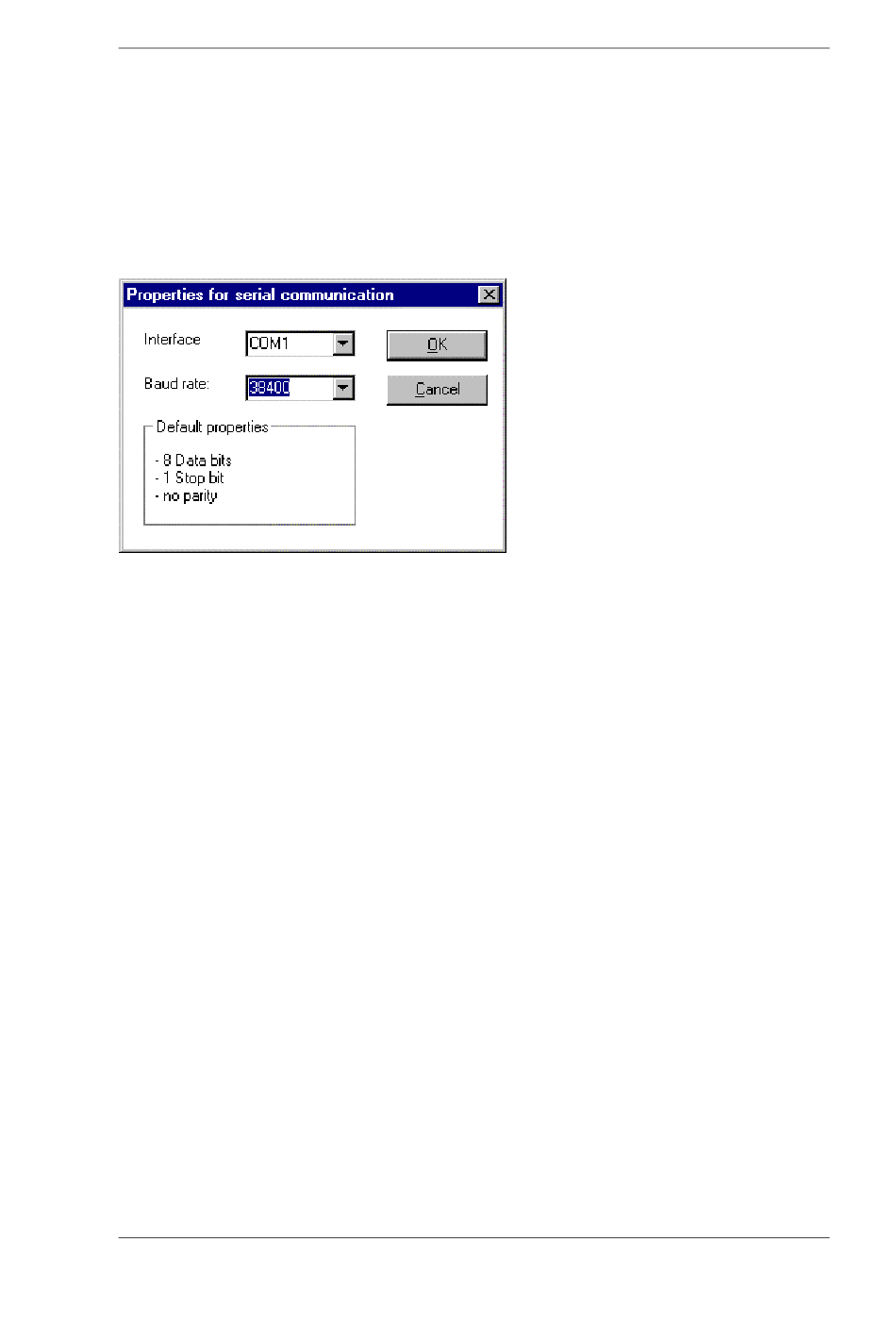

Bild 4:
Serial Interface
Stellen Sie bei „Interface" Ihre COM(x) ein, an der Sie das
COMBI-Modul 167 an Ihren PC angeschlossen haben. Im Menü
„Baudrate" können Sie die maximal nutzbare Übertragungs-
geschwindigkeit an Ihrem PC einstellen, dabei werden alle ange-
gebenen Baudraten des Menüs vom COMBI-Modul 167 untertützt.
Die zu verwendende Baudrate ist abhängig von den Eigenschaften der
seriellen Schnittstelle Ihres Rechners. Eine Baudrate von 38400 Baud
sollte jedoch immer funktionieren. Drücken Sie den „OK" Button, um
die Verbindung zum COMBI-Modul 167 aufzubauen.
Wenn keine Verbindung zustande kommt, überprüfen Sie, ob der
Boot-Jumper JP300 gesteckt ist und die serielle Verbindung vom
COMBI-Modul zum Rechner richtig hergestellt ist. Überprüfen Sie
weiterhin, ob die Spannungsversorgungen richtig angeschlossen sind
und das Netzteil eingeschaltet ist. Ist das der Fall, drücken Sie nun
den RESET-Taster beim COMBI-Modul 167, danach drücken Sie den
„Connect" Button in den FlashTools16W. Stellen Sie eine kleinere
Baudrate ein und versuchen Sie es erneut.
