3 Inbetriebnahme Schritte
3.1 Vorbereiten des COMBI-Modul 167
Für die Inbetriebnahme des COMBI-Modul 167 ist es notwendig, die
Abdeckhaube zu entfernen. Dies geschieht am einfachsten mit einen
Schraubendreher, mit dem man vorsichtig die Abdeckhaube aus den
Seitenteileinrastungen aushebelt. Dann nimmt man Abdeckhaube nach
oben hin ab.
Auf den COMBICON-Steckverbindern befindet sich ein Aufkleber
mit der Funktion und Anschlußbelegung der Steckkontakte. Die fol-
gende Abbildung stellt die Anordnung der Funktionsblöcke auf den
COMBICON-Steckverbindern dar. Die Abbildung kann als Orien-
tierungshilfe
für
dienen.
24VDC
2* analog
4 * analog Input
CPU
Output
BOOT-Jumper
2.RS232
1.RS232
CAN

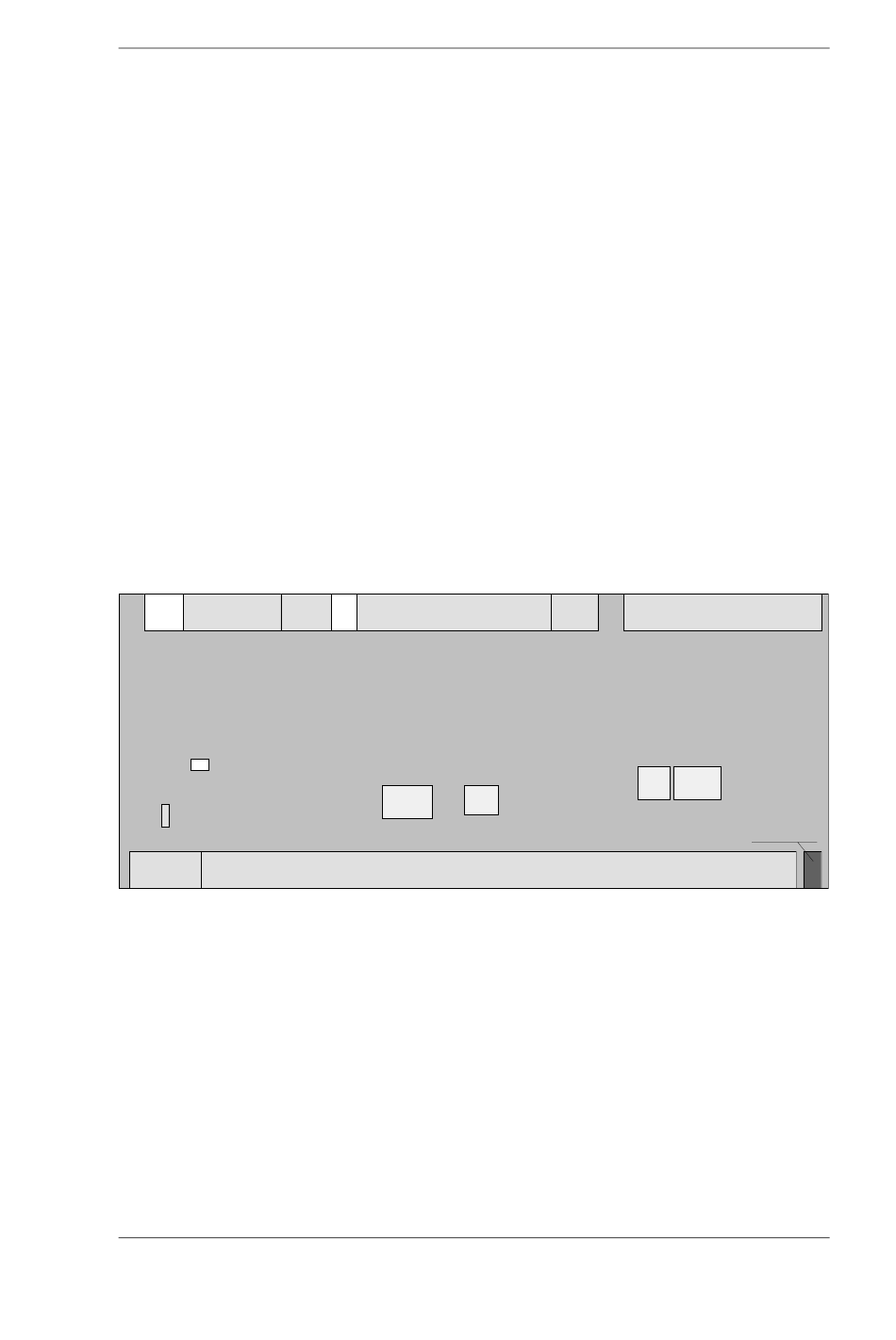

Bild 1:
Funktionsblöcke des COMBI-Modul 167
© PHYTEC Elektronik GmbH 2001
die
nachfolgenden
24V
8 * 24V High-Side Switch
Ext
LED
1 * POWER
RESET
3 * USER
24 * 24V digital Input
L-516d_2
Inbetriebnahme Schritte
Inbetriebnahme-Schritte
2 * 24V
8 * 250V Relay
PWM
HEX
DIP
Encoding
Swich
Switch
RUN/STOP-Switch
3
