C O S M O – W O H N R A U M L Ü F T U N G
4.1.1.1.2 Cosmo eco – Steuerung (Produktname noch nicht definiert)
Die Steuerung des Cosmo eco entspricht der Funktionalität des LUNOS e².
Neu ist die Verwendung einer Folientastatur in einem Schalterrahmen in Kombination mit einem
Steuerteil und einem 12V Netzteil. Alle Komponenten können in einer Unterputzdose untergebracht
werden oder in eine elektrische Verteilung im Haus eingesetzt werden.
Generell erfolgt die Steuerung der Geräte über ein dreiadriges Kabel in einer Sternförmigen Verkabelung
der Lüfter mit der jeweiligen Steuerung. Dabei wird eine 12V – Versorgungsspannung erzeugt sowie ein
Gleichspannungs – Steuersignal. Die maximale Leitungslänge beträgt 50m und sollte nicht überschritten
werden.
LUNOS stellt ein Netzteil oder einen Transformator mit einer Eingangsspannung von 230V und einer
Ausgangsspannung von 12V zur Verfügung. Technisch entspricht dieses Netzteil dem LUNOS 5/NT18;
039 973. Das Netzteil verfügt über eine Leistung von mindestens 18W und kann in einer Schalterdose
montiert werden. Mit diesem Netzteil können maximal 6 Cosmo eco versorgt bzw. angeschlossen
werden.
Die eigentliche Steuereinheit entspricht der Baugröße der LUNOS 5/UNI; 039 975. Es sind jedoch nicht
alle Einstell- und Anschlussvarianten dieser Steuerung vorhanden. Es können ausschließlich Cosmo eco
– Lüfter angeschlossen und gesteuert werden. Fernsteuerungen oder Zeitfunktionen sind nicht
vorgesehen und nicht optional anschließbar. Diese Steuereinheit wird von dem beschriebenen Netzteil
D E N S I C H T B A R E N T E I L D E R S T E U E R U N G B I L D E T D A S
oder Transformator mit Spannung versorgt und bildet die Grundeinheit der Cosmo – Steuerung.
F O L I E N D I S P L AY M I T F O L G E N D E M D E S I G N :
Den sichtbaren Teil der Steuerung bildet das Foliendisplay mit folgendem Design:
Pflichtenheft „Cosmo eco, EL und ALV"
integrierten Feuchte- und Temperatursensor automatisch nach Bedarf geregelt. Der Sensor ist in der
Folientastatur integriert, d.h. die Feuchtigkeit wird am Einbauort der Folientastatur gemessen.
Ab ca. 54% rel. Luftfeuchtigkeit am Einbauort regelt die Steuerung automatisch und stufenlos den
Volumenstrom.
Leuchtet die rote LED an der Filterwechselanzeige ist dies der Hinweis für den Nutzer, dass der Filter
an den Lüftern gereinigt oder getauscht werden muss. Mit Bestätigung des integrierten Tasters kann
die Anzeige zurückgesetzt und der Filterwechsel bestätigt werden.

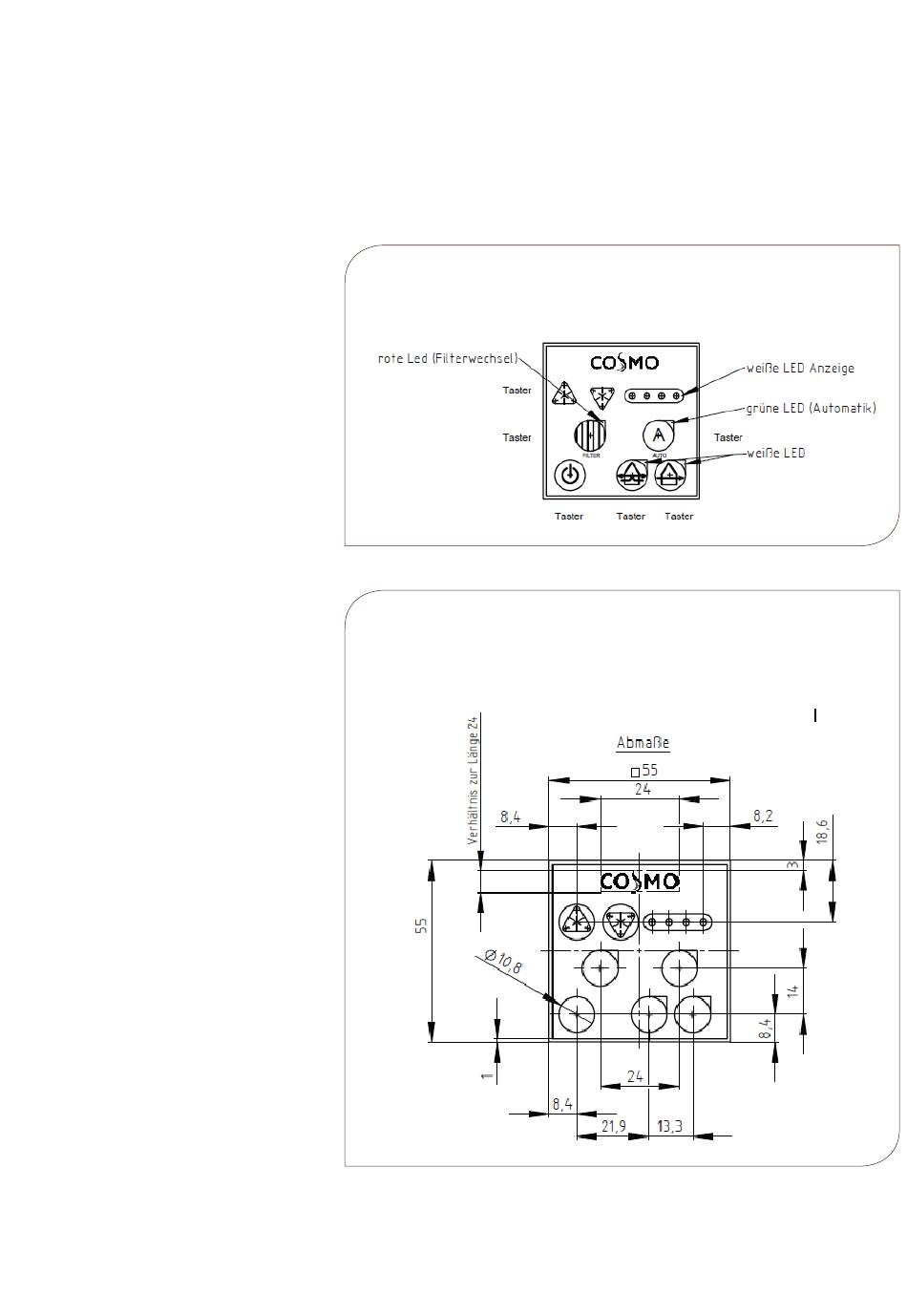

Fig. 2: Cosmo eco – Steuerung, Foliendisplay
Mit einem Ein/Aus - Taster können alle angeschlossenen Geräte ein- oder ausgeschaltet werden.
Ein entsprechendes Muster ist Cosmo bereits ausgehändigt worden und wurde auf der ISH 2015 in
Frankfurt der Öffentlichkeit vorgestellt.
Der Nutzer hat zusätzlich die Möglichkeit, zwischen einem Reversierbetrieb und einem kontinuierlichen
Betrieb der Lüfter (Spülbetrieb) zu wählen. Im Reversierbetrieb wechseln die Lüfter etwa alle 70
Die Folientastatur wird in einen weißen Schalterrahmen (Muster ebenfalls vorgestellt) eingesetzt und
Sekunden die Laufrichtung. Im Spülbetrieb ist die Laufrichtung konstant in eine Richtung festgelegt.
dient als Bedieneinheit für den Nutzer. Die Folientastatur wird mit der Grundeinheit der Cosmo eco –
F O L G E N D E A B M E S S U N G E N H A T D I E F O L I E N T A S T A T U R B Z W . H A T
Beide Funktionen werden jeweils mit weißen LEDs optisch dargestellt.
Steuerung verbunden und ebenfalls durch das Netzteil bzw. den Transformator mit Spannung versorgt.
D A S B E D I E N F E L D :
Eine Einbaudose ist nicht Lieferbestandteil von LUNOS.
Der Nutzer kann mit Hilfe der Pfeiltasten den Lüfter in vier Betriebsstufen (15m³/h, 20m³/h, 30m³/h
und 38m³/h) schalten. Vier weiße LEDs zeigen den jeweiligen Betriebszustand dauerhaft an.
Folgende Abmessungen hat die Folientastatur bzw. hat das Bedienfeld:
Mit der Taste „A" kann der sog. Automatikbetrieb gestartet werden. Dieser wird zusätzlich durch eine
grüne LED optisch angezeigt. Im Automatikbetrieb werden die Cosmo eco – Lüfter über einen
Fig. 3: Abmessungen Cosmo eco – Steuerung
