Kingspan WATCHMAN Flo Technisches Handbuch Seite 13

Supervisión inteligente

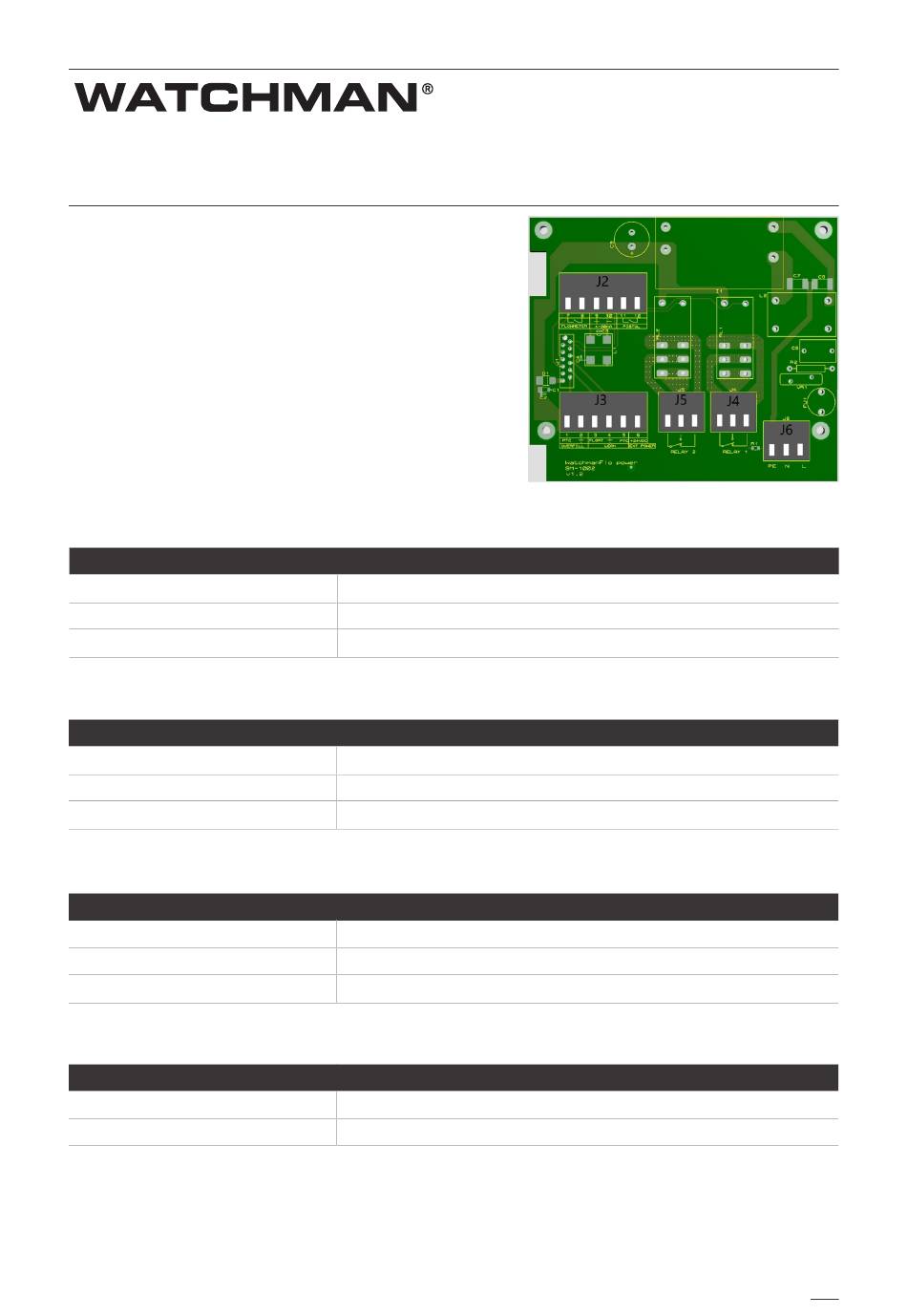

3.1 Conectores
Nota:
Cable sólido: 28-14 AWG/0,08-2,08 mm²
■
Cable trenzado: 28-14 AWG/0,08-2,08 mm²
■
Longitud de la raya del cable: 6-7 mm
■
Se requieren férulas de engarce para el cable trenzado
■
3.2 Entrada de red
L
N
PE
3.3 Salida relé 1
3.4 Salida relé 2
3.5 Entrada de prevención de sobrellenado PTC
1
2
Tensión de activación del sensor: 24 V CC
■
Corriente máxima: 120 mA
■
Flo
J6
Energizada
Neutral
Tierra
J4
Normalmente abierta
Común
Normalmente cerrada
J5
Normalmente cerrada
Común
Normalmente abierta
J3
PTC
PTC
13
