Intelligente Überwachung

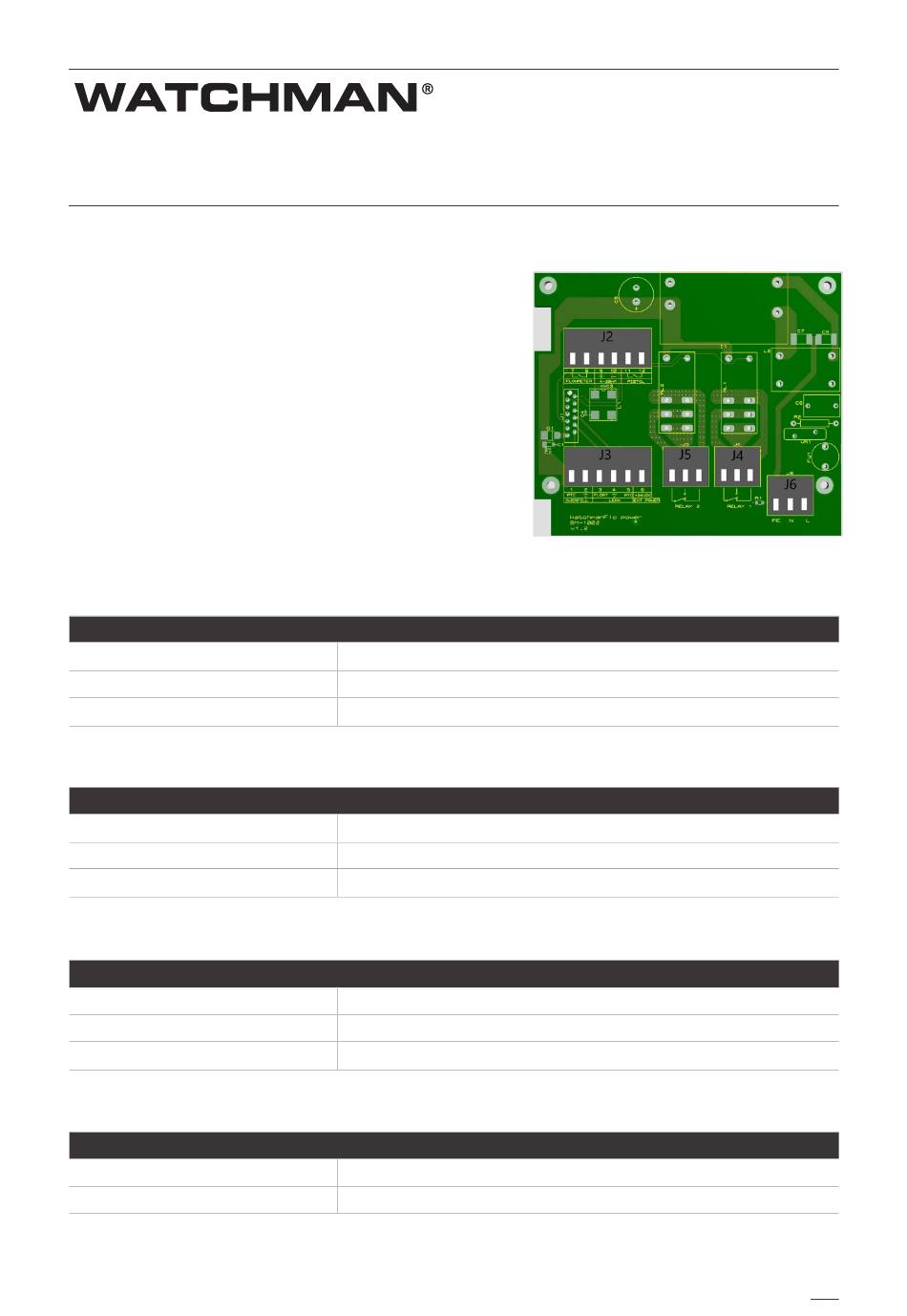

3. Elektrische Anschlüsse
3.1 Anschlüsse
1.1 Enclosure
Hinweis:
Massivdraht: 28-14 AWG / 0,08-2,08 mm²
■
Litzendraht: 28-14 AWG / 0,08-2,08 mm²
■
Abisolierlänge: 6-7 mm
■
Für Litzendrähte sind Crimp-Aderendhülsen erforderlich.
■
3.2 Netzeingang
L
N
PE

3.3 Relais 1 Ausgang

3.4 Relais 2 Ausgang

3.5 PTC-Eingang Überfüllungsschutz
1
2
Sensor-Erregerspannung: 24 VDC
■
Max. Stromaufnahme: 120 mA
■
Flo
J6
Phase
Neutralleiter
Erdung
J4
Normalerweise Offen (NO)
Gemeinsam
Normalerweise geschlossen (NC)
J5
Normalerweise geschlossen (NC)
Gemeinsam
Normalerweise Offen (NO)
J3
PTC
PTC
22
