- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! TK-420...
- Seite 2 Inhaltsverzeichnis 1 Die Betriebs- und Montageanleitung ......................... 3 1.1 Allgemeines ................................3 1.2 Warnhinweise und Symbole ..........................4 2 Grundlegende Sicherheitshinweise ........................... 5 2.1 Bestimmungsgemäße Verwendung ........................5 2.2 Organisatorische Maßnahmen ..........................5 2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten ................6 2.4 Lage von Sicherheitsplaketten und Kennzeichnungen ..................
- Seite 3 1 Die Betriebs- und Montageanleitung 1.1 Allgemeines Diese Betriebs- und Montageanleitung soll erleichtern, - Bedienung, einschließlich Rüsten, Störungsbehebung die Maschine kennenzulernen und ihre bestimmungs- im Arbeitsablauf, Beseitigung von Produktionsab- gemäßen Einsatzmöglichkeiten zu nutzen. fällen, Pflege, Entsorgung von Betriebs- und Hilfs- Die Betriebs- und Montageanleitung enthält wichtige stoffen Hinweise, die Maschine sicher, sachgerecht und wirt-...
- Seite 4 1.2 Warnhinweise und Symbole Betriebsanleitung lesen GEFAHR! bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. WARNUNG! bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises kön- nen Tod oder schwerste Verletzungen eintreten. VORSICHT! bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises kön- nen leichte Verletzungen eintreten.
- Seite 5 2 Grundlegende Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung Das Produkt ist nach dem Stand der Technik und den bestimmungsgemäß. Für hieraus resultierende Schä- anerkannten sicherheitstechnischen Regeln gebaut. den haftet der Hersteller/Lieferer nicht. Das Risiko trägt Dennoch können bei seiner Verwendung Gefahren für allein der Anwender.
- Seite 6 2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten Arbeiten an/mit dem Produkt dürfen nur von zuver- Arbeiten an elektrischen Ausrüstungen des Produk- lässigem Personal durchgeführt werden. Gesetzlich zu- tes dürfen nur von einer Elektrofachkraft oder von un- lässiges Mindestalter beachten! terwiesenen Personen unter Leitung und Aufsicht ei- ner Elektrofachkraft gemäß...

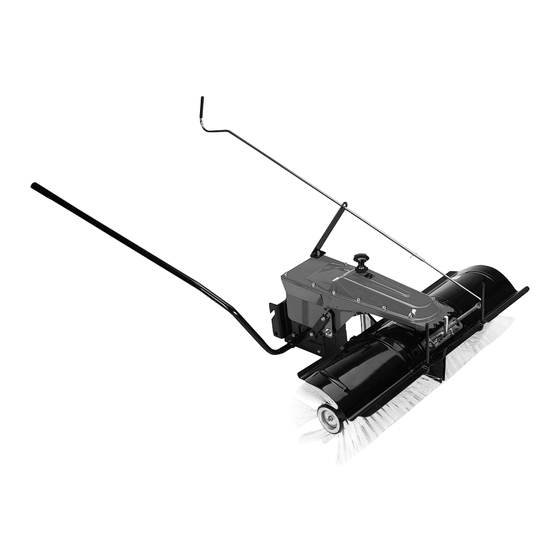

- Seite 7 3 Auslieferungszustand und Lieferumfang Kontrolle der Originalverpackung. Lieferumfang Kehrmaschine Lieferumfang Überprüfen Sie die gelieferte Kehrmaschine auf Übereinstimmung. Die Transportverpackung ist dem Recycling zuzuführen. Kehrmaschine Bedienhebel Bedienstange Haken Führung Eingriffschutz...
- Seite 8 4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung Ø = 15 m max. Höchstgeschwindig- keit 5 km/h Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Gefahr durch fortschleu- dernde Teile bei laufendem Motor - Sicherheitsabstand halten.
- Seite 9 5 Montage 5.1 Vorbereitende Maßnahmen vor der Montage GEFAHR! In der Nähe von laufenden Antrieben besteht erhöhte Verletzungsgefahr. Sicherheitstechnische Hin- weise beachten. WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi- chert sein. Zündschlüssel abziehen und Feststellbremse aktivieren. WICHTIG! Anhand der Ersatzteilliste dieser Anleitung ist die Vollständigkeit der gelieferten Bausätze zu überprü- fen.
- Seite 10 Kehrmaschine. Kehrmaschine anheben. Stützrad mit Hülse, Schraube und Mutter. Hülse in das Stützrad schieben. Das Stützrad in der Radgabel positionieren. Schraube mit Scheibe durch die entsprechende Bohrung der Radgabel M 12 x 70 und des Stützrades schieben.
- Seite 11 Scheibe aufsetzen und Mutter aufdrehen. 13-24-2 Mit zwei Ring-Maulschlüsseln fest anziehen. SW 19 Rechte und linke Stütze demontieren. SW 17 Teile mit Wiederverwendung für die Einlagerung der Kehrmaschine. Aufnahme montieren. Schrauben fest anziehen.
- Seite 12 Kehrmaschine vor dem Rasentraktor positionieren. Das Getriebegehäuse anheben. Kehrmaschine in den Schnellwechsler einhängen. Schnellwechsler mit dem Bolzen sichern. Keilriemen auf die Keilriemenscheibe von Kehrmaschine und Rasentraktor legen. GEFAHR! Keilriemenscheibe nur bei abgezogenem Zündschlüs- sel durchdrehen. VORSICHT! Quetschgefahr. Korrekt montierter Keilriemen.
- Seite 13 Kehrmaschine nach vorn ziehen. Dadurch wird der Antriebsriemen vom Rasentraktor zum Getriebe gespannt. Eine zweite Person zieht die Schrauben des Gehäuses fest. Eingriffschutz mit Befestigungsmaterial. Eingriffschutz mit Schraube und Scheibe montieren. 2 x M8 x 16 2 x 11-34-3 Hebel mit Stützlasche und Befestigungsmaterial.
- Seite 14 Schraube mit Scheibe durch die Bohrung des Hebels stecken und Stützlasche aufschieben. 1 x M10 x 25 WICHTIG! Auf die Position des Anschlags achten. 2 x 11-34-3 Scheibe und Mutter aufsetzen und lose vormontieren. Mutter nicht fest anziehen. 2 x 11-34-3 WICHTIG! Sicherungsmutter muss greifen.
- Seite 15 Scheibe auflegen und Sicherungsmutter aufdrehen. 2 x 11-34-3 1 x M10(S) Mutter jedoch nicht festziehen. WICHTIG! SW 17 Sicherungsmutter muss greifen. Hebel mit Scheibe und Federstecker sichern. 3 x 21.0-37-3 Korrekt montierter Hebel. Bediengestänge mit Befestigungsmaterial.
- Seite 16 Schraube demontieren, Führung positionieren. Schraube mit Scheibe durchstecken und festschrauben. Haken von unten in die Schwenkeinheit einführen. Bediengestänge durch die Führung schieben. Haken und Bediengestänge zusammenstecken.
- Seite 17 Haken und Bediengestänge mit Federstecker sichern. Die Bedienstange sollte vom Fahrersitz aus bequem erreichbar sein. Mähwerk anheben. Betriebsanleitung des Rasentraktorherstellers lesen. WARNUNG! Maschine nur betreiben, wenn das Mähwerk in der höchsten Position ist. Andernfalls ist ein Eingriff in den Keilriementrieb vom Motor zur Kehrmaschine möglich. WARNUNG! Darauf achten, dass alle Schutzeinrichtungen fest montiert sind.
- Seite 18 6 Inbetriebnahme 6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb Jede sicherheitsbedenkliche Arbeitsweise unterlassen! Vor Fahrtantritt/Arbeitsbeginn prüfen, ob Bremsen, Vor Arbeitsbeginn sich an der Einsatzstelle mit der Ar- Lenkung, Signal- und Beleuchtungseinrichtungen beitsumgebung vertraut machen. Zur Arbeitsumge- funktionsfähig sind! bung gehören z. B. die Hindernisse im Arbeits- und Vor dem Verfahren der Maschine stets die unfallsichere Verkehrsbereich, die Tragfähigkeit des Bodens und Unterbringung des Zubehörs kontrollieren!
- Seite 19 6.2 An- und Abkuppeln der Kehrmaschine Betriebsanleitung des Rasentraktorherstellers lesen. GEFAHR! Motor ausschalten, den Rasentraktor abkühlen lassen, gegen unbeabsichtigtes Starten und gegen Wegrollen sichern. WARNUNG! Ein falsch montiertes Abgasrohr führt zu einem Wärmestau. 2) Kehrmaschine an den Rasentraktor heranziehen. 3) Den Anbaurahmen in die Aufnahmebolzen des Rasentraktors einhängen.
- Seite 20 6) Kehrmaschine am Getriebegehäuse anheben und 7) Korrekt montierte Kehrmaschine. Bügel auf beiden Seiten einstecken. Leichtes Rüt- teln am Hebel zum Anheben der Kehrbürste verein- facht das Einstecken der Bügel. 8) Mähwerk anheben. Betriebsanleitung des Rasentraktorherstellers lesen. WARNUNG! Maschine nur betreiben, wenn das Mähwerk in der höchsten Position ist. Andernfalls ist ein Eingriff in den Keilriementrieb vom Motor zur Kehrmaschine möglich.
- Seite 21 6.3 Bürstendruck 1) Das Stützrad läßt sich durch Drehen am Ballengriff 2) Drehen im Uhrzeigersinn (+) : Bürste anheben in der Höhe verstellen. Entgegen dem Uhrzeigersinn (-) : Bürste absenken 3) Optimaler Bürstendruck: Senken Sie die Bürste so- weit ab, dass sie gerade eben den Boden berührt. Dann noch 3 Umdrehungen entgegen dem Uhrzei- gersinn in Pfeilrichtung (-) drehen.
- Seite 22 6.4 Einstellen der Wurfrichtung WARNUNG! Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. 1) Zum leichten Verstellen der Wurfrichtung bitte die 2) Die Wurfrichtung kann 5-fach verstellt werden. Hier: Kehrmaschine anheben.
- Seite 23 6.5 Kehrgutbehälter (Zubehör) GEFAHR! Motor ausschalten. Den Rasentraktor gegen unbeabsichtigtes Starten und gegen Wegrollen sichern. Betriebsanleitung des Rasentraktorherstellers lesen! 1) Kehrgutbehälter auf die Aufnahmestangen stecken 2) Kehrgutbehälter in unterer Position. und nach unten schieben. 3) Achten Sie darauf, dass sich die obere Gummilippe des Behälters unter der Kehrbürstenabdeckung befindet. VORSICHT! Niemals mit vollem Kehrgutbehälter die Kehrmaschine anheben, da sonst der Rasentraktor beschädigt werden kann.
- Seite 24 6.6 Entleeren des Kehrgutbehälters GEFAHR! Motor ausschalten. Den Rasentraktor gegen unbeabsichtigtes Starten und gegen Wegrollen sichern. Betriebsanleitung des Rasentraktorherstellers lesen! 1) Am vorderen Kehrgutbehälterrahmen anheben. Kehrgut fällt heraus. VORSICHT! Niemals mit vollem Kehrgutbehälter die Maschine anheben, da sonst der Rasentraktor beschädigt werden kann.
- Seite 25 6.7 Ein- und Ausschalten der Bürste Motor einschalten. Betriebsanleitung des Rasentraktorherstellers lesen. 1) Zum Absenken der Kehrmaschine den Hubhebel 2) Zum Anheben der Kehrmaschine den Hubhebel nach oben bewegen. Die Kehrmaschine schaltet nach unten drücken. Die Kehrmaschine schaltet sich ein. sich aus.
- Seite 26 7 Wartung und Pflege 7.1 Grundlegende Sicherheitshinweise GEFAHR! Das Gerät regelmäßig reinigen, insbesondere den Auspuff- und Motorenbereich. Andernfalls besteht erhöh- te Brandgefahr! VORSICHT! Achten Sie besonders bei wickelnden Materialien wie Heu, Folie usw. darauf, dass diese von den Kehr- bürsten nicht erfasst und aufgewickelt werden. Dieses kann zu Verletzungen und Beschädigungen führen. In der Betriebsanleitung vorgeschriebene Einstell-, War- Nach der Reinigung alle Kraftstoff- und Öl-Leitungen auf tungs- und Inspektionstätigkeiten und -termine einschließ-...
- Seite 27 7.2 Austausch der Kehrbürsten GEFAHR! Motor ausschalten. Den Rasentraktor gegen unbeabsichtigtes Starten und gegen Wegrollen sichern. Betriebsanleitung des Rasentraktorherstellers lesen. WICHTIG! Die Kehrbürsten müssen nach mind. 10 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehr- ergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die Bürsten ausgetauscht werden.
- Seite 28 8) Nachdem die beiden Bürsten aufgesteckt sind, die 7) Schieben Sie die linke Kehrbürste auf die Achse. Unterlegscheibe und die Kappe auf die Achse Beachten Sie hierbei den vorherigen Montagehin- weis. schieben. 9) Sicherungsmutter aufsetzen. 10 Muttern mit einem Ring-Maulschlüssel fest anzie- hen.
- Seite 29 7.4 Einlagerung Falls die Kehrmaschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Sollten hierzu weitere Fragen bestehen, wenden Sie sich bitte an Ihren zuständigen Fachhändler. Mitgelieferte Stütze an der rechten und lin- ken Seite montieren. SW 17 7.5 Wartungsplan jeweils mind.
- Seite 30 8 Störungssuche und ihre Beseitigung WICHTIG! Tritt eine Störung auf, die nicht in der Tabelle aufgeführt ist, den Fachhändler aufsuchen. Nachdem alle hier beschriebenen Abhilfen erfolglos angewendet wurden, den Fachhändler aufsuchen. WICHTIG! Verwenden Sie ausschließlich Originalersatzteile vom Hersteller, die Sie bei Ihrem Fachhändler erhal- ten können.
- Seite 31 8.1 Keilriemen spannen GEFAHR! Motor ausschalten, den Rasentraktor abkühlen lassen, gegen unbeabsichtigtes Starten und gegen Wegrollen sichern. 1) Schrauben der Haube lösen. 2) Ballengriff herausdrehen und Haube abnehmen. 5 mm 3) Mit einer Rohrzange das Spanblech nachstellen. 4) Der Abstand sollte bei abgesenkter Maschine 5mm betragen.
