3.5

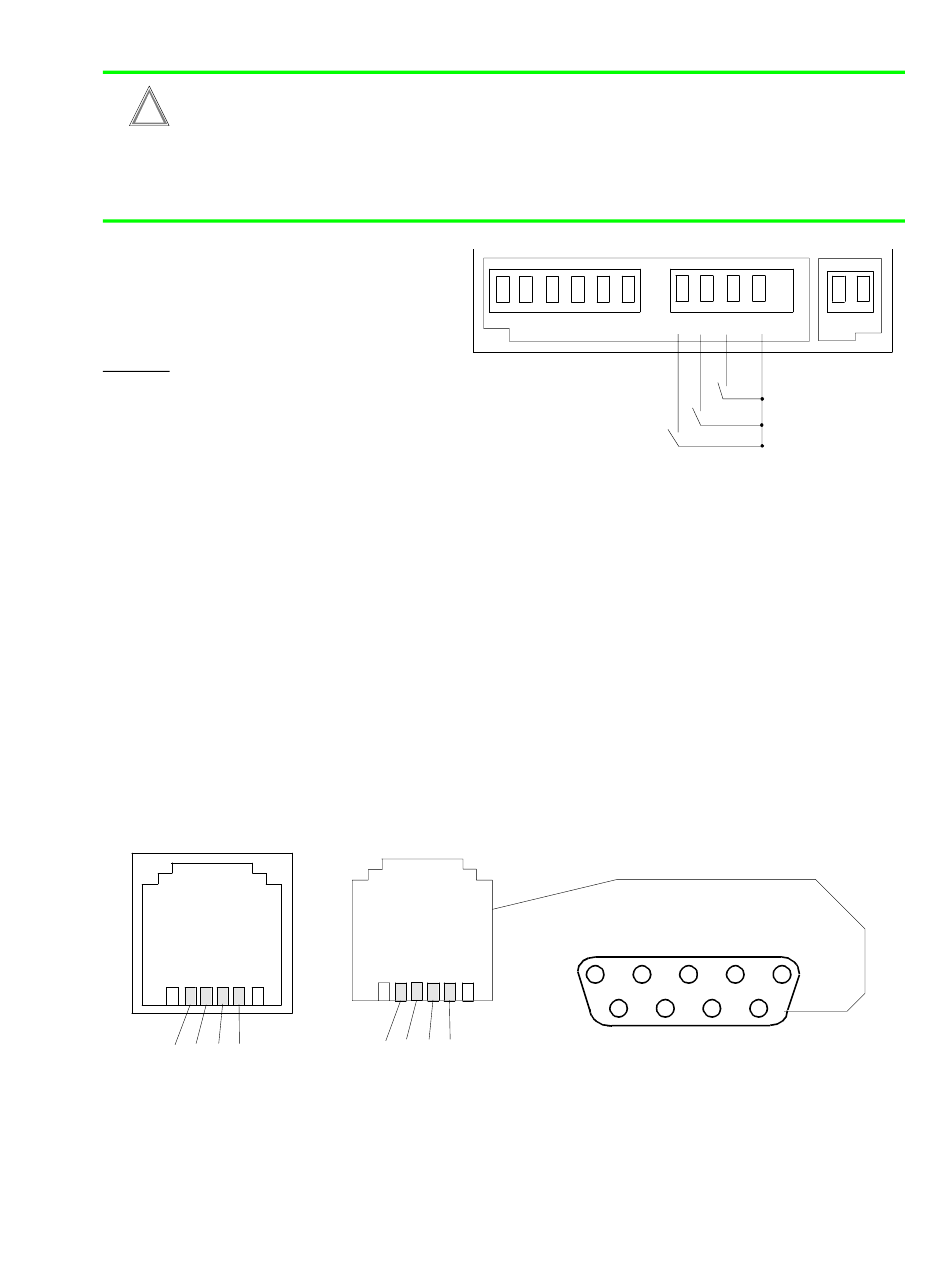

Externe Steuereingänge
!
Achtung!
Die Anschlüsse 8, 9 10 und 11 sind mit dem Meßeingang galvanisch verbunden. Die
Isolierung der externen Schaltungselemente ist entsprechend dem Meßeingangspoten-
tial gegen Erde auszuführen.
Gerätetest (Test)
Durch eine Verbindung der Anschlüsse 10
und 11 wird die gesamte Anzeige dunkel-
gesteuert.
Achtung: Durch diese Verbindung erfolgt
Reset am Mikroprozessor. Die gespeicher-
ten Min- und Max-Werte und die Werte
der Tarierautomatik gehen verloren.
Nach Aufhebung der Verbindung erfolgt für
ca. 1 Sekunde Segmenttest. Anschließend geht das Gerät wieder in den normalen Betrieb.
Anzeigespeicherung (Hold)
Durch eine Verbindung der Anschlüsse 9 und 11 wird bei normaler Anzeigefunktion der gegenwärtig
angezeigte Wert festgehalten. Der Meßzyklus wird dadurch nicht beeinflußt.
Bei Zählerfunktion wird hierdurch der Zähler auf Null gesetzt. Bei Tarierfunktion wird hierdurch der
Tariernullwert gesetzt.
Programmierschutz (Lock)
Durch eine Verbindung der Anschlüsse 8 und 11 werden die eingestellten Grenzwerte vor Verstel-
lung geschützt und die Programmierung wichtiger Parameter verhindert. Bei dem Versuch, die vor
Verstellung geschützten Grenzwerte zu verändern, erscheint auf der Anzeige Loc.
3.6
Serielle Schnittstelle (nur bei DIGEM f 96 x 48 CK)
Anschlußbelegung
RJ-11
Buchse
6 5 4 3
am DIGEM
Bei Meßgeräten mit serieller Schnittstelle gehört jeweils ein Anschlußkabel zum Lieferumfang
GOSSEN-METRAWATT
1 2 3 4 5 6
RJ-11
Stecker
3 4 5 6
8 9 10 11 12
Kabel 1,5m
5
4
3
2
9
8
7
6
9pol. Sub-D Kupplung zum PC
14 15
Test
Hold
Lock
1
7
