4 Bedienung

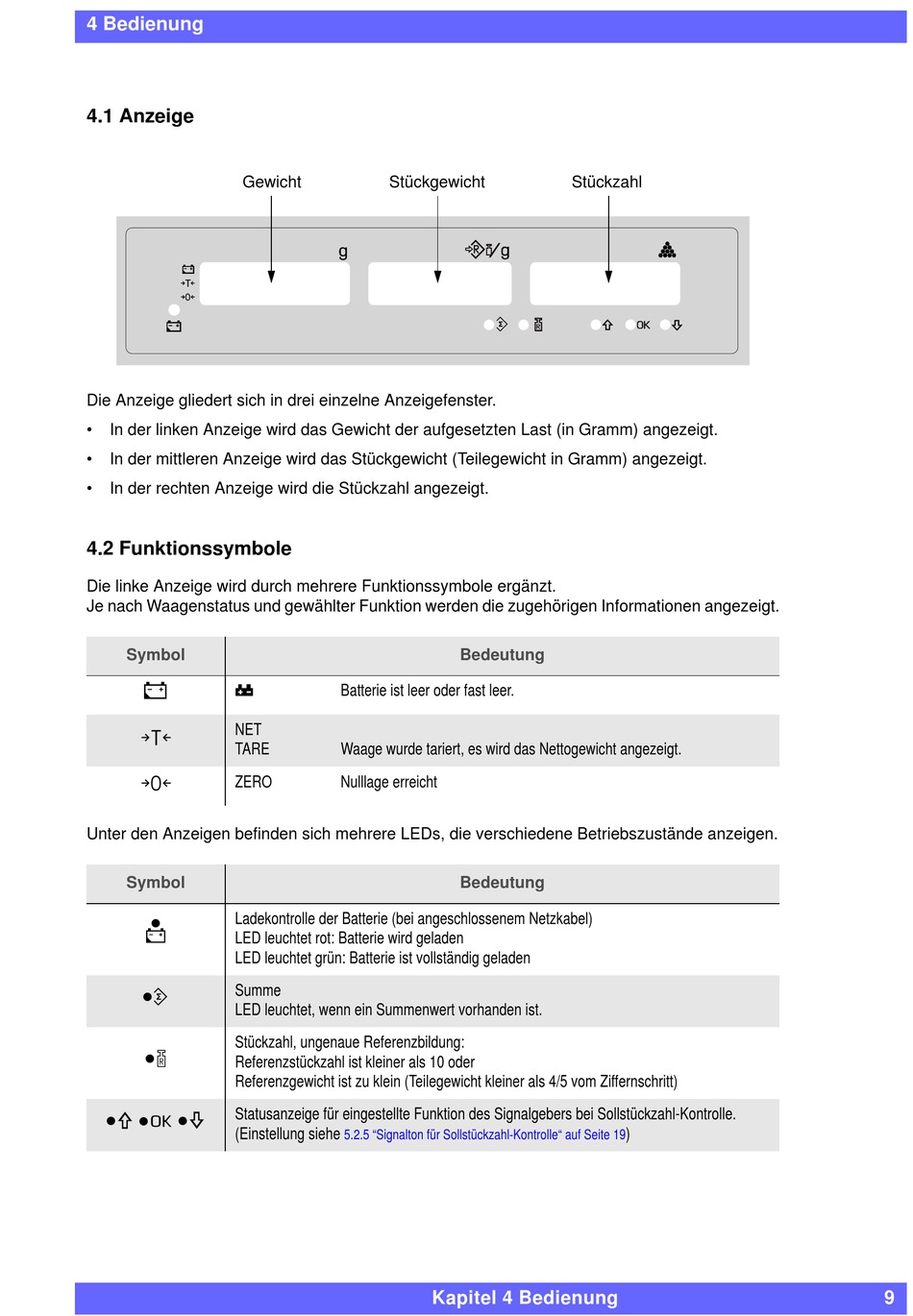

4.1 Anzeige

Gewicht
Die Anzeige gliedert sich in drei einzelne Anzeigefenster.
• In der linken Anzeige wird das Gewicht der aufgesetzten Last (in Gramm) angezeigt.
• In der mittleren Anzeige wird das Stückgewicht (Teilegewicht in Gramm) angezeigt.
• In der rechten Anzeige wird die Stückzahl angezeigt.

4.2 Funktionssymbole

Die linke Anzeige wird durch mehrere Funktionssymbole ergänzt.
Je nach Waagenstatus und gewählter Funktion werden die zugehörigen Informationen angezeigt.
Symbol


NET

TARE

ZERO
Unter den Anzeigen befinden sich mehrere LEDs, die verschiedene Betriebszustände anzeigen.
Symbol
Ladekontrolle der Batterie (bei angeschlossenem Netzkabel)

LED leuchtet rot: Batterie wird geladen
LED leuchtet grün: Batterie ist vollständig geladen
Summe

LED leuchtet, wenn ein Summenwert vorhanden ist.
Stückzahl, ungenaue Referenzbildung:

Referenzstückzahl ist kleiner als 10 oder
Referenzgewicht ist zu klein (Teilegewicht kleiner als 4/5 vom Ziffernschritt)
Statusanzeige für eingestellte Funktion des Signalgebers bei Sollstückzahl-Kontrolle.

(Einstellung siehe
Stückgewicht
Bedeutung
Batterie ist leer oder fast leer.
Waage wurde tariert, es wird das Nettogewicht angezeigt.
Nulllage erreicht
Bedeutung
5.2.5 "Signalton für Sollstückzahl-Kontrolle" auf Seite 19
Kapitel 4 Bedienung
Stückzahl
)
9
