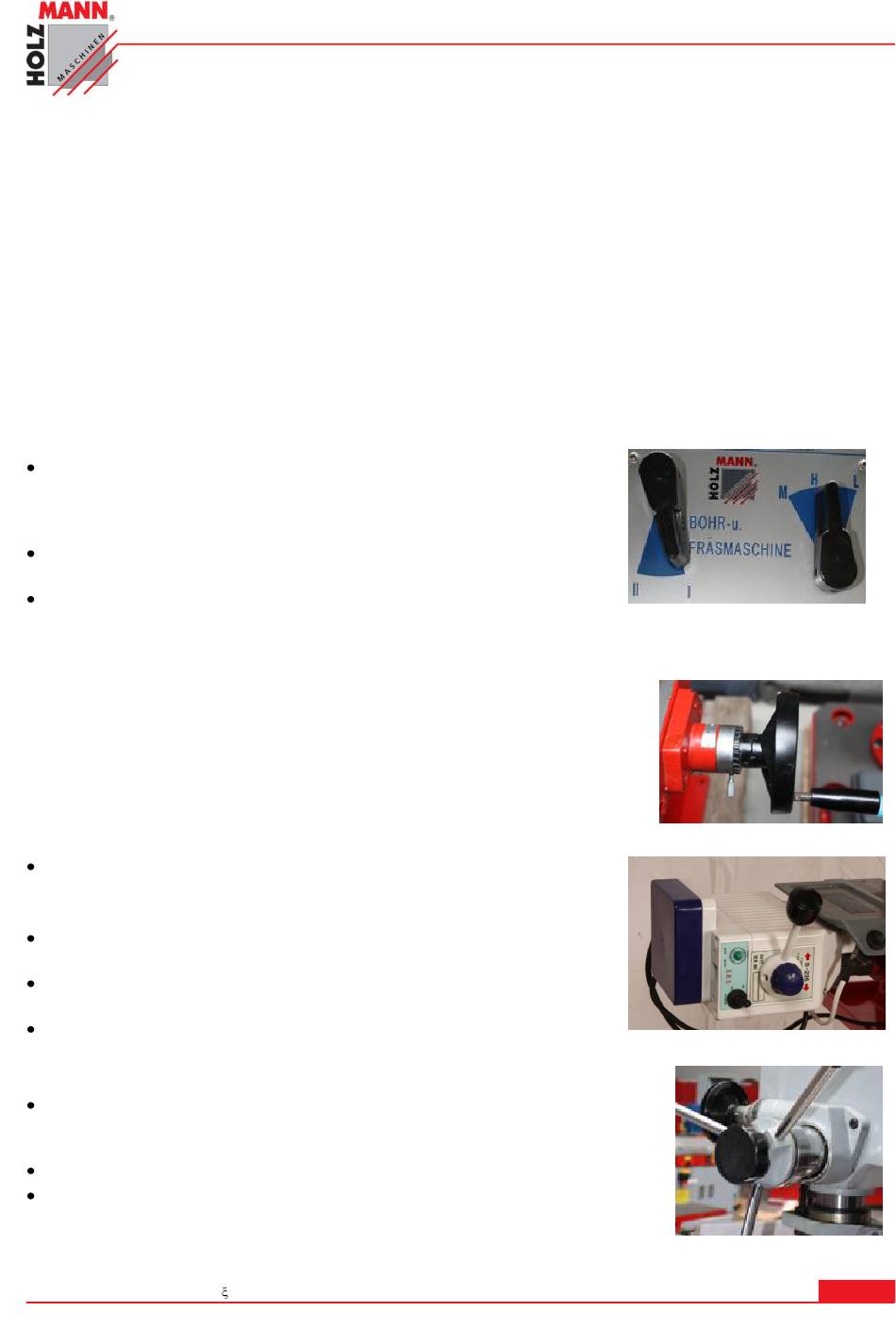

7 BETRIEB

7.1

Betriebshinweise

a) Prüfen der Schraubverbindungen
Überprüfen Sie sämtliche Schraubenverbindungen und ziehen Sie sie bei Bedarf nach.
b) Kontrolle des Ölstandes
Prüfen sie den Ölstand und füllen sie bei Bedarf etwas Öl nach.
7.2

Bedienung

7.2.1

Einstellen der Spindeldrehzahl

Wählen Sie die gewünschte Drehzahl in der Drehzahltabelle an
der Stirnseite links untern aus. Es können nur Drehzahlen
eingestellt werden, die in der Netzspannung von der
Netzfrequenz (50Hz bzw. 60Hz) unterstützt werden.
Schalten Sie den Schalter Motor (32) auf I oder II wie in der
Tabelle oben angezeigt.
Stellen Sie die Hebel (1) auf die richtige Position.
ACHTUNG: Ändern Sie NIE die Geschwindigkeit, bevor der Motor/Spindel völlig still steht!
7.2.2

Bewegen des Arbeitstisches

Sie können den Arbeitstisch in X- und in Y-Richtung verschieben um
den Bohrer/Fräser an der richtigen Stelle zu positionieren. In beide
Richtungen erfolgt das mit Handrädern.
7.2.3

Automatischer Vorschub

Sie können jedoch den Vorschub in X-Richtung auch mit der
automatischen Vorschubgetriebe-Einheit (7) betätigen.
Stellen Sie den Hebel (26) in die gewünschte
Vorschubrichtung.
Drehen Sie den Regler (28) auf die Vorschubgeschwindigkeit
ein.
Schalten Sie die Vorschub- Einheit mit dem Schalter (27) ein.
7.2.4

Einstellung Zustelltiefe

Drehen Sie zuerst Handkurbel Pinole A, bis Sie etwa 1 mm von der
gewünschten Einstellung entfernt sind. Die Skala (Millimeter und
Zoll) befindet sich an der Stirnseite.
Ziehen Sie nun die Handschraube B an der Handkurbel Pinole fest.
Mit dem Feineinstell-Handrad C können Sie nun die gewünschte
Tiefe genau durch Drehen festlegen.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at
C
C
B
FRÄSMASCHINE / MILLING MACHINE
BETRIEB
A
C
A
