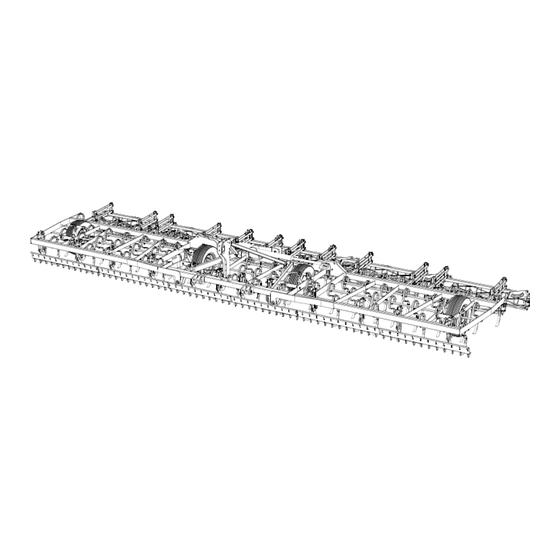

- Seite 1 VIBRO MASTER 2500 Directions for use Betriebsanleitung...
- Seite 2 Ankoppeln der Maschine an den Traktor ..............14 Abhängen........................15 Oberlenker einstellen ....................15 Ein- und Ausklappen der Seitenflügel ..............16 Vorbereitung für den Straßentransport..............17 Einstellungen und Betrieb des Vibro Master 2500 .............17 Einstellung der Arbeitstiefe (Grubber) ..............17 Einstellen des Planierbalkens .................18 Einstellen der Nachlaufwalzen (Parallelogramm)............19 Einstellen des Walzendrucks ..................19 Einstellen der hinteren Langzahnegge..............20...
- Seite 3 Böden, dessen Funktionsweise auf den bekannten Federzinken von KONGSKILDE beruht. Vibro Master 2500 ist ein Grubber, der zum Anbau an den Traktor ausgelegt ist. Der Grubber Vibro Master 2500 ist in erster Linie für die Saatbettbereitung ausgelegt. Das Gerät kann entsprechend den spezifischen Anforderungen mit verschiedenartigen Zikken Planierwerkzeugen und Nachlaufgeräten ausgestattet sein.
- Seite 4 Nr.: __________________________________ EDV Identifikationsnummer. Serie: __________________________________ Seriennummer Ihrer Maschine. Im Falle von Anfragen zum Vibro Master 2500 und Ersatzteilbestellungen, bitte stets die obigen Identifizierungsdaten angeben. Bestellnummern sind im Ersatzteilkatalog angegeben, der dieser Betriebsanleitung beigelegt ist. Symbolerklärung Die in der Anleitung verwendeten Symbole vereinfachen das Textverständnis und den Umgang mit dem der Bedienungsanleitung.
- Seite 5 Sicherheit Allgemeine Sicherheitshinweise − Vor der Inbetriebnahme des Vibro Master 2500 sind die Betriebsanleitung und die Sicherheitshinweise sorgfältig zu lesen. Die Sicherheitsregeln und Warnhinweise in dieser Anleitung sind bedingungslos zu befolgen. Der Hersteller trägt keine Verantwortung für Unfälle und Beschädigungen des Vibro Master 2500, die infolge der Nichtverwendung der Sicherheitsvorrichtungen entstanden sind.
- Seite 6 Kinder. Niemand darf sich unter den klappbaren Seitenflügeln des Grubbers ohne Einhaltung des Sicherheitsabstands aufhalten. − Es darf niemand auf dem Vibro Master 2500 befördert werden. − Auf Abhängen und geneigten Flächen dürfen die landwirtschaftlichen Arbeiten nicht quer zur Neigungsrichtung erfolgen, da Kippgefahr für den Traktor besteht.
- Seite 7 Traktor gekoppelt sein. − Um die maximale Transporthöhe von 4,0 m bei der 8,5 m breiten Ausführung des Vibro Master 2500 nicht zu überschreiten, ist ein Abstand vom Boden von nicht mehr als 30 cm einzuhalten. Achtung! Das Fahrverhalten des Traktors kann sich während des Transports der Maschine...
- Seite 8 − Dem Traktorführer ist es untersagt, das Führerhaus während des Transports zu verlassen. − Auf Kurven und beim Umfahren von Hindernissen ist ein Zusatzabstand wegen der Trägheit des Vibro Master 2500 und auch wegen der hohen Lage des Schwerpunkts des angehängten Rahmens (Klappversion) vorzusehen. Nach dem Transport −...
- Seite 9 Wartung und Bedienung − Reparaturen, Wartungsarbeiten und Reinigungsarbeiten an der Maschine, sowie die Lösung von Betriebsproblemen dürfen grundsätzlich nur bei ausgeschaltetem Traktormotor erfolgen. Zündschlüssel aus dem Schloss ziehen und Handbremse anziehen. − Bei Wartungsarbeiten, die bei angehobener Maschine erfolgen, ist der Grubber Vibro Master 2500 durch das Unterlegen von geeigneten Stützen zu sichern.
- Seite 10 Nicht in der Nähe des Klapprahmens des Vibro Master 2500 stehen. (nur ausklappbare Version) Best.-Nr.: 71 000 629 546 Vor dem Parken Maschine in die Arbeitsstellung absenken. Grubber Vibro Master 2500 darf NUR in Arbeitsstellung geparkt werden. Best.-Nr.: 71 000 646 708...
- Seite 11 Die Sicherheitswarnzeichen müssen immer sauber und gut sichtbar sein! Falls es notwendig ist beschädigte oder fehlende Warnzeichen zu ersetzen, wenden Sie sich bitte an Ihren Fachhändler und bringen Sie die Warnzeichen an den richtigen Stellen an!
- Seite 12 Technische Daten und Maße VM 2565 VM 2575 VM 2585 Arbeitsbreite 6,5 m 7,5 m 8,5 m Transportbreite 2,5 m 2,5 m 2,5 m Transporthöhe 3,0 m 3,5 m 4,0 m *) Hydraulisches Klappen Gewicht, kg Grubber 1375 1525 1675 Planierbalken Doppelwalze (C/R) Hydraulik –...
- Seite 13 Hinweise zu beachten. • Immer Kran bzw. Gabelstapler mit ausreichender Tragfähigkeit und Ballast verwenden, die an das Gewicht vom Vibro Master 2500 angepasst sind. • Grubber immer in ausgeklappter Position anheben. • Nicht unter angehobenem Grubber stehen.
- Seite 14 Traktor und dem Gerät steht! In der Bewegungszone der Maschine sollten sich keine Personen aufhalten. Die Bauart der Dreipunktkupplung des Vibro Master 2500 und des Traktors müssen einander angepasst sein. Der Vibro Master 2500 kann an Kat. 2 oder Kat. 3 angebaut werden. Falls es nicht möglig ist, sind entsprechende Anpassungen vorzunehmen.
- Seite 15 Abhängen − Seitenflügel des Vibro Master 2500 ausklappen − Vibro Master 2500 auf ebenen, stabilen Untergrund parken. − Hydraulikanschlüsse drucklos machen. − Hydraulikschläuche vom Traktor trennen und in die Halterungen stecken. Beleuchtungszubehör abschalten (Option). − Demontieren und vom Vibro Master 2500 abnehmen −...
- Seite 16 Ausklappen: − Sicherheitshaken lösen durch Ziehen der zwei Zugseile. Die mechanische Verriegelung lösen. − Seitenflügel des Vibro Master 2500 mit Hilfe der Hydraulikanlage ausklappen. Hochklappen: − Sicherstellen, dass die Zugseile der Sicherheitshaken locker sind, d.h. die Sicherheitshaken befinden sich in der unteren Position und werden die Grubberflügel sofort nach dem Einlappen blockieren.
- Seite 17 − Funktion der Beleuchtungsanlage der Maschine und Sauberkeit der Warntafeln prüfen. Einstellungen und Betrieb des Vibro Master 2500 Vibro Master 2500 kann mit 4 verschiedenen Zinkentypen ausgestattet sein. In der unteren Tabelle finden Sie eine Information über Einstellungen und Verwendung der einzelnen Zinkentypen.
- Seite 18 Die Tiefe für die Räder im Mittelteil der Maschine muss um einen Skalenpunkt tiefer eingestellt sein, als die für die Flügelteile. Nach Abschluss der Einstellarbeiten und Einstellung der richtigen Tiefe muss man daran denken, dass die Blockiervorrichtungen an den Einstellhebeln so umzustellen sind, dass sich die Hebel während des Betriebs nicht drehen können.
- Seite 19 Abnutzungsgrad erreicht worden ist, sind die Zinken in die unteren Bohrungen einzuspannen. Nachdem die Zinken ganz abgenutzt worden sind, sind sie gegen neue Originalzinken von Kongskilde auszutauschen. Position 1 : Neue Zinken (obere Bohrung) Position 2 : Teilweise abgenutzte Zinken (untere Bohrung) Der Planierbalken ist für das Zerbröckeln von Erdbrocken und zum Planieren...
- Seite 20 Position 1 : Maximaler Walzendruck Position 4 : Minimaler Walzendruck Position 4 Position 1 Einstellen der hinteren Langzahnegge Die hintere Langzahnegge (FL-VM) kann hinten am Grubber montiert werden, um die Furchen, die von der letzten Zahnreihe hinterlassen werden, zu glätten und um die Oberfläche des bestellten Ackers im Ganzen einzuebnen.
- Seite 21 Geradeaus fahren! Während der Feldarbeiten niemals so stark Abbiegen, dass auf die Grubberzinken Seiten- und Rückkräfte wirken. Diese Kräfte können zu Belastungen führen, für die der Grubberrahmen und die Zinken nicht ausgelegt sind. Wenden Beim Wenden am Vorgewende muß der Grubber immer ausgehoben werden.
- Seite 22 Wartung und Bedienung Allgemeines KONGSKILDE Vibro Master 2500 erfordert ein Minimum an Wartungs- und Bedienaufwand: − Nach Gebrauch Maschine reinigen. − Nach den ersten 10 Betriebstunden alle Schraubverbindungen auf festen Sitz prüfen und ggf. anziehen. Dieses alle 100 Betriebstunden wiederholen. Gegebenfalls gelöste Beauteile anziehen.
- Seite 24 Hydraulikanlage –Schläuche und Verbindungen Vor der ersten Inbetriebnahme des Vibro Master 2500 die gesamte Hydraulikanlage prüfen – alle Schläuche und Verbindungen. Im Falle von irgendwelchen Schadensspuren oder kleinster Lecks ist eine Prüfung durchzuführen, um entsprechende Teile auswechseln zu können. Beachten Sie, dass bei Beschädigung der Hydraulikanlage während des Ein- oder Ausklappens der Seitenflügel (Klappversion) es passieren kann, dass...
- Seite 25 310 100 161 19.02.2008...
