34ZX2T11.book 17 ページ ２０１６年６月３日 金曜日 午後３時１４分

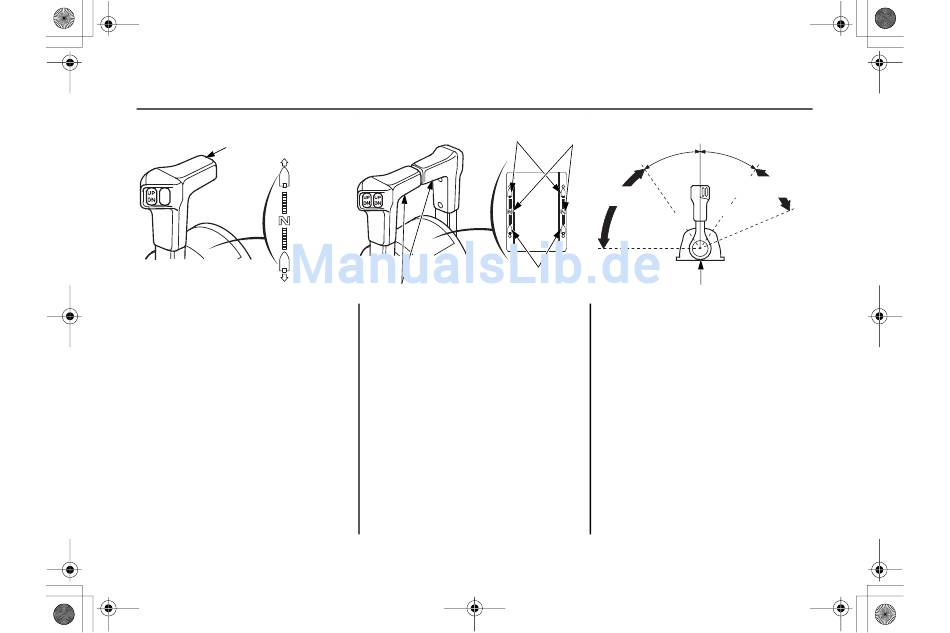

Fernbedienungshebel (R3-Typ)
R3-Typ
EINFACHE
FERNBEDIENUNGS-
STEUE-
HEBEL
RUNG
Der Fernbedienungshebel dient zum
Einstellen der Fahrtrichtung auf
Vorwärts, Rückwärts oder Leerlauf-
Stellung sowie der Änderung der
Motordrehzahl.
BEDIENUNGSELEMENTE UND AUSSTATTUNGSMERKMALE
DUALE
STEUERUNG
VOR-
WÄRTS
NEUTRAL
RÜCKWÄRTS
FERNBEDIENUNGSHEBEL
VORWÄRTSFAHRT:
Wenn der Hebel auf
VORWÄRTSFAHRT gestellt wird (z. B.
ca. 35° von der LEERLAUF-Position), so
wird der Vorwärtsgang aktiviert. Durch
weiteres Verschieben des Hebels von der
VORWÄRTSFAHRT-Position weg wird
die Öffnung der Drosselklappe sowie die
Bootsgeschwindigkeit in
Vorwärtsrichtung erhöht.
LEERLAUF:
Keine Kraftübertragung vom Motor zum
Propeller.
VORWÄRTS
NEUTRAL
VORWÄRTS
UMSC-
HALTEN
DROSSELKLAP-
PENÖFFNUNG
MINIMUM
MAXIMUM
RÜCKWÄRTS
FERNBEDIENUNGSHEBEL
RÜCKWÄRTSFAHRT:
Wenn der Hebel auf
RÜCKWÄRTSFAHRT gestellt wird
(z. B. ca. 35° von der LEERLAUF-
Position), so wird der Rückwärtsgang
aktiviert. Durch weiteres Verschieben
des Hebels von der
RÜCKWÄRTSFAHRT-Position weg
wird die Öffnung der Drosselklappe
sowie die Bootsgeschwindigkeit in
Rückwärtsrichtung erhöht.
NEUTRAL
35°
35°
RÜCKWÄRTS
UMSC-
HALTEN
DROSSELKLAP-
PENÖFFNUNG
MINIMUM
MAXIMUM
17
