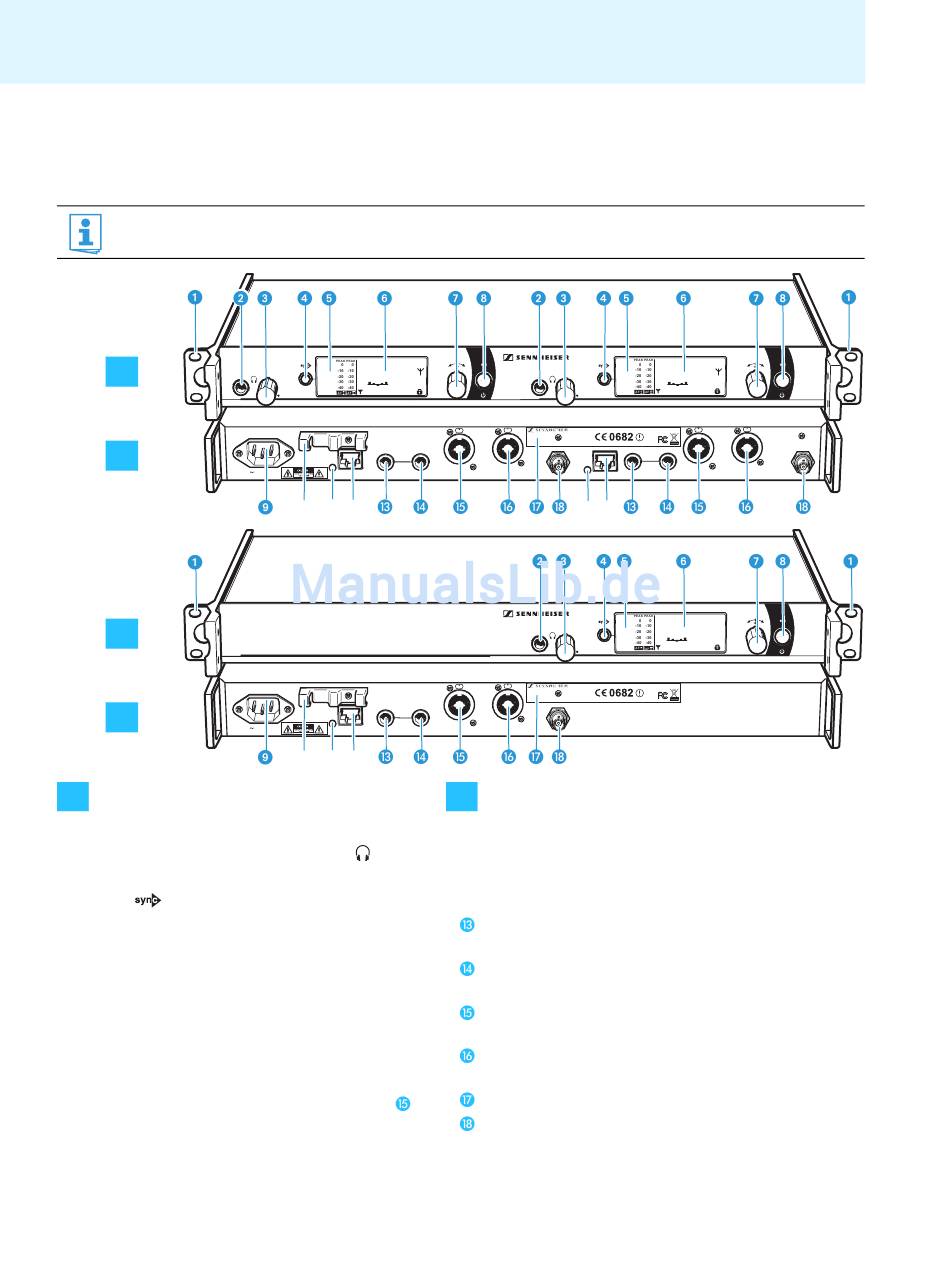

Übersicht Sender SR 2000 IEM/SR 2050 IEM
Der Doppelsender SR 2050 IEM bietet die gleichen Bedienelemente wie der Sender SR 2000 IEM. Alle Angaben in
dieser Bedienungsanleitung beziehen sich auf beide Sender.
SR 2050 IEM
A
B
SR 2000 IEM
A
B
A Bedienelemente auf der Frontseite
³
Montagewinkel
·
6,3-mm-Klinkenbuchse für Kopfhörer ( )
»
Lautstärkeregler für Kopfhörer
¿
Taste , hinterleuchtet
´
Infrarot-Schnittstelle
²
Display, orange hinterleuchtet
¶
Jog-Dial
º
Taste STANDBY
Betriebsanzeige (rote Hinterleuchtung);
ESC-Funktion (Abbrechen)
Im Mono-Betrieb wird das Signal des
Eingangs (XLR-3-/6,3-mm-Klinke-Kombibuchse
gesendet.
* Diese Elemente sind am Doppelsender SR 2050 IEM doppelt vorhanden und jeweils mit
A bezeichnet den von vorne gesehen linken Sender,
8
B.Ch: 5.14 **2050**
525.300
MHz
EQ
Standard -18dB
Loop Out B
BAL
B
+22dBu
MAX
100 - 240V
50/60Hz 0.2 A ETHERNET RJ-45 L(I) R(II)
µ ¸ ¹
Loop Out
BAL
+22dBu
B
MAX
100 - 240V
50/60Hz 0.2 A ETHERNET RJ-45 L(I) R(II)
µ ¸ ¹
linken Audio-
)
Stereo Transmitter SR 2050 IEM
Stereo Transmitter SR 2050 IEM
PUSH PUSH
FREQ RANGE-Dw
IC 2099A-SR20x0
790-865 mHz
ART NO 627945
DESIGNED AND MADE IN GERMANY
SER NO 251810043
ANT B
B
BAL
AF IN B
L(I) + 22dBu MAX R(II) RF OUT ETHERNET RJ-45
¸ ¹
Stereo Transmitter SR 2000 IEM
Stereo Transmitter SR 2000 IEM
PUSH PUSH
FREQ RANGE-Dw
790-865 mHz IC 2099A-SR20x0
ART NO 503841
DESIGNED AND MADE IN GERMANY
SER NO 2518100095
ANT
BAL
AF IN
L(I)
+ 22dBu MAX R(II) RF OUT
B Bedienelemente auf der Rückseite
¾
Netzbuchse
µ
Zugentlastung für das Netzkabel
¸
LED (gelb) für Netzwerkaktivität*
¹
LAN-Anschlussbuchse
6,3-mm-Klinkenbuchse, Audio-Ausgang links
(LOOP OUT BAL L (I))*
6,3-mm-Klinkenbuchse, Audio-Ausgang rechts
(LOOP OUT BAL R (II))*
XLR-3-/6,3-mm-Klinke-Kombibuchse, Audio-Eingang
links (BAL AF IN L (I))*
XLR-3-/6,3-mm-Klinke-Kombibuchse, Audio-Eingang
rechts (BAL AF IN R (II))*
Typenschild
BNC-Buchse, Antennenausgang
B den rechten.
