Bevor die Anlage gereinigt wird, muss sie außer Betrieb
gesetzt werden, der Sicherungsschalter muss
ausgeschaltet oder das Stromversorgungskabel
abgezogen werden.
Sonst besteht Stromschlag- oder andere Verletzungsgefahr.
■
Um Stromschlag- oder Brandgefahr einzuschränken, ist ein
FI-Schutzschalter zu installieren.
■
Vergewissern Sie sich, dass die Klimaanlage ordnungs-
gemäß geerdet ist.
Um Stromschlaggefahr zu vermeiden, vergewissern Sie sich,
dass die Anlage geerdet ist und dass der Erdleiter nicht an
Gas- oder Wasserleitung, Blitzableiter oder Telefonlinienerdung
angeschlossen ist.
■
Um Verletzungen zu vermeiden, entfernen Sie nicht die
Abdeckung des Gebläses der Außeneinheit.
■
Betätigen Sie die Klimaanlage nicht mit nassen Händen.
Stromschlaggefahr!
■
Berühren Sie nicht die Lamellen am Wärmetauscher.
Diese Lamellen sind scharf und können zu Schnittverletzungen
führen.
■
Überprüfen Sie nach einer langen Betriebsdauer, ob der Sockel
und die Befestigung des Gerätes in Ordnung sind.
Liegt eine Beschädigung vor, kann das Gerät fallen und
Verletzungen herbeiführen.
■
Werden gemeinsam mit der Klimaanlage auch Geräte mit
Brenner (Ofen, Herd, usw.) benutzt, ist der Raum
ausreichend zu belüften, um Sauerstoffmangel zu
vermeiden.
■
Installieren Sie den Ablaufschlauch so, dass das Wasser
ordnungsgemäß ablaufen kann.
Ist der Wasserablauf falsch installiert, können das Gebäude, die
Möbel, usw. feucht werden.
■
Lassen Sie die Luft nicht direkt auf kleine Kinder, Pflanzen
oder Tiere blasen.
Dies könnte sie schädigen.
■
Installieren Sie die Anlage nicht an solchen Orten, an
denen sich das Betriebsgeräusch der Anlage leicht
ausbreitet oder verstärkt werden kann.
■
Der Geräuschpegel wird erhöht, wenn z. B. der Luftauslass
der Außeneinheit mit einem Gegenstand blockiert ist.
■
Wählen Sie einen geeigneten Ort so aus, dass das
Geräusch und/oder die aus der Außeneinheit ausgeblasene
warme/kalte Luft nicht Nachbarn, Tiere bzw. Pflanzen
beeinträchtigt.
■
Achten Sie auf Kinder, dass sie auf die Außeneinheit nicht
klettern, und legen Sie keine Gegenstände darauf.
Es besteht Verletzungsgefahr, wenn Personen oder Gegen-
stände vom Gerät fallen oder wenn das Gerät umgekippt wird.
■
Benutzen Sie die Klimaanlage nicht, wenn gasförmige
Insektizide o. Ä. im Raum angewendet werden.
Die Chemikalien können sich im Gerät absetzen und die
Gesundheit von Allergikern gefährden.
■
Geben Sie Geräte mit offenem Feuer nicht an Orte, die dem
Luftstrom aus der Klimaanlage ausgesetzt sind, oder unter
die Klimaanlage.
Unvollständige Verbrennung oder thermische Verformung des
Gerätes können die Folgen sein.
■
Installieren Sie die Klimaanlage nicht an solchen Orten, an
denen brennbare Gase entweichen können.
Wenn das Gas im Falle einer Gasentweichung in die Nähe des
Gerätes gelangt, besteht Brandgefahr.
■
Kleine Kinder oder nicht ausreichend befähigte Personen
sollten die Anlage nicht ohne Aufsicht bedienen.
■
Kinder müssen beaufsichtigt werden, damit sie nicht mit
dem Gerät spielen.

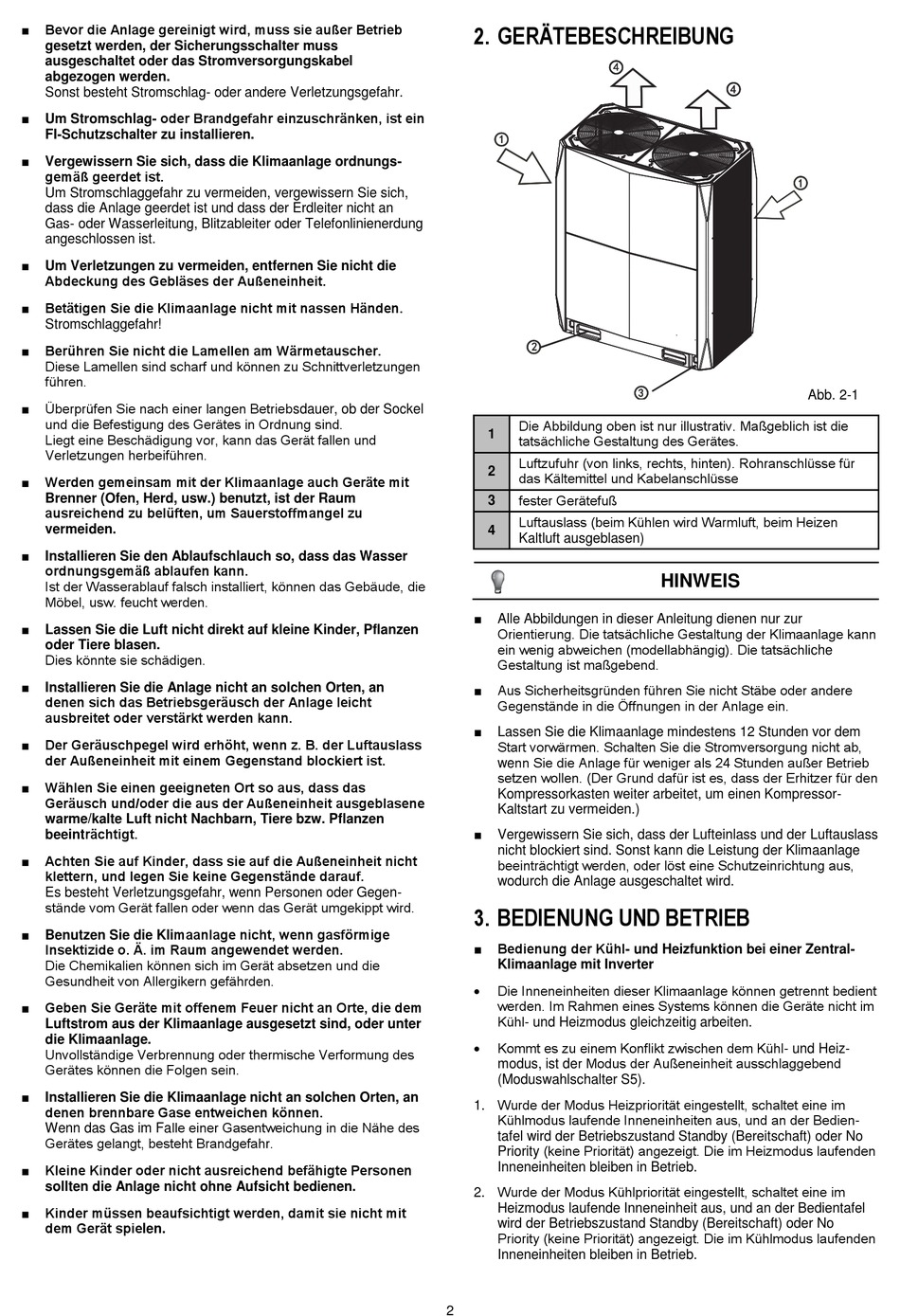

2. GERÄTEBESCHREIBUNG
Die Abbildung oben ist nur illustrativ. Maßgeblich ist die
1
tatsächliche Gestaltung des Gerätes.
Luftzufuhr (von links, rechts, hinten). Rohranschlüsse für
2
das Kältemittel und Kabelanschlüsse
fester Gerätefuß
3
Luftauslass (beim Kühlen wird Warmluft, beim Heizen
4
Kaltluft ausgeblasen)
■
Alle Abbildungen in dieser Anleitung dienen nur zur
Orientierung. Die tatsächliche Gestaltung der Klimaanlage kann
ein wenig abweichen (modellabhängig). Die tatsächliche
Gestaltung ist maßgebend.
■
Aus Sicherheitsgründen führen Sie nicht Stäbe oder andere
Gegenstände in die Öffnungen in der Anlage ein.
■
Lassen Sie die Klimaanlage mindestens 12 Stunden vor dem
Start vorwärmen. Schalten Sie die Stromversorgung nicht ab,
wenn Sie die Anlage für weniger als 24 Stunden außer Betrieb
setzen wollen. (Der Grund dafür ist es, dass der Erhitzer für den
Kompressorkasten weiter arbeitet, um einen Kompressor-
Kaltstart zu vermeiden.)
■
Vergewissern Sie sich, dass der Lufteinlass und der Luftauslass
nicht blockiert sind. Sonst kann die Leistung der Klimaanlage
beeinträchtigt werden, oder löst eine Schutzeinrichtung aus,
wodurch die Anlage ausgeschaltet wird.
3. BEDIENUNG UND BETRIEB
■
Bedienung der Kühl- und Heizfunktion bei einer Zentral-
Klimaanlage mit Inverter
Die Inneneinheiten dieser Klimaanlage können getrennt bedient
werden. Im Rahmen eines Systems können die Geräte nicht im
Kühl- und Heizmodus gleichzeitig arbeiten.
Kommt es zu einem Konflikt zwischen dem Kühl- und Heiz-
modus, ist der Modus der Außeneinheit ausschlaggebend
(Moduswahlschalter S5).
1. Wurde der Modus Heizpriorität eingestellt, schaltet eine im
Kühlmodus laufende Inneneinheiten aus, und an der Bedien-
tafel wird der Betriebszustand Standby (Bereitschaft) oder No
Priority (keine Priorität) angezeigt. Die im Heizmodus laufenden
Inneneinheiten bleiben in Betrieb.
2. Wurde der Modus Kühlpriorität eingestellt, schaltet eine im
Heizmodus laufende Inneneinheit aus, und an der Bedientafel
wird der Betriebszustand Standby (Bereitschaft) oder No
Priority (keine Priorität) angezeigt. Die im Kühlmodus laufenden
Inneneinheiten bleiben in Betrieb.
2
Abb. 2-1
HINWEIS
