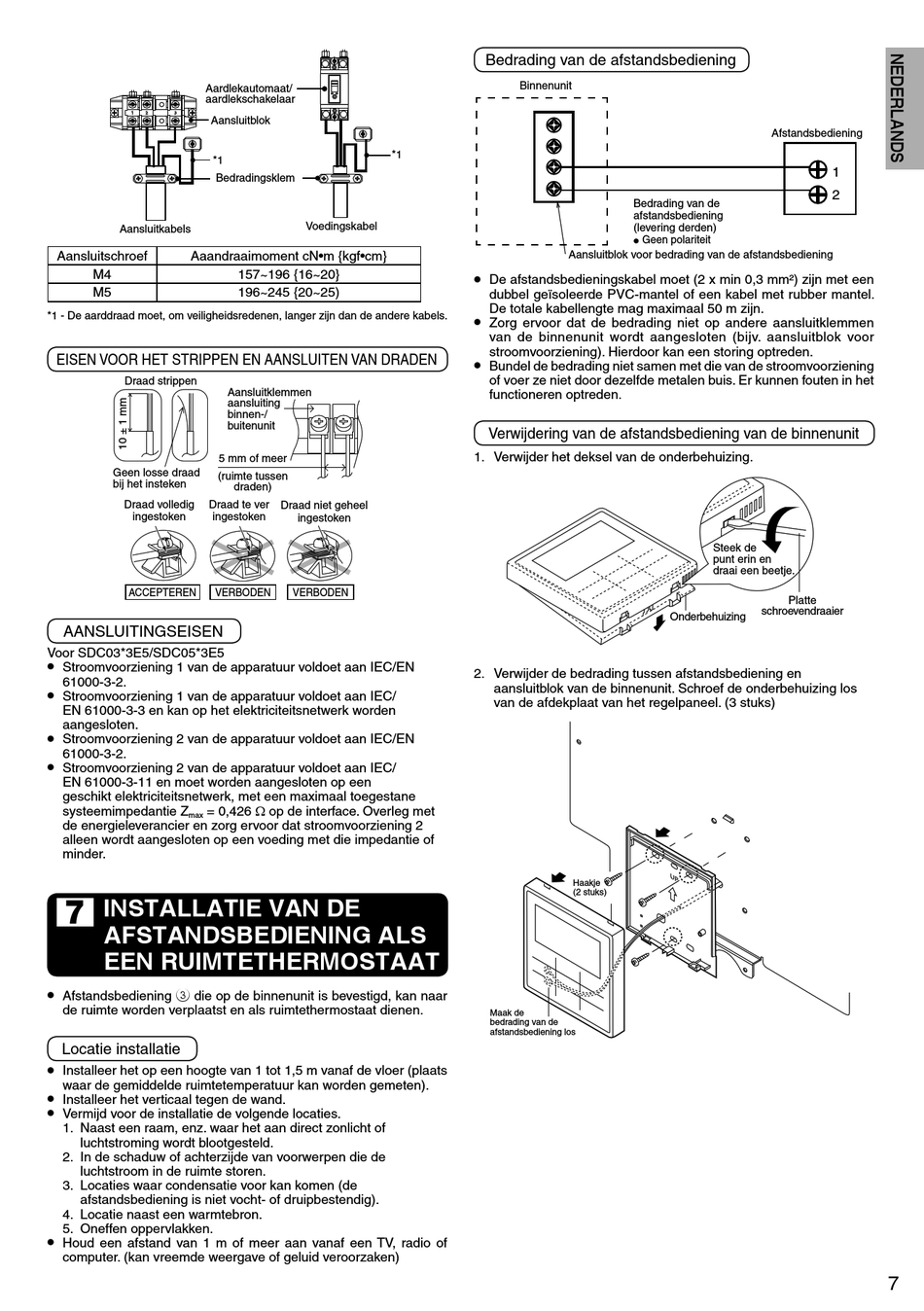

Panasonic SDC05 3E5 Serie Installationshandbuch Seite 219

Aardlekautomaat/
aardlekschakelaar
Aansluitblok
*1
Bedradingsklem
Aansluitkabels
Aansluitschroef Aaandraaimoment cN•m {kgf•cm}
M4
M5
*1 - De aarddraad moet, om veiligheidsredenen, langer zijn dan de andere kabels.
EISEN VOOR HET STRIPPEN EN AANSLUITEN VAN DRADEN
Draad strippen
5 mm of meer
Geen losse draad
(ruimte tussen
bij het insteken
Draad volledig Draad te ver
ingestoken ingestoken
ACCEPTEREN VERBODEN
AANSLUITINGSEISEN
Voor SDC03*3E5/SDC05*3E5
•
Stroomvoorziening 1 van de apparatuur voldoet aan IEC/EN
61000-3-2.
•
Stroomvoorziening 1 van de apparatuur voldoet aan IEC/
EN 61000-3-3 en kan op het elektriciteitsnetwerk worden
aangesloten.
•
Stroomvoorziening 2 van de apparatuur voldoet aan IEC/EN
61000-3-2.
•
Stroomvoorziening 2 van de apparatuur voldoet aan IEC/
EN 61000-3-11 en moet worden aangesloten op een
geschikt elektriciteitsnetwerk, met een maximaal toegestane
= 0,426  op de interface. Overleg met
systeemimpedantie Z
max
de energieleverancier en zorg ervoor dat stroomvoorziening 2
alleen wordt aangesloten op een voeding met die impedantie of
minder.
INSTALLATIE VAN DE
7
AFSTANDSBEDIENING ALS
EEN RUIMTETHERMOSTAAT
• Afstandsbediening 3 die op de binnenunit is bevestigd, kan naar
de ruimte worden verplaatst en als ruimtethermostaat dienen.
Locatie installatie
•
Installeer het op een hoogte van 1 tot 1,5 m vanaf de vloer (plaats
waar de gemiddelde ruimtetemperatuur kan worden gemeten).
•
Installeer het verticaal tegen de wand.
•
Vermijd voor de installatie de volgende locaties.
1. Naast een raam, enz. waar het aan direct zonlicht of
luchtstroming wordt blootgesteld.
2. In de schaduw of achterzijde van voorwerpen die de
luchtstroom in de ruimte storen.
3. Locaties waar condensatie voor kan komen (de
afstandsbediening is niet vocht- of druipbestendig).
4. Locatie naast een warmtebron.
5. Oneffen oppervlakken.
•
Houd een afstand van 1 m of meer aan vanaf een TV, radio of
computer. (kan vreemde weergave of geluid veroorzaken)
*1
Voedingskabel
157~196 {16~20}
196~245 {20~25)
Aansluitklemmen
aansluiting
binnen-/
buitenunit
draden)
Draad niet geheel
ingestoken
VERBODEN
Bedrading van de afstandsbediening
Binnenunit
Bedrading van de
afstandsbediening
(levering derden)
•
Geen polariteit
Aansluitblok voor bedrading van de afstandsbediening
•
De afstandsbedieningskabel moet (2 x min 0,3 mm²) zijn met een
dubbel geïsoleerde PVC-mantel of een kabel met rubber mantel.
De totale kabellengte mag maximaal 50 m zijn.
•
Zorg ervoor dat de bedrading niet op andere aansluitklemmen
van de binnenunit wordt aangesloten (bijv. aansluitblok voor
stroomvoorziening). Hierdoor kan een storing optreden.
•
Bundel de bedrading niet samen met die van de stroomvoorziening
of voer ze niet door dezelfde metalen buis. Er kunnen fouten in het
functioneren optreden.
Verwijdering van de afstandsbediening van de binnenunit
1. Verwijder het deksel van de onderbehuizing.
2. Verwijder de bedrading tussen afstandsbediening en
aansluitblok van de binnenunit. Schroef de onderbehuizing los
van de afdekplaat van het regelpaneel. (3 stuks)
Haakje
(2 stuks)
Maak de
bedrading van de
afstandsbediening los
Afstandsbediening
1
2
Steek de
punt erin en
draai een beetje.
Platte
schroevendraaier
Onderbehuizing
7
