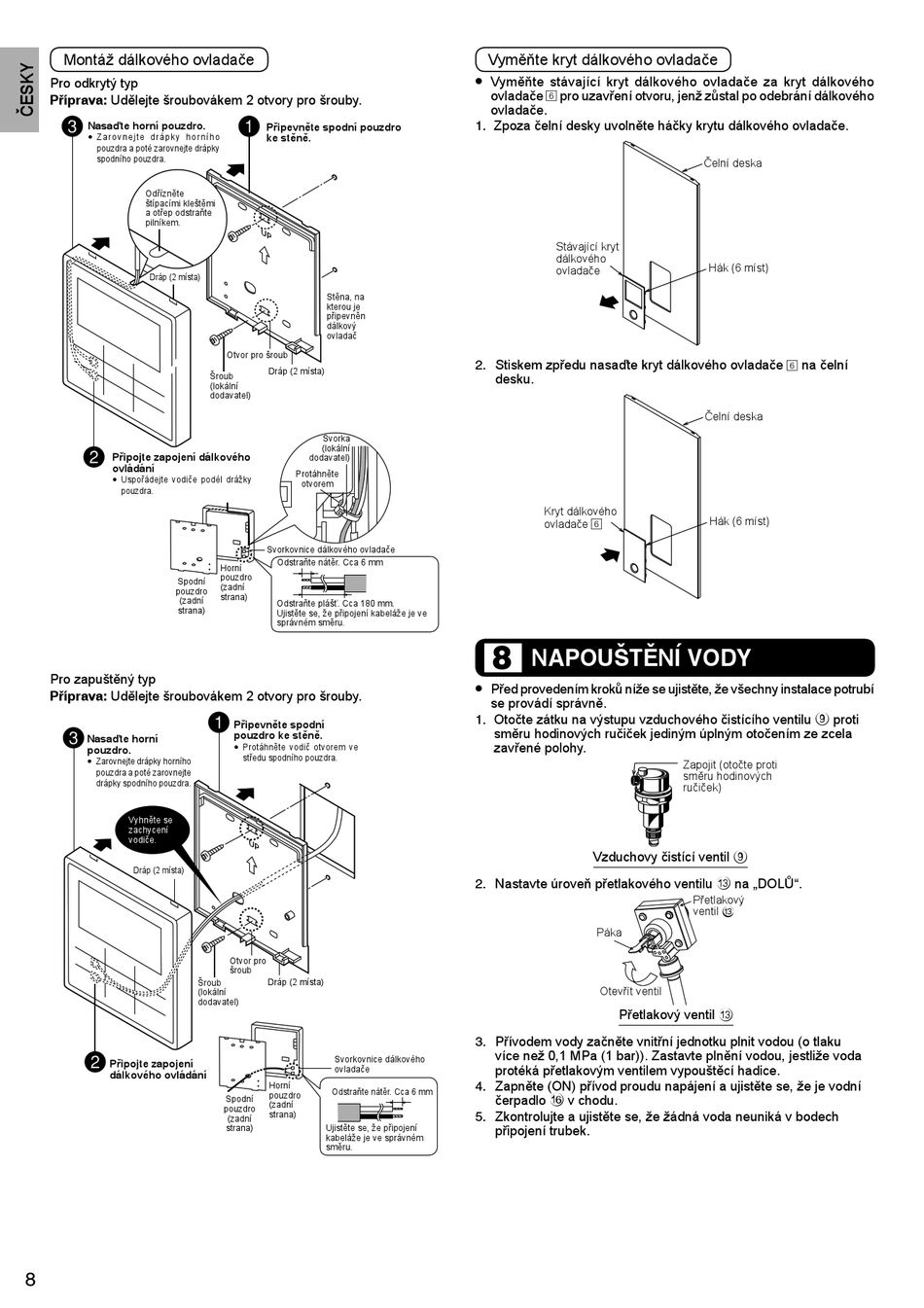

Montáž dálkového ovladače
Pro odkrytý typ
Příprava: Udělejte šroubovákem 2 otvory pro šrouby.
Nasaďte horní pouzdro.
•
Z a r o v n e j t e d r á p k y h o r n í h o
pouzdra a poté zarovnejte drápky
spodního pouzdra.
Odřízněte
štípacími kleštěmi
a otřep odstraňte
pilníkem.
Dráp (2 místa)
Připojte zapojení dálkového
ovládání
•
Uspořádejte vodiče podél drážky
pouzdra.
Spodní
pouzdro
(zadní
strana)
Pro zapuštěný typ
Příprava: Udělejte šroubovákem 2 otvory pro šrouby.
Nasaďte horní
pouzdro.
•
Zarovnejte drápky horního
pouzdra a poté zarovnejte
drápky spodního pouzdra.
Vyhněte se
zachycení
vodiče.
Dráp (2 místa)
Šroub
(lokální
dodavatel)
Připojte zapojení
dálkového ovládání
8
Připevněte spodní pouzdro
ke stěně.
U P
Stěna, na
kterou je
připevněn
dálkový
ovladač
Otvor pro šroub
Dráp (2 místa)
Šroub
(lokální
dodavatel)
Svorka
(lokální
dodavatel)
Protáhněte
otvorem
Svorkovnice dálkového ovladače
Odstraňte nátěr. Cca 6 mm
Horní
pouzdro
(zadní
strana)
Odstraňte plášť. Cca 180 mm.
Ujistěte se, že připojení kabeláže je ve
správném směru.
Připevněte spodní
pouzdro ke stěně.
•
Protáhněte vodič otvorem ve
středu spodního pouzdra.
U P
Otvor pro
šroub
Dráp (2 místa)
Svorkovnice dálkového
ovladače
Horní
Odstraňte nátěr. Cca 6 mm
pouzdro
Spodní
(zadní
pouzdro
strana)
(zadní
strana)
Ujistěte se, že připojení
kabeláže je ve správném
směru.
Vyměňte kryt dálkového ovladače
•
Vyměňte stávající kryt dálkového ovladače za kryt dálkového
ovladače 6 pro uzavření otvoru, jenž zůstal po odebrání dálkového
ovladače.
1. Zpoza čelní desky uvolněte háčky krytu dálkového ovladače.
Stávající kryt
dálkového
ovladače
2. Stiskem zpředu nasaďte kryt dálkového ovladače 6 na čelní
desku.
Kryt dálkového
ovladače
6
NAPOUŠTĚNÍ VODY
8
•
Před provedením kroků níže se ujistěte, že všechny instalace potrubí
se provádí správně.
1. Otočte zátku na výstupu vzduchového čistícího ventilu 9 proti
směru hodinových ručiček jediným úplným otočením ze zcela
zavřené polohy.
Vzduchovy čistící ventil 9
2. Nastavte úroveň přetlakového ventilu c na „DOLŮ".
Páka
Otevřít ventil
Přetlakový ventil c
3. Přívodem vody začněte vnitřní jednotku plnit vodou (o tlaku
více než 0,1 MPa (1 bar)). Zastavte plnění vodou, jestliže voda
protéká přetlakovým ventilem vypouštěcí hadice.
4. Zapněte (ON) přívod proudu napájení a ujistěte se, že je vodní
čerpadlo f v chodu.
5. Zkontrolujte a ujistěte se, že žádná voda neuniká v bodech
připojení trubek.
Čelní deska
Hák (6 míst)
Čelní deska
Hák (6 míst)
Zapojit (otočte proti
směru hodinových
ručiček)
Přetlakový
ventil c
