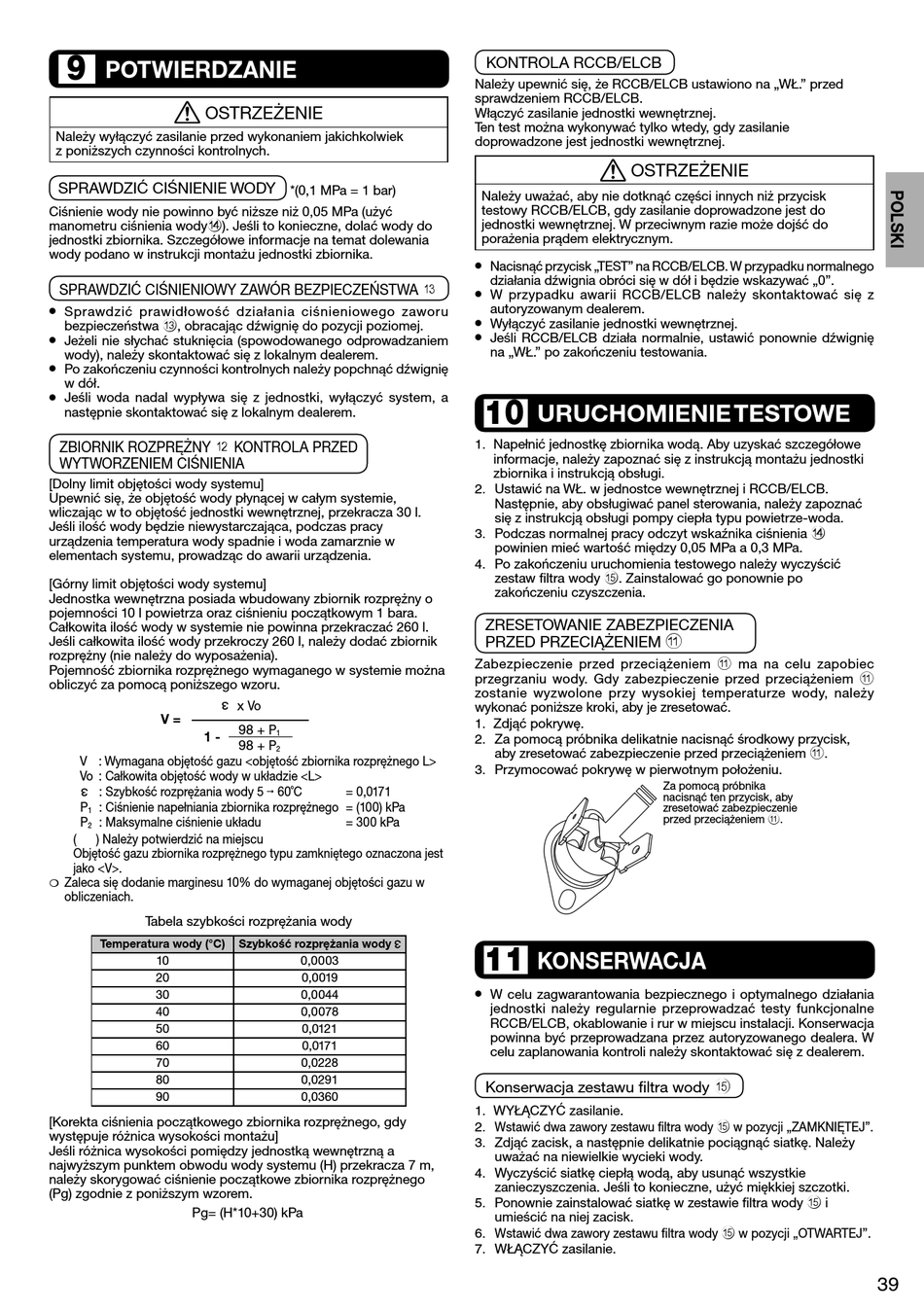

POTWIERDZANIE
OSTRZEŻENIE
Należy wyłączyć zasilanie przed wykonaniem jakichkolwiek
z poniższych czynności kontrolnych.
SPRAWDZIĆ CIŚNIENIE WODY
Ciśnienie wody nie powinno być niższe niż 0,05 MPa (użyć
manometru ciśnienia wodyd). Jeśli to konieczne, dolać wody do
jednostki zbiornika. Szczegółowe informacje na temat dolewania
wody podano w instrukcji montażu jednostki zbiornika.
SPRAWDZIĆ CIŚNIENIOWY ZAWÓR BEZPIECZEŃSTWA c
•
Sprawdzić prawidłowość działania ciśnieniowego zaworu
bezpieczeństwa c, obracając dźwignię do pozycji poziomej.
•
Jeżeli nie słychać stuknięcia (spowodowanego odprowadzaniem
wody), należy skontaktować się z lokalnym dealerem.
•
Po zakończeniu czynności kontrolnych należy popchnąć dźwignię
w dół.
•
Jeśli woda nadal wypływa się z jednostki, wyłączyć system, a
następnie skontaktować się z lokalnym dealerem.
ZBIORNIK ROZPRĘŻNY b KONTROLA PRZED
WYTWORZENIEM CIŚNIENIA
[Dolny limit objętości wody systemu]
Upewnić się, że objętość wody płynącej w całym systemie,
wliczając w to objętość jednostki wewnętrznej, przekracza 30 l.
Jeśli ilość wody będzie niewystarczająca, podczas pracy
urządzenia temperatura wody spadnie i woda zamarznie w
elementach systemu, prowadząc do awarii urządzenia.
[Górny limit objętości wody systemu]
Jednostka wewnętrzna posiada wbudowany zbiornik rozprężny o
pojemności 10 l powietrza oraz ciśnieniu początkowym 1 bara.
Całkowita ilość wody w systemie nie powinna przekraczać 260 l.
Jeśli całkowita ilość wody przekroczy 260 l, należy dodać zbiornik
rozprężny (nie należy do wyposażenia).
Pojemność zbiornika rozprężnego wymaganego w systemie można
obliczyć za pomocą poniższego wzoru.
V =
1 -
V : Wymagana objętość gazu <objętość zbiornika rozprężnego L>
Vo : Całkowita objętość wody w układzie <L>
: Szybkość rozprężania wody 5
P
: Ciśnienie napełniania zbiornika rozprężnego = (100) kPa
1
P
: Maksymalne ciśnienie układu
2
(
) Należy potwierdzić na miejscu
Objętość gazu zbiornika rozprężnego typu zamkniętego oznaczona jest
jako <V>.
Zaleca się dodanie marginesu 10% do wymaganej objętości gazu w
obliczeniach.
Tabela szybkości rozprężania wody
Temperatura wody (°C)
10
20
30
40
50
60
70
80
90
[Korekta ciśnienia początkowego zbiornika rozprężnego, gdy
występuje różnica wysokości montażu]
Jeśli różnica wysokości pomiędzy jednostką wewnętrzną a
najwyższym punktem obwodu wody systemu (H) przekracza 7 m,
należy skorygować ciśnienie początkowe zbiornika rozprężnego
(Pg) zgodnie z poniższym wzorem.
Pg= (H*10+30) kPa
*(0,1 MPa = 1 bar)
x Vo
98 + P
1
98 + P
2
60˚C
= 0,0171
= 300 kPa
Szybkość rozprężania wody
0,0003
0,0019
0,0044
0,0078
0,0121
0,0171
0,0228
0,0291
0,0360
KONTROLA RCCB/ELCB
Należy upewnić się, że RCCB/ELCB ustawiono na „WŁ." przed
sprawdzeniem RCCB/ELCB.
Włączyć zasilanie jednostki wewnętrznej.
Ten test można wykonywać tylko wtedy, gdy zasilanie
doprowadzone jest jednostki wewnętrznej.
OSTRZEŻENIE
Należy uważać, aby nie dotknąć części innych niż przycisk
testowy RCCB/ELCB, gdy zasilanie doprowadzone jest do
jednostki wewnętrznej. W przeciwnym razie może dojść do
porażenia prądem elektrycznym.
•
Nacisnąć przycisk „TEST" na RCCB/ELCB. W przypadku normalnego
działania dźwignia obróci się w dół i będzie wskazywać „0".
•
W przypadku awarii RCCB/ELCB należy skontaktować się z
autoryzowanym dealerem.
•
Wyłączyć zasilanie jednostki wewnętrznej.
•
Jeśli RCCB/ELCB działa normalnie, ustawić ponownie dźwignię
na „WŁ." po zakończeniu testowania.
10
URUCHOMIENIE TESTOWE
1. Napełnić jednostkę zbiornika wodą. Aby uzyskać szczegółowe
informacje, należy zapoznać się z instrukcją montażu jednostki
zbiornika i instrukcją obsługi.
2. Ustawić na WŁ. w jednostce wewnętrznej i RCCB/ELCB.
Następnie, aby obsługiwać panel sterowania, należy zapoznać
się z instrukcją obsługi pompy ciepła typu powietrze-woda.
3. Podczas normalnej pracy odczyt wskaźnika ciśnienia d
powinien mieć wartość między 0,05 MPa a 0,3 MPa.
4. Po zakończeniu uruchomienia testowego należy wyczyścić
zestaw fi ltra wody e. Zainstalować go ponownie po
zakończeniu czyszczenia.
ZRESETOWANIE ZABEZPIECZENIA
PRZED PRZECIĄŻENIEM a
Zabezpieczenie przed przeciążeniem a ma na celu zapobiec
przegrzaniu wody. Gdy zabezpieczenie przed przeciążeniem a
zostanie wyzwolone przy wysokiej temperaturze wody, należy
wykonać poniższe kroki, aby je zresetować.
1. Zdjąć pokrywę.
2. Za pomocą próbnika delikatnie nacisnąć środkowy przycisk,
aby zresetować zabezpieczenie przed przeciążeniem a.
3. Przymocować pokrywę w pierwotnym położeniu.
11
KONSERWACJA
•
W celu zagwarantowania bezpiecznego i optymalnego działania
jednostki należy regularnie przeprowadzać testy funkcjonalne
RCCB/ELCB, okablowanie i rur w miejscu instalacji. Konserwacja
powinna być przeprowadzana przez autoryzowanego dealera. W
celu zaplanowania kontroli należy skontaktować się z dealerem.
Konserwacja zestawu fi ltra wody e
1. WYŁĄCZYĆ zasilanie.
2. Wstawić dwa zawory zestawu fi ltra wody e w pozycji „ZAMKNIĘTEJ".
3. Zdjąć zacisk, a następnie delikatnie pociągnąć siatkę. Należy
uważać na niewielkie wycieki wody.
4. Wyczyścić siatkę ciepłą wodą, aby usunąć wszystkie
zanieczyszczenia. Jeśli to konieczne, użyć miękkiej szczotki.
5. Ponownie zainstalować siatkę w zestawie fi ltra wody e i
umieścić na niej zacisk.
6. Wstawić dwa zawory zestawu fi ltra wody e w pozycji „OTWARTEJ".
7. WŁĄCZYĆ zasilanie.
Za pomocą próbnika
nacisnąć ten przycisk, aby
zresetować zabezpieczenie
przed przeciążeniem a.
