Shearwater Perdix Nitrox-Sporttauchmodus

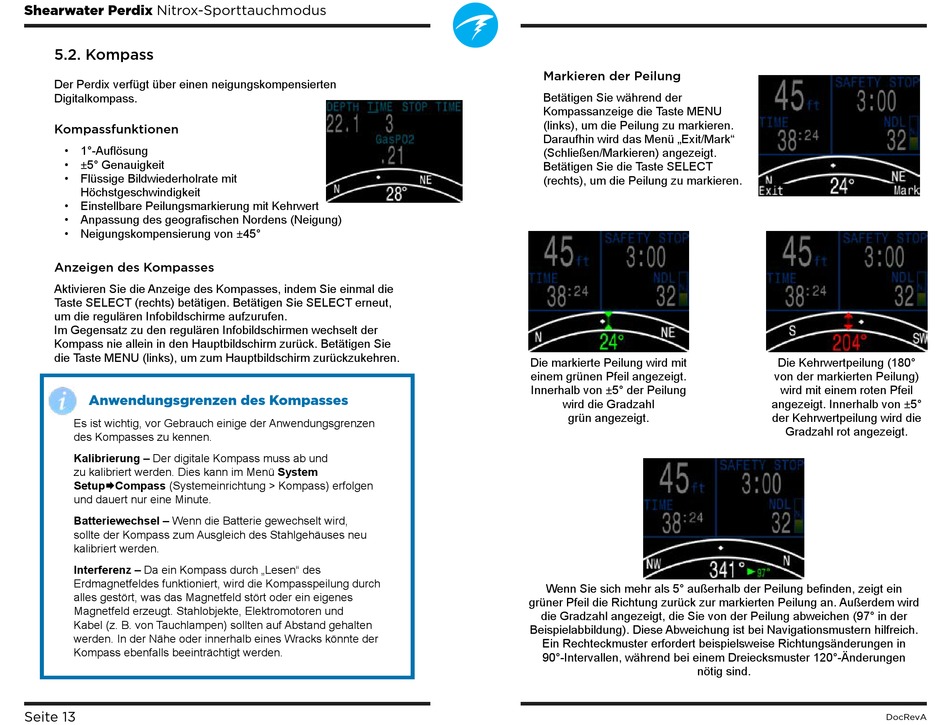

5�2� Kompass
Der Perdix verfügt über einen neigungskompensierten
Digitalkompass.
Kompassfunktionen
• 1°-Auflösung
• ±5° Genauigkeit
• Flüssige Bildwiederholrate mit
Höchstgeschwindigkeit
• Einstellbare Peilungsmarkierung mit Kehrwert
• Anpassung des geografischen Nordens (Neigung)
• Neigungskompensierung von ±45°

Anzeigen des Kompasses

Aktivieren Sie die Anzeige des Kompasses, indem Sie einmal die
Taste SELECT (rechts) betätigen. Betätigen Sie SELECT erneut,
um die regulären Infobildschirme aufzurufen.
Im Gegensatz zu den regulären Infobildschirmen wechselt der
Kompass nie allein in den Hauptbildschirm zurück. Betätigen Sie
die Taste MENU (links), um zum Hauptbildschirm zurückzukehren.
Anwendungsgrenzen des Kompasses
Es ist wichtig, vor Gebrauch einige der Anwendungsgrenzen
des Kompasses zu kennen.
Kalibrierung – Der digitale Kompass muss ab und
zu kalibriert werden. Dies kann im Menü System
SetupCompass (Systemeinrichtung > Kompass) erfolgen
und dauert nur eine Minute.
Batteriewechsel – Wenn die Batterie gewechselt wird,
sollte der Kompass zum Ausgleich des Stahlgehäuses neu
kalibriert werden.
Interferenz – Da ein Kompass durch „Lesen" des
Erdmagnetfeldes funktioniert, wird die Kompasspeilung durch
alles gestört, was das Magnetfeld stört oder ein eigenes
Magnetfeld erzeugt. Stahlobjekte, Elektromotoren und
Kabel (z. B. von Tauchlampen) sollten auf Abstand gehalten
werden. In der Nähe oder innerhalb eines Wracks könnte der
Kompass ebenfalls beeinträchtigt werden.
Seite 13

Markieren der Peilung

Betätigen Sie während der
Kompassanzeige die Taste MENU
(links), um die Peilung zu markieren.
Daraufhin wird das Menü „Exit/Mark"
(Schließen/Markieren) angezeigt.
Betätigen Sie die Taste SELECT
(rechts), um die Peilung zu markieren.
Die markierte Peilung wird mit
einem grünen Pfeil angezeigt.
Innerhalb von ±5° der Peilung
wird die Gradzahl
grün angezeigt.
Wenn Sie sich mehr als 5° außerhalb der Peilung befinden, zeigt ein
grüner Pfeil die Richtung zurück zur markierten Peilung an. Außerdem wird
die Gradzahl angezeigt, die Sie von der Peilung abweichen (97° in der
Beispielabbildung). Diese Abweichung ist bei Navigationsmustern hilfreich.
Ein Rechteckmuster erfordert beispielsweise Richtungsänderungen in
90°-Intervallen, während bei einem Dreiecksmuster 120°-Änderungen
nötig sind.
Die Kehrwertpeilung (180°
von der markierten Peilung)
wird mit einem roten Pfeil
angezeigt. Innerhalb von ±5°
der Kehrwertpeilung wird die
Gradzahl rot angezeigt.
DocRevA
