4.1 Machen Sie sich mit dem Plotter vertraut
In diesem Abschnitt lernen Sie die Elemen-
te des Plotters und ihre Funktionsweise
kennen. Das hilft Ihnen, die Handlungsan-
leitungen der folgenden Kapitel schneller
umzusetzen.
Funktionsweise
Die Daten für einen Beschriftungsauftrag werden vom
angeschlossenen PC in den Datenspeicher des Plot-
ters übertragen und gespeichert. Der Beschriftungsvor-
gang beginnt damit, dass der Schreibarm zur Pensta-
tion fährt, dort einen Stift in den Stifthalter aufnimmt,
dann zur Startposition fährt und die Beschriftung star-
tet. Wenn der Beschriftungsvorgang beendet ist, wird
der Stift wieder in der Penstation abgelegt und der
Schreibarm fährt in die Ausgangsposition.
Bei eingeschalteter Anschreibhilfe (s. Seite 10) fährt
der Schreibarm mit dem aufgenommenen Stift erst zu
einem Anschreibplättchen, bevor der Schreibvorgang
beginnt.
Autojustierung
Bei jedem Einschalten und beim Fortsetzen eines
Schreibvorgangs führt der Plotter eine Autojustierung
durch. Dabei fährt der Schreibarm ganz nach rechts
und der Stifthalter wird in die rechte obere Ecke
bewegt. Danach sollte der Schreibarm nicht mehr
berührt oder bewegt werden, da sonst die korrekte
Schreibposition nicht gewährleistet ist.
Bedienelemente und Anzeigen
Alle Bedienelemente und LED-Anzeigen sind auf dem
Bedienfeld untergebracht. Die quadratischen Bedien-
tasten reagieren auf leichten Fingerdruck.
Schreibarm
Der Schreibarm mit dem Stifthalter bewegt sich im Be-
trieb selbstständig über die Schreibfläche. Deshalb ist
es wichtig, dass er nicht durch Gegenstände auf der
Schreibfläche oder neben dem Plotter behindert wird.
Wenn sich der Plotter im Stop-Modus befindet, kön-
nen Sie den Schreibarm mit den Cursortasten positio-
nieren und den Plotterstift anheben und absenken.
4326440000/04/12.2016
Penstation und Plotterstifte
In den Dichteinsätzen der Penstation können bis zu
vier Plotterstifte untergebracht werden, z. B. mit unter-
schiedlichen Strichstärken. Wenn Sie mit nur einem
Plotterstift arbeiten wollen, ist es egal, in welchem
Dichteinsatz Sie ihn platzieren.
Um Stifte in die Station einzusetzen oder zu entneh-
men, muss der Plotter eingeschaltet sein und die
Penstation geöffnet sein (s. Kapitel 5). Die geöffnete
Penstation wird spätenstens nach zwei Minuten auto-
matisch geschlossen, um ein Austrocknen der Stifte
zu verhindern.
Ein Dichteinsatz ist als Ersatzteil im Servicepack ent-
halten (s. Kapitel 10).
Wenn ein Plotterstift mit HP-Aufnahme (z. B. STI-Stift
mit Adapter) verwenden werden soll, muss dieser
direkt in den Stifthalter am Schreibarm eingesetzt wer-
den. Außerdem muss der Zugriff auf die Penstation
über die Software deaktiviert werden (s. Kapitel 6.2).
Aufnahmeplatte für Beschriftungselemente
Die Beschriftungselemente müssen in eine Aufnah-
meplatte eingelegt werden, damit sie auf dem Plotter
exakt positioniert werden. Am oberen und unteren
Rand der Schreibfläche sind jeweils vier Fangstifte in
der Grundplatte des Plotters befestigt. Diese Fangstifte
dienen als Positionierhilfe für die Aufnahmeplatten.
Mit dem MCP Plus 2 können Sie verschiedene Aufnah-
meplatten verwenden:
– Aufnahmeplatte für MultiCard (im Lieferumfang)
– Aufnahmeplatte für Markierer SlimFix (SF4 bis SF6)
– Aufnahmeplatte für Etikettierbogen DIN A 4

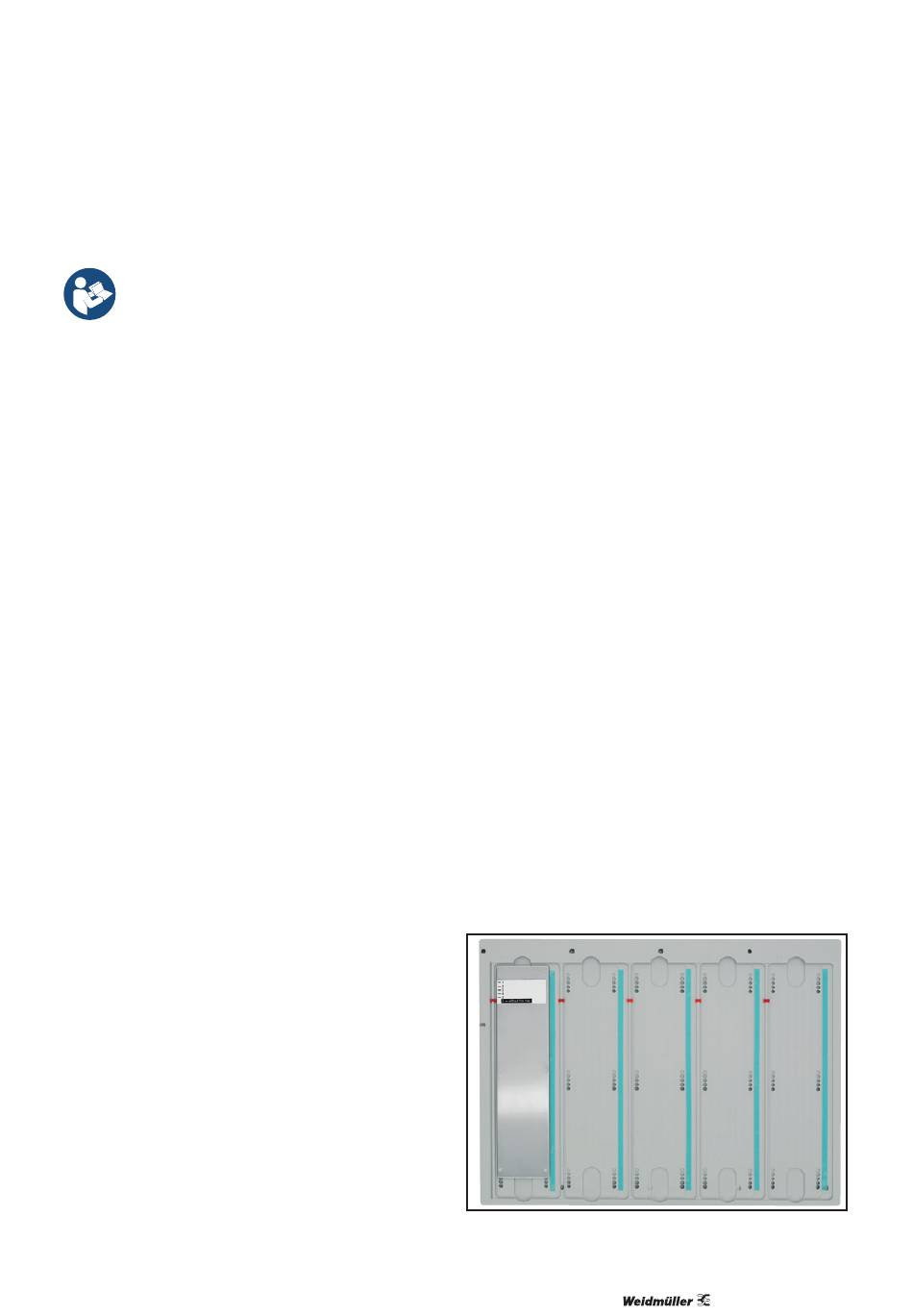

Bild 4.3 Aufnahmeplatte mit Verstellplatte
Gerätebeschreibung
9
