Gerätebeschreibung
5
6
7
9
11

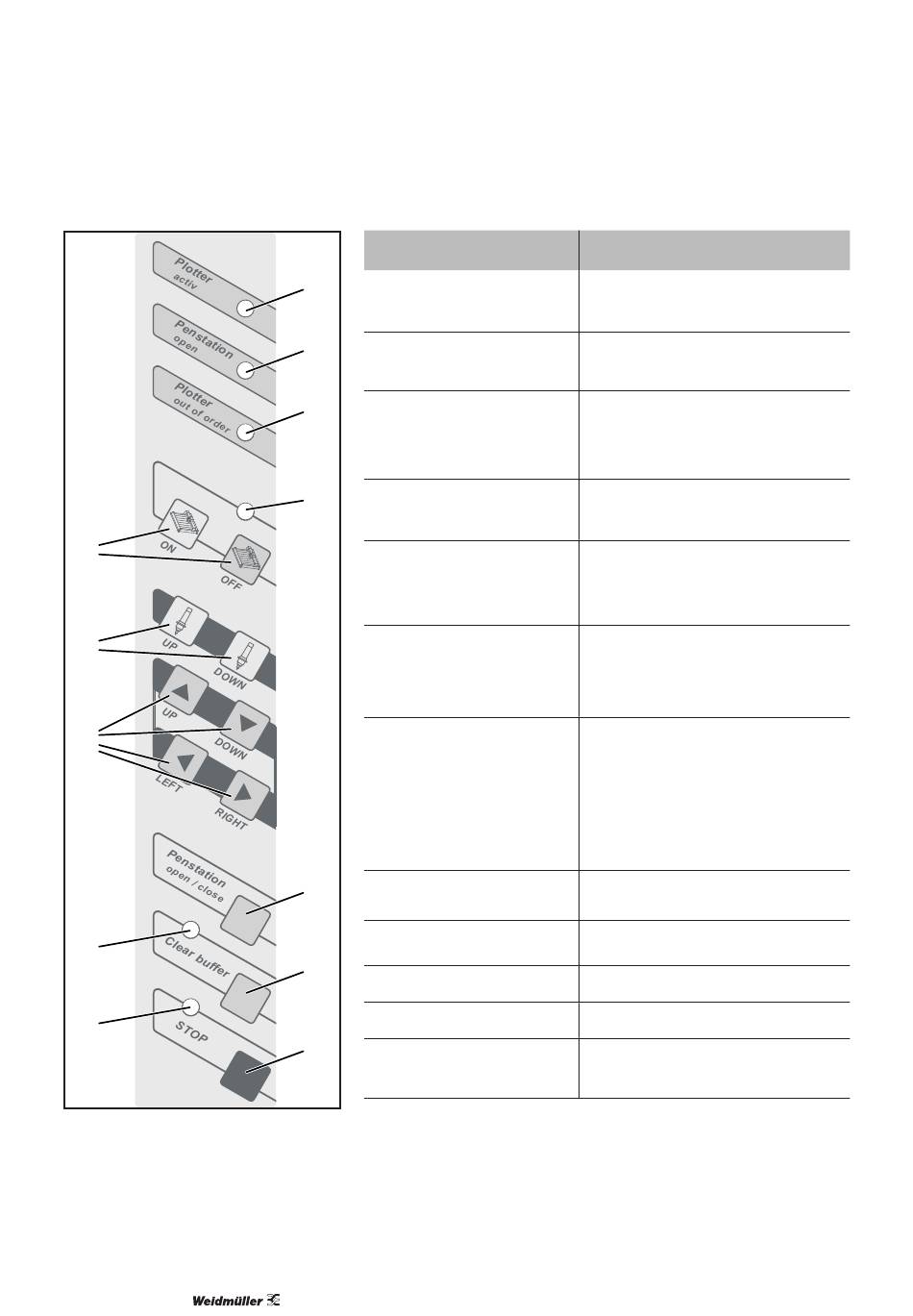

Bild 4.2 Bedienfeld
8
LED / Taste
1 1 LED Plotter activ
2
LED Penstation
2
3
LED Plotter out of order
3
4
LED ON/OFF
4
5
Tasten ON/OFF
6
Tasten UP/DOWN
7
Pfeiltasten
UP/DOWN/LEFT/ RIGHT
8 Taste Penstation
8
9
LED Clear buffer
10
10 Taste Clear buffer
11 LED STOP
12
12 Taste STOP
Funktion / Anzeige
Grün: Schreibvorgang läuft
Gelb: Penstation ist geöffnet
Rot: Plotterbetrieb ist gestört
Grün: Plotter betriebsbereit, Daten
vom PC können empfangen werden
Plotter ein-/ausschalten
Plotterstift anheben/absenken
Die Taste STOP muss vorher ge-
drückt werden.
Schreibarm bewegen
(vier Richtungen entlang
der Schreibfläche)
Die Taste STOP muss vorher ge-
drückt werden.
Penstation öffnen und schließen
Gelb: Daten im Datenspeicher des
Plotters vorhanden
Datenspeicher löschen
Rot: Plotter wurde gestoppt
Plotter anhalten und wieder starten
4326440000/04/12.2016
