Istruzioni di smontaggio del motore
Passo 1: Rimozione del coperchio terminale
Passo 2: Allineamento del rotore
Motori con foro
passante
Motori ad albero
pieno
Passo 3: Montaggio delle viti di regolazione
Montaggio
delle viti
Montaggio
delle viti
Montaggio
delle viti
Montaggio
delle viti

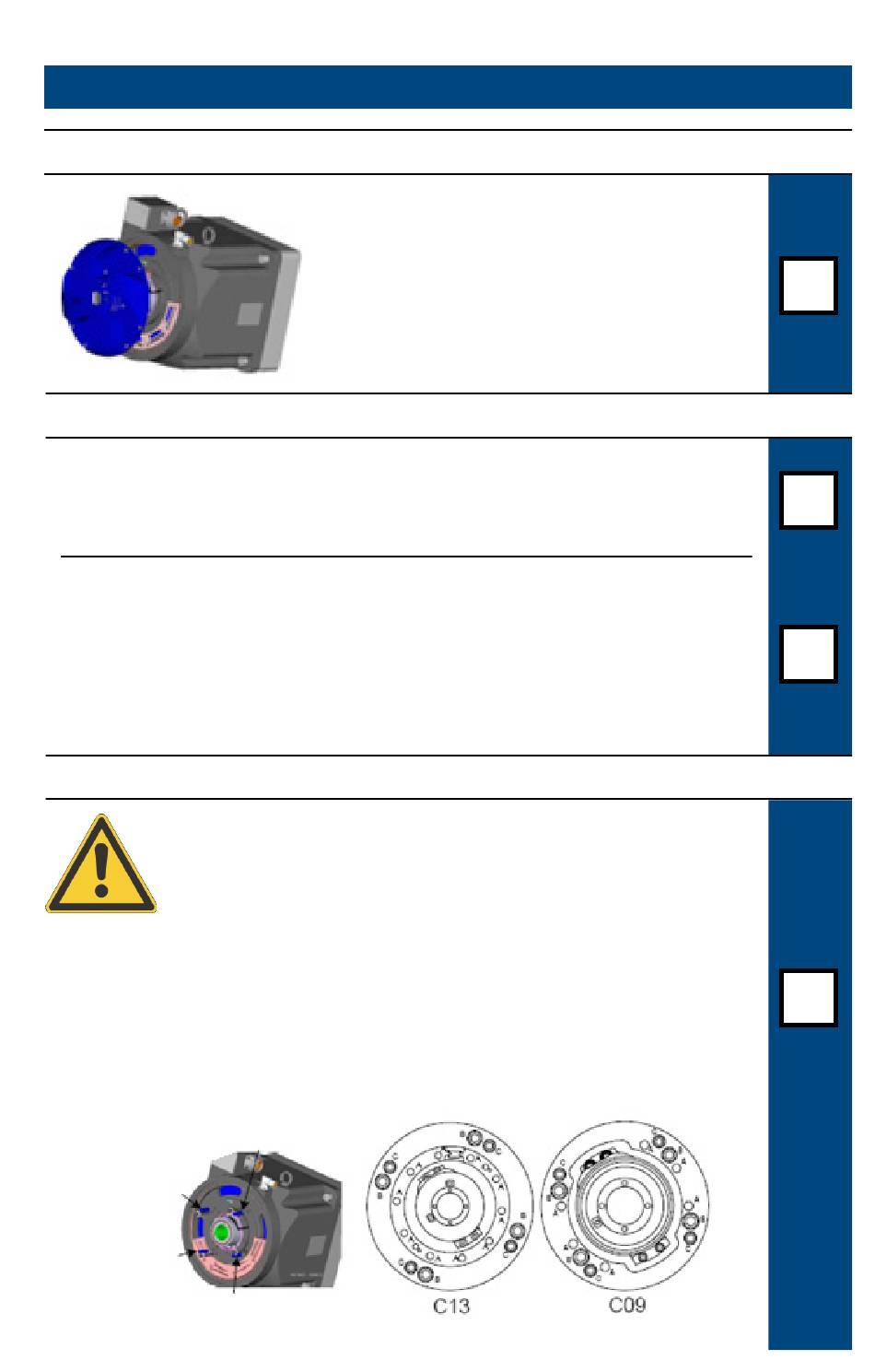

DDR Motor Mounting Guide | Passo 1: Rimozione del coperchio terminale
1. Con un cacciavite a croce
rimuovere il coperchio termi-
nale di colore blu allentando le
viti a testa troncoconica (otto
(8) sul C(H)09 e dodici (12) sul
C(H)13.
1. Ruotare l'albero motore manu-
almente finché il contrassegno
dell'indice sul rotore e sullo sta-
tore dell'encoder sono allineati.
1. Utilizzare una luce intermittente
per vedere nei fori indicati con
"B". Ruotare l'albero motore
manualmente finché è presente
un foro filettato direttamente
dietro ciascuno dei quattro (4)
fori indicati con "B".
Non usare alcun tipo di Loctite o
sigillante per filettature sui fissaggi per la
spedizione!
1. Rimuovere le quattro (4) viti di regolazione
dall'inserto in plastica e introdurle nei fori
indicati con "C". Mediante un cacciavite
esagonale da 6 mm su una chiave
dinamometrica, serrare ciascuna vite di
regolazione a 0,1 N-m [1 lb-in].
