Montage Der Platinen In Die Orgel - Keyboardpartner Hx3 Anleitung

Prüfen der Betriebsspannung 5V DC für die HX3-Platine
Netzstecker wieder in die Steckdose stecken.
Netzstecker wieder abziehen!
Hiermit sind die Arbeiten an der PreAmp-Platine beendet.

Montage der Platinen in die Orgel

Die Montage der Platinen kann prinzipiell an beliebiger Stelle erfolgen. Es ist dabei aber
zu beachten, dass der Trafo mindestens 20cm Abstand zur PreAmp-Platine hat.
Hinweis: unter der PreAmp-Platine dürfen sich keine elektrisch leitenden Teile befinden.
Die Montagehöhe (durch die Abstandsröllchen vorgegeben) darf nicht unterschritten
werden. Ist auch die Montage einer Hallwanne vorgesehen, dann sollte diese so weit als
möglich vom Trafo entfernt montiert werden.
Rückseite HX3-Orgel von Klavierbauer Franz Hemmerich
Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8

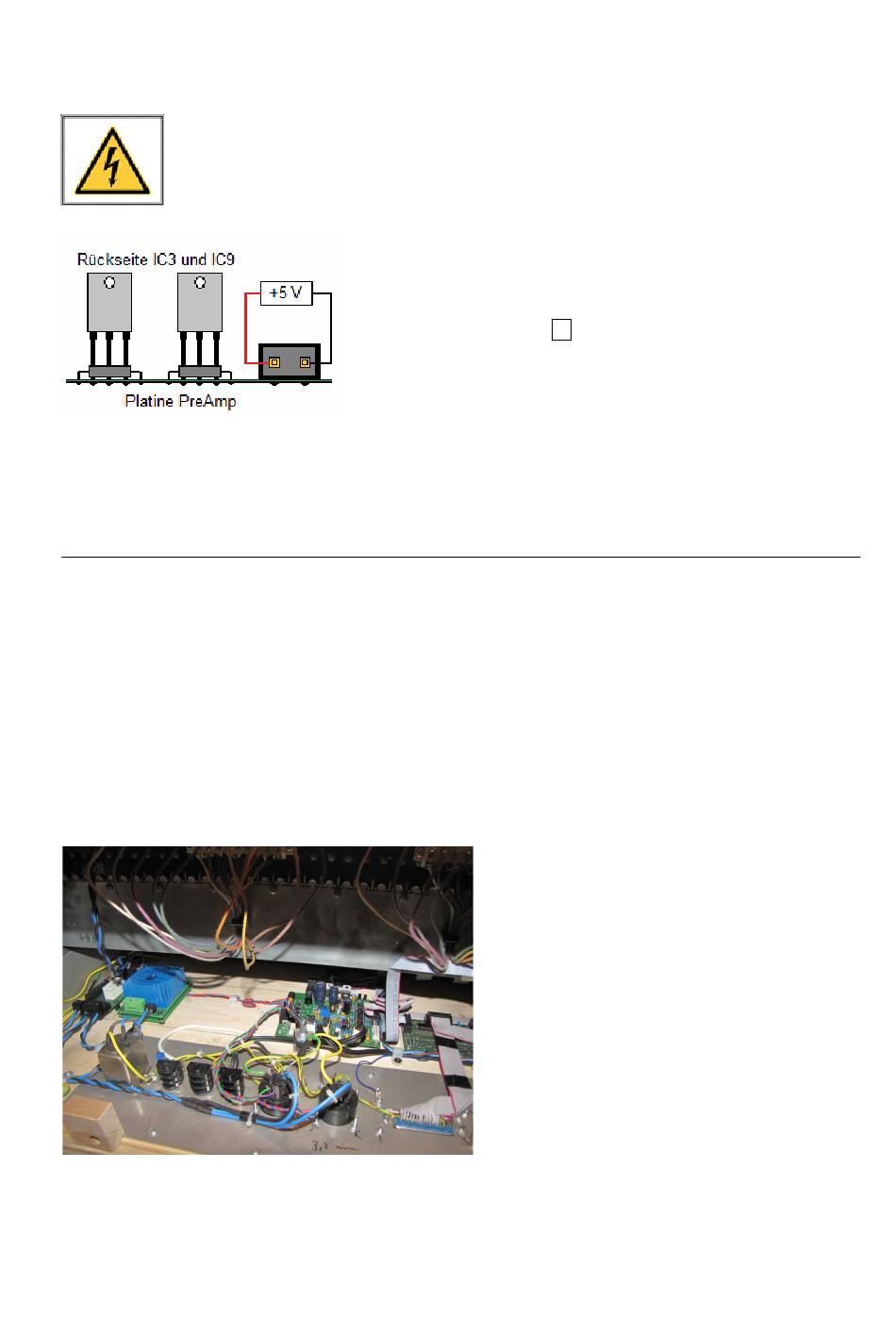

5 V+ schwarze Leitung an Steckwanne Pin 2 – die
rote Leitung an Pin 1
Siehe auch Bestückungsplan auf Seite 5
Vorbildlich montiert...
Ringkerntrafo
Eingangsmodul ganz links im sicheren
Abstand von 20cm zum Vorverstärker.
und Netz-
Seite 9 von 15
