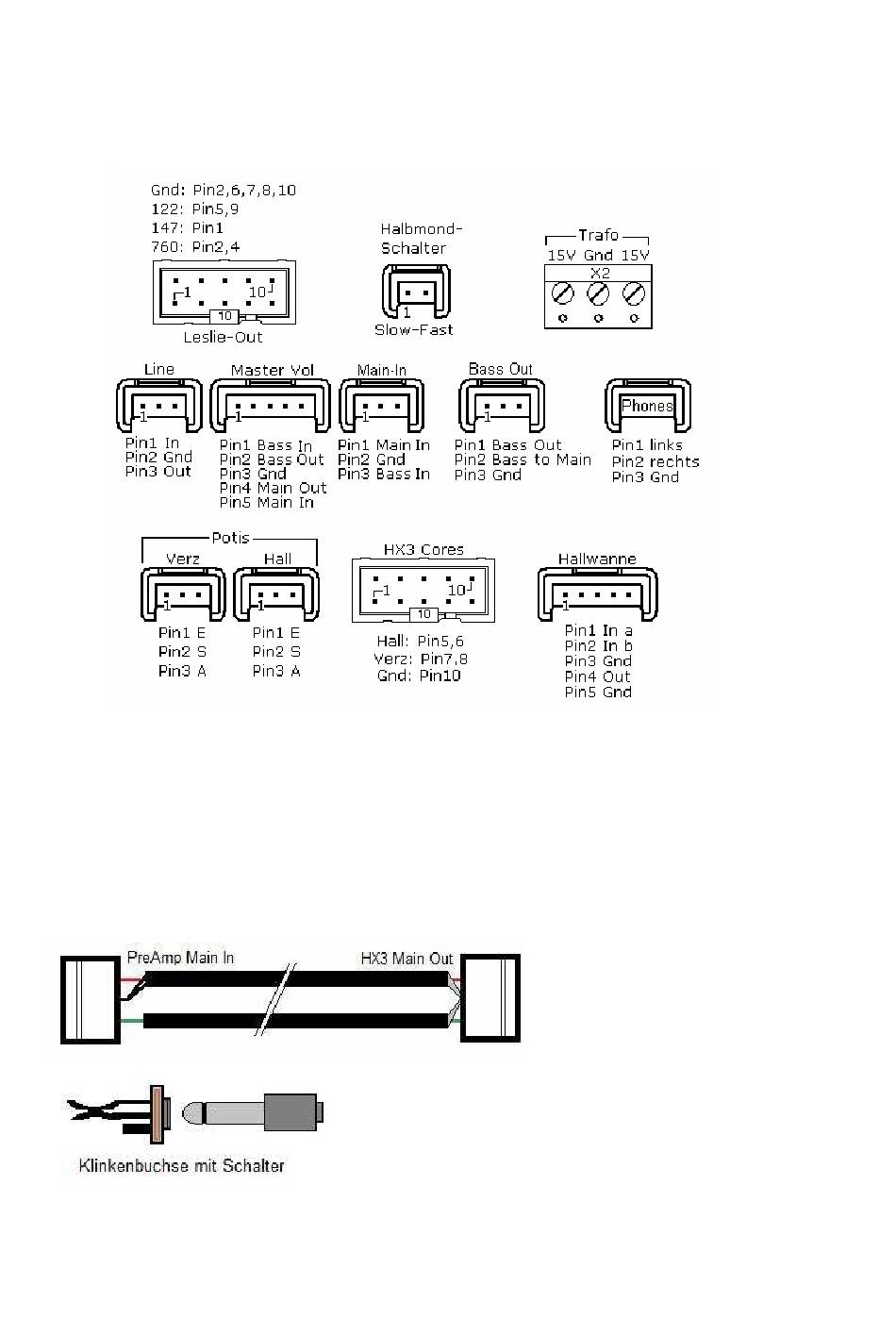

Pinbelegung der Anschlüsse
Hinweise zur Verdrahtung
Die Verdrahtung folgender Positionen erfolgt mit Abschirmleitung:
Line, Master-Vol, Main-In, Bass-Out, Phones, Verz (= Overdrive), Hall
Der Anschluss zum Halbmondschalter kann beliebig gepolt werden.
benötigt wird, dann müssen die Pins 1 und 2 mit einem Jumper gebrückt werden.
Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8
Der Bass-Ausgang benötigt eine Klinkenbuchse mit
Schaltkontakt. Ohne Stecker wird das Bass-Signal dem
Orgelsignal wieder beigemischt.
Falls kein Anschluß für den separaten Bassausgang
Die Abschirmung
Abschirmkabel Main-In darf am
PreAmp nur einseitig aufgelegt
werden da
Brummschleife entsteht.
Seite 10 von 15
vom
sonst eine
