Vorwort
siehe auch Kapitel Anhang
dieser PreAmp ist kein eigenständiges Produkt. Es handelt sich hier um einen Ersatz für -
bzw. eine Ergänzung der HOAX-Elektronik, sowie Zubehör der Fa. Keyboardpartner.
Die nachfolgende Anleitung setzt einige Fachkenntnisse der Elektronik und der
Handhabung der verwendeten Bauteile voraus. Hinweis: im Bereich des
Trafos liegen 230V Wechselspannung an.
Unachtsamkeit und
Nichtbeachtung dieser Anleitung können lebensgefährliche Verletzungen
und/oder Entflammung zufolge haben.
Warnung vor gefährlicher elektrischer Spannung!

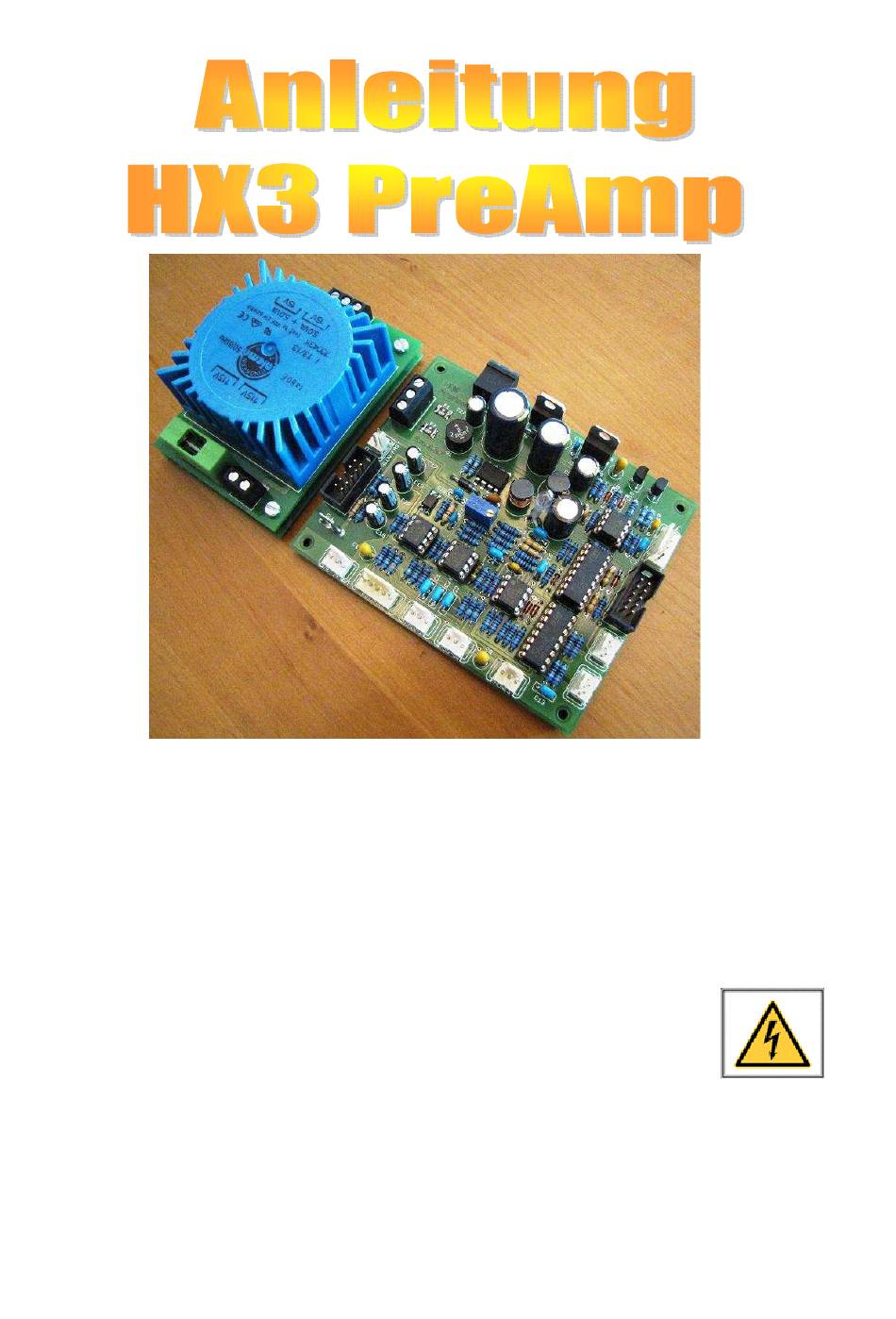

Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8
Seite 1 von 15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KEYBOARDPARTNER HX3
Inhaltszusammenfassung für KEYBOARDPARTNER HX3
- Seite 1 Kapitel Anhang dieser PreAmp ist kein eigenständiges Produkt. Es handelt sich hier um einen Ersatz für - bzw. eine Ergänzung der HOAX-Elektronik, sowie Zubehör der Fa. Keyboardpartner. Die nachfolgende Anleitung setzt einige Fachkenntnisse der Elektronik und der Handhabung der verwendeten Bauteile voraus. Hinweis: im Bereich des Trafos liegen 230V Wechselspannung an.
-
Seite 2: Lieferumfang
Crimpkontakte für Steckergehäuse (3Res.) Platine Trafo Sicherung 5x20 80mA Träge Netzkabel mit Stecker 50cm Litze Isoplatine Abstandsröllchen Hallwanne (Optional) Hallwanne 1,2mtr Abschirmkabel 1,2mtr verdrilltes adernpaar rot/blau Poti mono 100k lin Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 2 von 15... -
Seite 3: Platinenbestückung
Kondensator 1nF nein Kondensator 47nF nein Kondensator C15,C22,C26,C31 nein 100nF Kondensator 1µF C1,C2,C3,C4,C13,C16,C23,C24,C28 nein Tantal 6µ8 C5,C29 Tantal 10µF C8,C14 Gleichrichter Stiftwannen PFL10 MUX-IN, Leslie-Out 2p Wannenstecker 3pAnschl.Klemme Transistor BC327 Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 3 von 15... - Seite 4 Drahtenden. Es dürfen keine Zinn- Spritzer oder Kolophonium- Rückstände auf der Platine vorhanden sein. Platine ggfls. mit einer mittelharten sauberen Zahnbürste reinigen. Ankleben der 4 Abstandsröllchen mittig über den Befestigungsbohrungen am Rande der Platine. Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 4 von 15...
-
Seite 5: Bestückungsplan
Bestückungsplan: Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 5 von 15... - Seite 6 Positionsplan: * Dieser Positionsplan entspricht dem Platinen-Aufdruck Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 6 von 15...
-
Seite 7: Bestückung Der Trafo-Platine
Schraubklemmen X2 bis zum Anschlag einführen und festziehen. 2x braun 15VAC, 1x blau Gnd. (Siehe Seite 10 Pinbelegung) Die Ummantelung des Netzkabels etwa 2cm entfernen. Beide Ader ca. 5mm abisolieren und in Schraubklemme X1 bis zum Anschlag einführen und festziehen. Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 7 von 15... - Seite 8 IC10 in die Fassung drücken. 2x IC MOS 4051 vorsichtig an den Positionen IC6 und IC7 in die Fassung drücken. 1x IC MC34063AP vorsichtig an Position IC8 in die Fassung drücken. Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 8 von 15...
-
Seite 9: Montage Der Platinen In Die Orgel
Prüfen der Betriebsspannung 5V DC für die HX3-Platine Netzstecker wieder in die Steckdose stecken. 5 V+ schwarze Leitung an Steckwanne Pin 2 – die rote Leitung an Pin 1 Siehe auch Bestückungsplan auf Seite 5 Netzstecker wieder abziehen! Hiermit sind die Arbeiten an der PreAmp-Platine beendet. -
Seite 10: Pinbelegung Der Anschlüsse
Schaltkontakt. Ohne Stecker wird das Bass-Signal dem Orgelsignal wieder beigemischt. Falls kein Anschluß für den separaten Bassausgang benötigt wird, dann müssen die Pins 1 und 2 mit einem Jumper gebrückt werden. Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 10 von 15... - Seite 11 Das Stereo-Poti für die Gesamtlautstärke wird wie folgt verdrahtet: Pin 3 + Poti-A1 und A2 Abschirmung Pin 5 + Poti-E1 weiss Pin 4 + Poti-S1 braun Pin 2 + Poti-S2 grün Pin 1 + Poti-E2 gelb Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 11 von 15...
- Seite 12 Abschirmkabel durch die Buchsenöffnung nach außen führen Pinbelegung im 5p Steckergehäuse: Pin 1 - blau Pin 2 - Pin 3 und 5 Masse Pin 4 - innere Ader Abschirmkabel (Ausgang) Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 12 von 15...
- Seite 13 Stellung Off kann der Overdrive mittels Poti stufenlos von aus bis maximal eingestellt werden. HX3 Integration Es können auch die HX3 Funktionen der Hall-Schalter – bzw. Tipptaster verwendet werden. Der HX3-Digitalhall muss dann aber mit dem PC-Programm „Tera Term“ (siehe www.keyboardpartner.de...
-
Seite 14: Technische Daten
Für technische Fragen stehen wir Ihnen gerne unter folgenden Nummern zur Verfügung 06434 / 4283 von 10.00 bis 20.00 oder 06233 / 71815 von 18.00 bis 22.00 oder schicken Sie uns einfach eine Email an folgende Adresse: preamp@musiklabor.net Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8 Seite 14 von 15... -
Seite 15: Anhang
Anhang 1. Gewährleistung, Haftungsausschluss * Folgende Richtlinien sind Eigentum der Firma Keyboardpartner. Sie gelten ebenfalls für unsere Erzeugnisse. Keyboardpartner empfiehlt unsere Erzeugnisse, trägt dafür jedoch keine Verantwortung.* 1.1 Unser Erzeugnisse wurden mit bestem Wissen und Gewissen sorgfältig entworfen und hergestellt. Gleichwohl können, wie bei jedem elektronischen Gerät Defekte durch Material und Produktionsfehler auftreten.
