KEYBOARDPARTNER HX3 Anleitung Seite 12

Arbeiten an der optionalen Hallwanne
Die Hallwane ist für eine stehende Montage (mit der offenen Seite nach unten)
vorgesehen. Für eine „hängende" Montage müssen zuerst die vier kleinen Spiralfedern
umgehängt werden.
Verdrahtung
Pinbelegung im 5p Steckergehäuse:
Pin 1 - blau
Pin 2 - rot
Pin 3 und 5 Masse
Pin 4 - innere Ader Abschirmkabel (Ausgang)
Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8

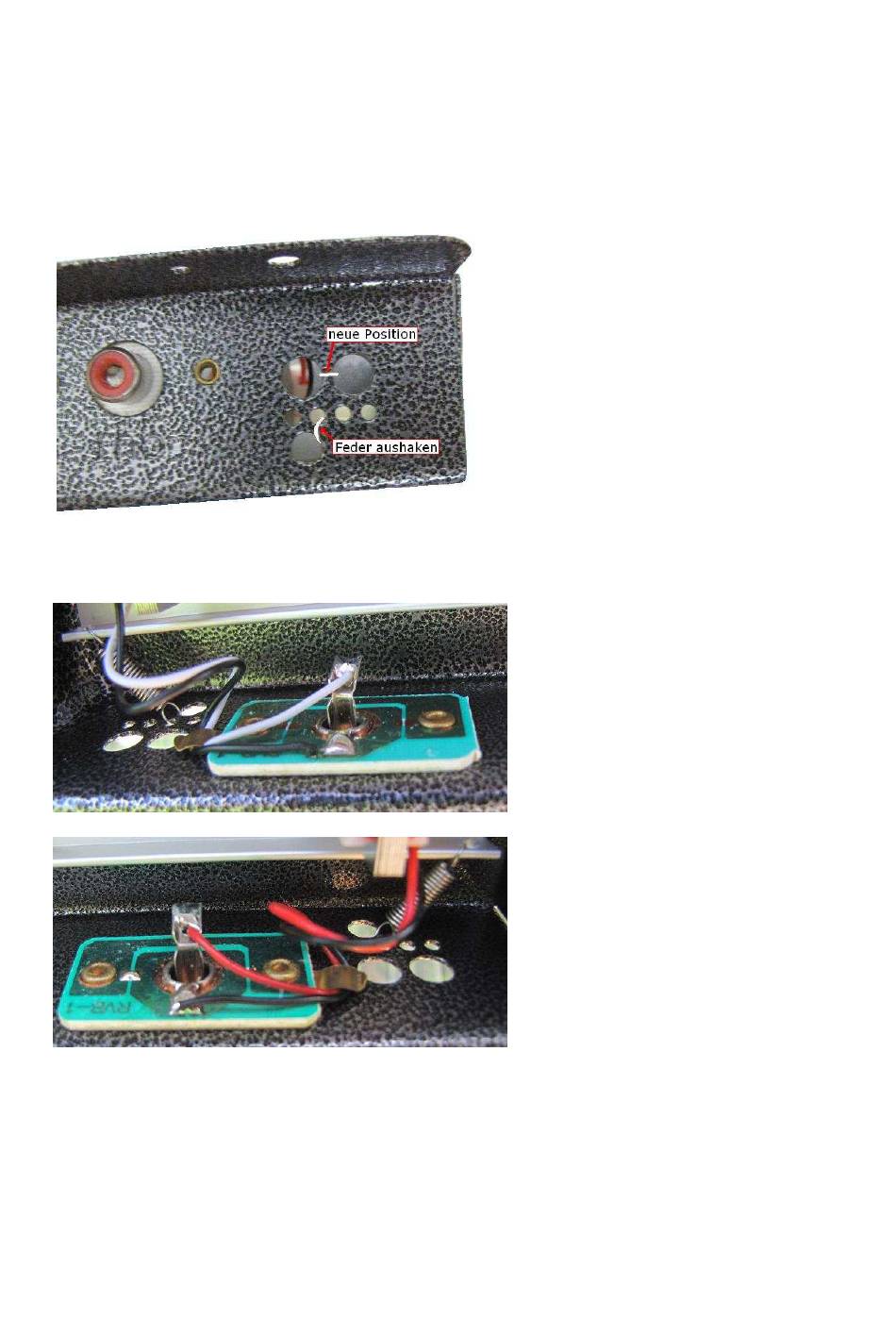

Hierzu die Federn nacheinander am
Wannengehäuse vorsichtig aushaken
und in die obere Lochposition (siehe
Bild) wieder einhaken.
Federn darf dabei nicht dauerhaft
verformt – und die Federn dürfen nicht
überdehnt werden.
Zum Schluss das
Sicherungslack an
versiegeln.
Innenseite Hallwanne - Input
Das verdrillte Litzenpaar ca. 2cm
abisolieren. Die rote Litze zu der
weißen Litze anlöten, die blaue
Litze zu der schwarzen Litze
anlöten. Das Litzenpaar durch die
Buchsenöffnung nach außen führen
Innenseite Hallwanne - Output
Abschirmkabel ca. 2cm abisolieren.
Die innere Ader zu der roten Litze
anlöten, die Abschirmung verdrillen
und zu der
anlöten. Abschirmkabel durch die
Buchsenöffnung nach außen führen
Das Auge der
Federauge mit
der Wanne
schwarzen Litze
Seite 12 von 15
