KEYBOARDPARTNER HX3 Anleitung Seite 8

Provisorische Inbetriebnahme:
Prüfen der Betriebsspannungen
für diese Messung wird ein handelsübliches Volt- Messgerät mit einem Messbereich bis
50V DC benötigt. Abweichungen von ca. 0,2V sind erlaubt.
Achtung! Es dürfen sich keine Metallteile in der unmittelbaren Nähe der Platine befinden.
Netzstecker in die Steckdose stecken - Achtung! - an Klemmleiste X1
liegen jetzt 230V an. Es werden nun folgende Spannungen auf der
PreAmp-Platine geprüft:
Netzstecker aus der Steckdose ziehen!
Einsetzen der IC's
Vor dem Einsetzen der ICs muss eine mögliche statische Aufladung beseitigt werden.
Eine Entladung bei Berührung der Beinchen könnte die ICs zerstören, oder Spätschäden
zufolge haben. Entladung kann an einer Wasserleitung oder Zentralheizung erfolgen.
Die Beinchen neuer IC's stehen etwas nach außen ab. Eine einfache und wirksame
Methode die Beinchen gerade zu biegen: IC links und rechts am Körper zwischen
Daumen und Zeigefinger anfassen, eine Seite mit allen Beinchen flach auflegen und den
IC-Körper bis 90° hochbiegen. Diesen Vorgang mit der anderen Seite wiederholen.
4x IC TL072 mit richtiger Polung vorsichtig an den Positionen IC1, IC4, IC5 und
IC10 in die Fassung drücken.
2x IC MOS 4051 vorsichtig an den Positionen IC6 und IC7 in die Fassung
drücken.
1x IC MC34063AP vorsichtig an Position IC8 in die Fassung drücken.
Anleitung DE HX3-PreAmp VW-1013 Rev. 1.8

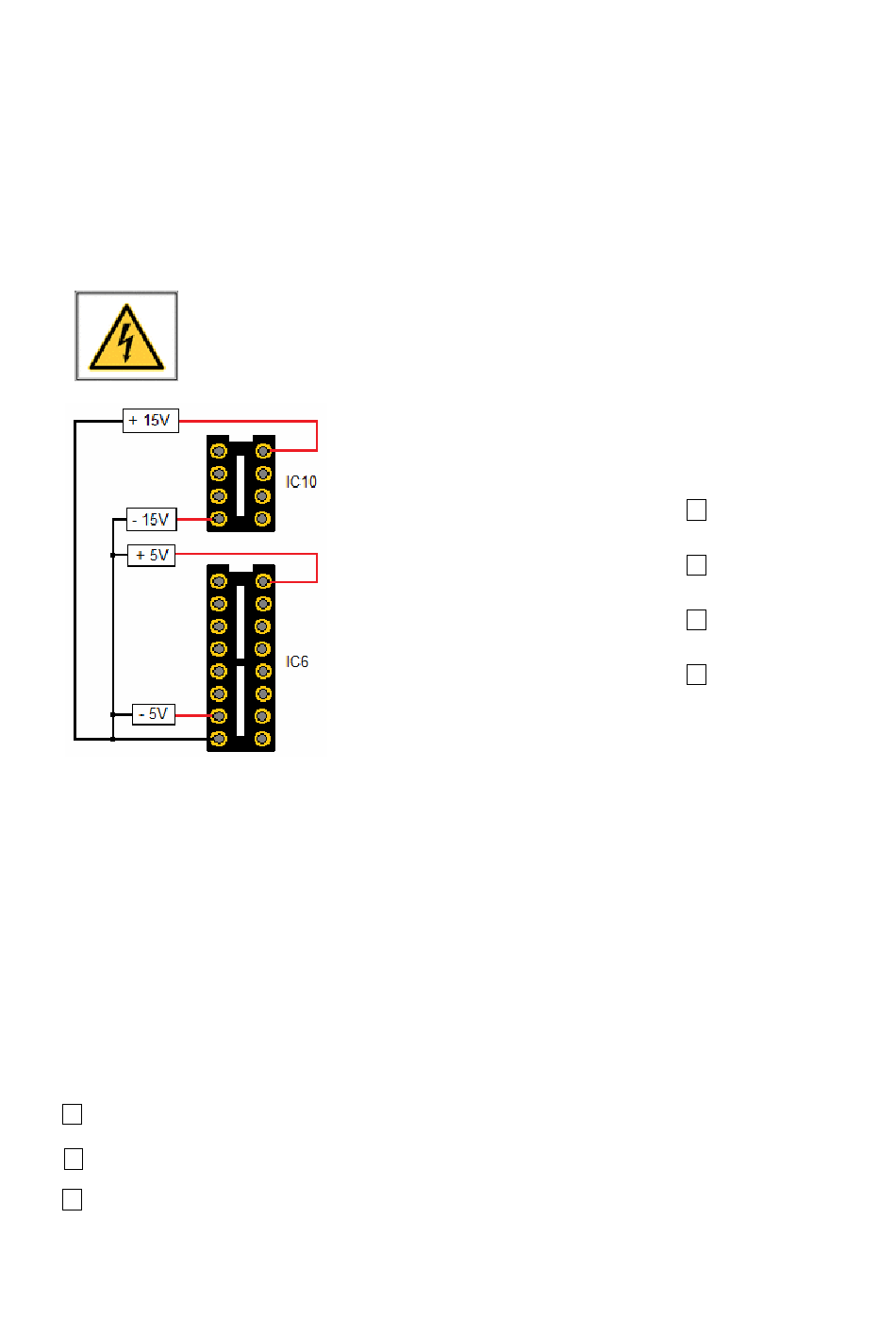

1. 15V+ Schwarze Leitung an IC6 Pin 8 -- rote
Leitung an IC10 Pin 8
2. 15V– Schwarze Leitung an IC6 Pin 8 -- rote
Leitung an IC10 Pin 4
3. 5v+ Schwarze Leitung an IC6 Pin 8 -- rote
Leitung an IC6 Pin 16
4. 5V– Schwarze Leitung an IC6 Pin 8 -- rote
Leitung an IC6 Pin 7
Seite 8 von 15
