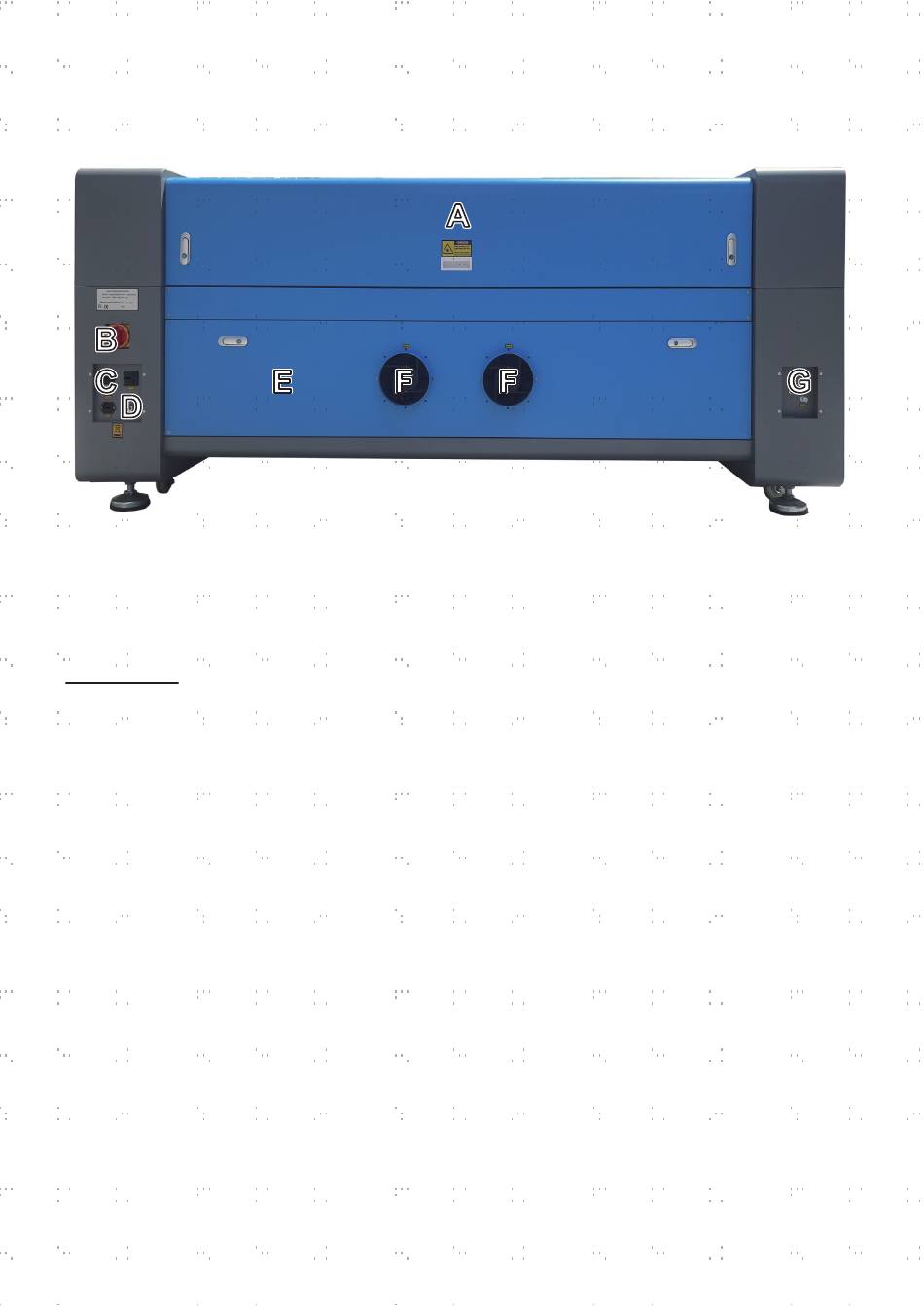

Rückansicht
A. Obere hintere Zugangstür—Diese Tür öffnet zum Lasergehäuse, das die Laserröhre und ihre Anschlüsse enthält.
B. Hauptschalter—Mit diesem Schalter wird die Hauptstromversorgung der Maschine gesteuert.
C. Stromsteckdosen—Die Steckdosen dienen zum Anschluss Ihrer Hauptstromversorgung, zur Erdung des Gerätes
sowie bei Bedarf als zusätzliche Steckdosen für die Wasserpumpe. Es wird jedoch empfohlen, solche Geräte über
einen separaten Stecker an einer unterschiedlichen Sicherung zu verbinden.
D. Lufteinlass—Dieser Anschluss wird an die Luftsteuerung angeschlossen, um die Druckluft zu bieten. Überprüfen
Sie seinen Filter regelmäßig, um ihn frei von eventuellen Verstopfungen zu halten.
E. Untere hintere Zugangstür—Diese Tür ermöglicht den Zugang zur Luftpumpe und erleichtert die Wartung.
F. Abgasventilator—Der Ventilator zieht Gase und Schmutzpartikel aus dem Arbeitstisch heraus und leitet sie
durch Ihre Entlüftung in ein Fenster oder einen Luftreiniger.
G. Wasseranschlüsse—Diese Anschlüsse ermöglichen die Verbindung mit der Wasserpumpe oder dem Wasserkühler,
damit die Laserröhre kühl bleibt und stabil läuft.
6
