Installations- und Betriebsanleitung
Der Sicherheitstemperaturbegrenzer (STB) ist in den
vorgefertigten Messstutzen im Abgasweg zu montieren
(s. Bild 7) mit maximal 30 cm Abstand zum
Abgasstutzen des Wärmetauschers.

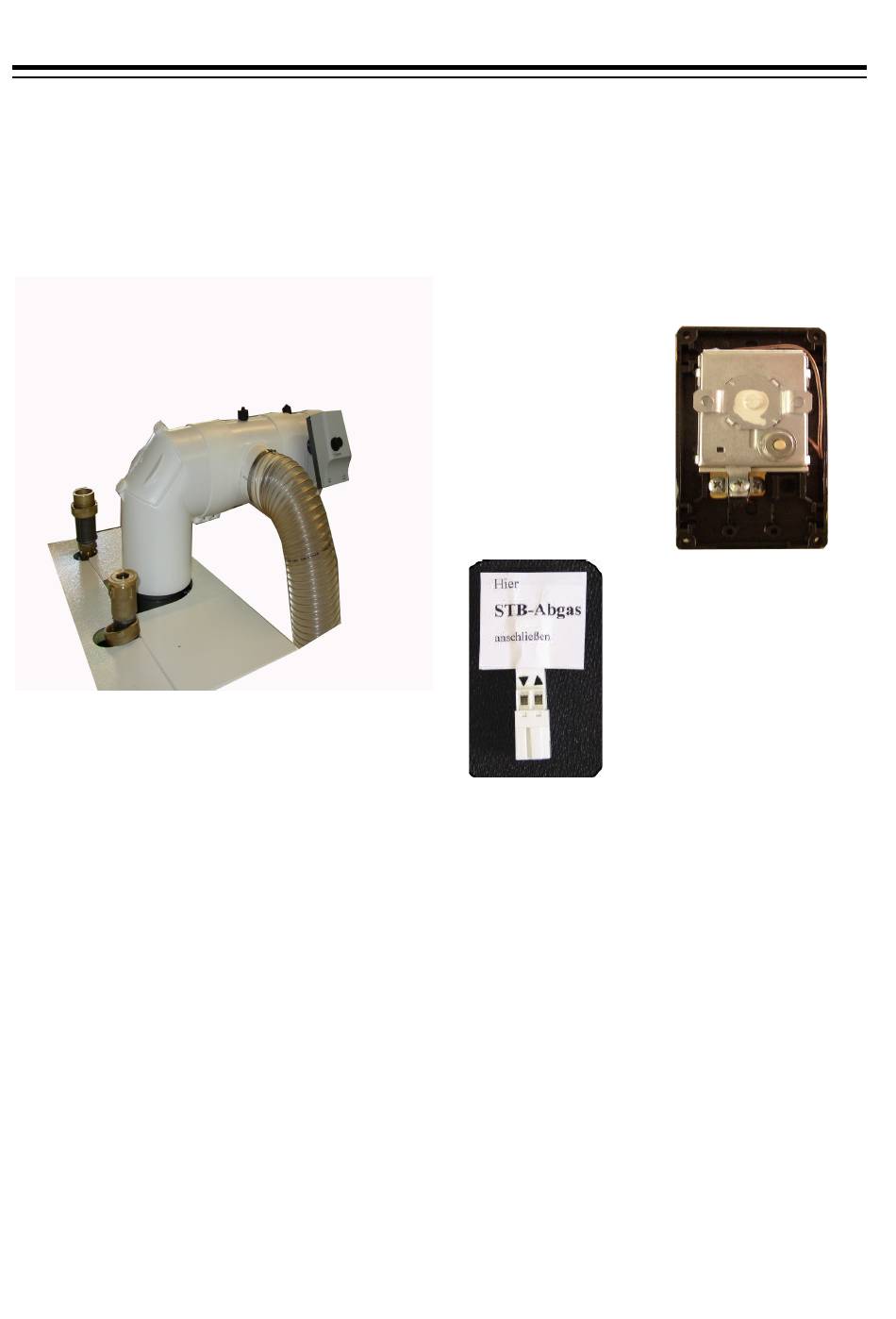

Bild 7
Elektrische Verbindung Schaltfeld – STB Der
Abgas- STB muss in die Sicherheitskette der
Kesselregelung eingebunden werden. Zum Beispiel
durch Anschluss an den Kessel- STB am Schaltfeld.
Vor allen elektrischen Arbeiten ist die Anlage
spannungsfrei zu Schalten!!!
Als Verbindungsleitung wird eine flexible Zweiader-
leitung HO5V 2x 0,75 benötigt, je einmal Kabelschuhe
männlich und weiblich und zwei Lüsterklemmen. Den
genauen Anschluss am Kessel- STB entnehmen Sie
bitte dem Bild 7 (Pfeil). Ferner empfehlen wir drin-
gend, den Anschluss von einem Fachmann machen
zu lassen.
Mit Siemens oder Theta- Regler :
Einfacher ist der Anschluss bei der Theta oder dem
Siemensregler. Diesen haben wir für Sie vor verdrahtet.
Klemmen Sie die Zweiaderleitung an den
Öffnerkontakt (Klemme 11 und 12) des Abgas- STB
und verbinden sie das andere Ende der Leitung mit der
Lüsterklemme am Kesselschaltfeld (bei Siemens) oder
direkt an den weißen, gekennzeichneten Kontakt des
Theta- Reglers (Siehe Bild 10 ).
Bild 9
Anschlussklemmen
STB-Abgas
Bild 10
Beachten Sie in JEDEM Fall die Betriebsanleitung für
die jeweils eingebaute Regelung!!!
Nichtbeachtung führt zum Verlust der Gewährleistung
bzw. u. U. der Betriebserlaubnis der Anlage.
ACHTUNG !!!
Der Kessel kann nur in Betrieb genommen
werden, wenn der Abgas- STB an die Regelung
angeschlossen ist! Sicherheitsvorschrift !!!
Brennwertkessel
Gusskessel Mini
11(1)
Stecker Sicherheitskreis
1 (SK1) an Klemme 2 der
- Regelung. Anstelle der
Theta
werkseitig angeschlossenen
Brücke den Abgas- STB an-
schließen.
HINWEIS:
Der Theta- Regler hat insgesamt
zwei Sicherheitskreis-Stecker
(SK1 und SK2), in dem zweiten
die Brücke belassen.
Seite 9
12(C)
