Installations- und Betriebsanleitung
Abgaswärmetauscher
Technische Daten
10-21kW, 10-40Kw
Eco X:
— weitere Daten siehe Tabelle 2 Seite 3 —

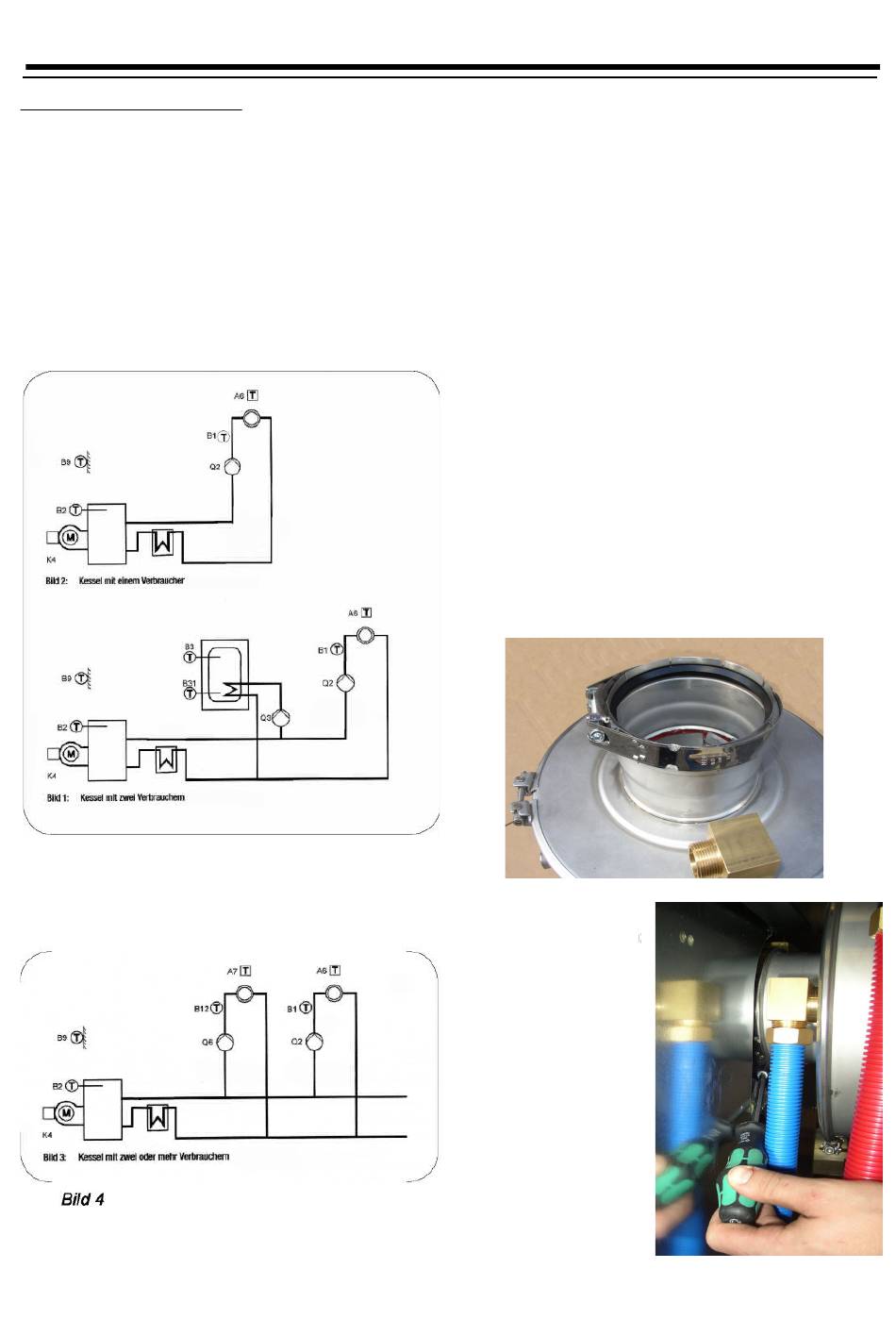

Anschlussbeispiele
Hydraulische Anbindung: Der Abgaswärmetauscher
(AWT) wird komplett in den Rücklauf eingebunden.
Bei der Einbindung zwischen Heizungs- bzw.
Brauchwasserrücklauf und Kesselrücklauf erzielen Sie
die maximale Energieeinsparung (Siehe Bild 3).
Bild 3
Montage
Es empfiehlt sich, den Abgasweg im Schornstein vor
der Montage des Wärmetauschers zu installieren, da
hier Montageprobleme auftreten könnten. Hierzu die
PVC-Abgasrohre (Muffe nach oben)
mit den Abstandshaltern vorsichtig im Schornstein
herunterlassen. Dabei beachten Sie, dass genügend
Platz für den Bogen und die Bogenbefestigung am
unteren Ende bleibt. Der Revisionsbogen ist bei
baulicher Machbarkeit so zu setzen, dass die Kontrolle
des Abgasweges durch den ortsansässigen
Schornsteinfeger mit einem Spiegel möglich ist (siehe
Bild 2). Falls nicht, so muss ein weiteres Revisions T-
Stück im oberen Teil des Abgasweges eingebunden
werden, welches eine Besichtigung des Abgasweges
ermöglicht.
HINWEIS: Bei Abgaswegen länger als 6m kann es
je nach Bundesland und Region gefordert sein, ein
zusätzliches Revisionsstück im oberen Abgasweg zu
montieren. Fragen sie in jedem Fall bei Ihrem
zuständigen Schornsteinfeger nach.
Vor der Montage des Wärmetauschers die
Befestigungsschelle lösen und den Sitz der Dichtung
kontrollieren.
Bild 5
Den Wärmetauscher
durch Anziehen der
Schelle auf den
Abgasstutzen befestigen.
Danach kann der AWT
hydraulisch angebunden
werden.
Brennwertkessel
Gusskessel Mini
Bild 6
Seite 8
