Installations- und Betriebsanleitung
Maße mit
Brennwertkessel

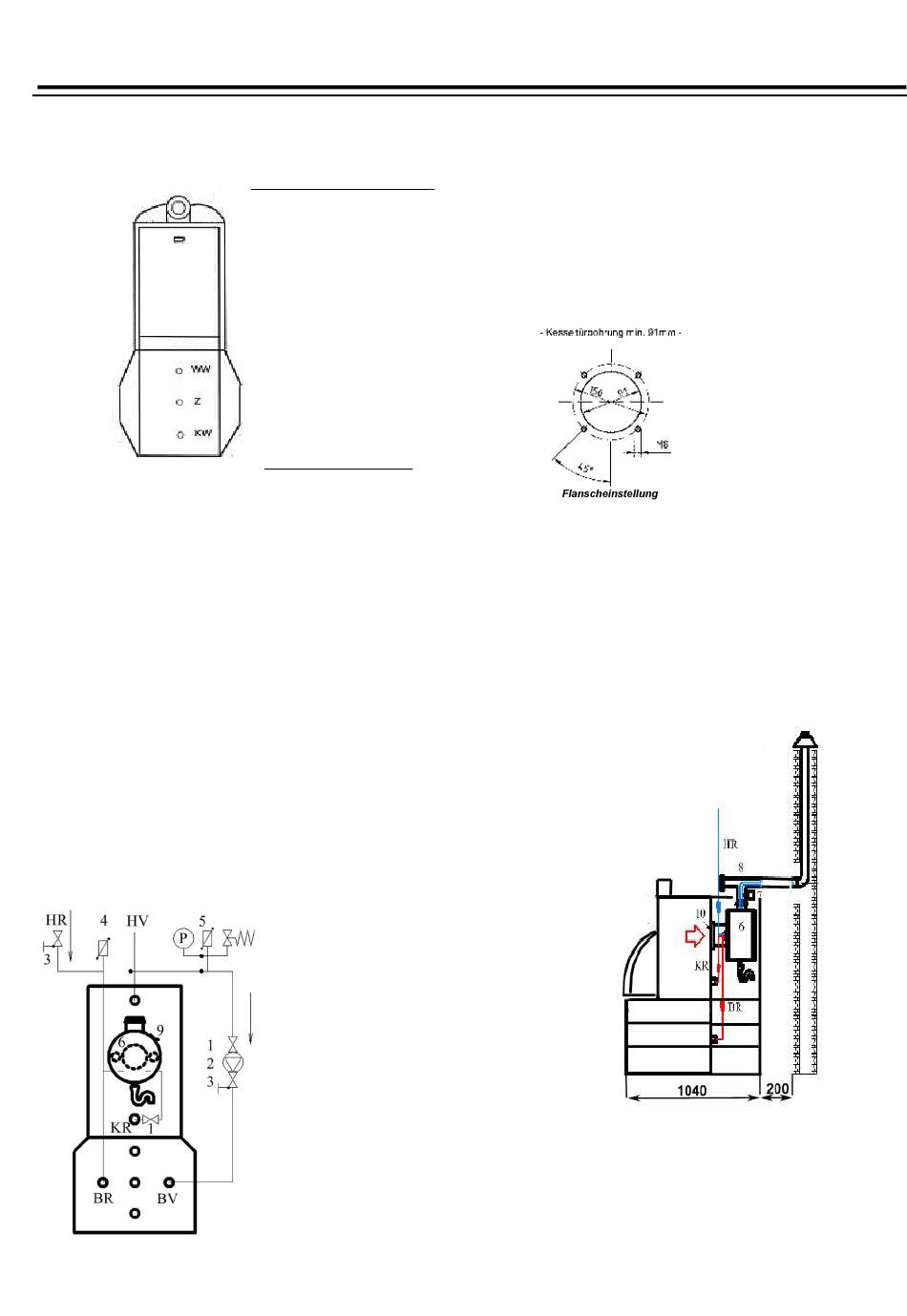

Kessel- und Boileranschlüsse
KV = Kesselvorlauf (Innengewinde)
KR = Kesselrücklauf
HV = Heizungsvorlauf
HR = Heizungsrücklauf
MK = Mischerkreis
HK = Heizkreis
WW = Warmwasser
KW = Kaltwasser
BV = Boilervorlauf
BR = Boilerrücklauf
Z = Zirkulation
Zu beachten:
Hydraulische Anbindung :
Der AWT wird komplett in den Rücklauf eingebunden. Bei der Einbindung zwischen
Heizungs- bzw. Brauchwasserrücklauf und Kesselrücklauf erzielen Sie die maximale
Energieeinsparung (siehe Abb. unten links.
Hinweis: Im HANSA Heiz- und Mischerkreis ist jeweils 1 Rückschlagventil
integriert!
Brennerflanschmaße
Achtung!
Kessel über den Füllhahn am Kessel-Rücklauf (KR) befüllen, dabei zum Entlüften die
Überwurfmutter unter
Wärmetauscher öffnen! Kugelhähne erst nach dem Befüllen öffnen!
Systembauteile
1 = Kugelhahn
2 = Ladepumpe
3 = Kugelhahn mit Rückschlagventil
4 = Entlüfter
5 = Sicherheitsgruppe
6 = Abgaswärmetauscher
7 = Meßstutzen mit STB- Abgas
8= Revisions T- Stück
Kugelhähnen (3) lösen und Entlüftungsschraube (4) am
beiden
Brennwertkessel
Gusskessel Mini
Seite 5
