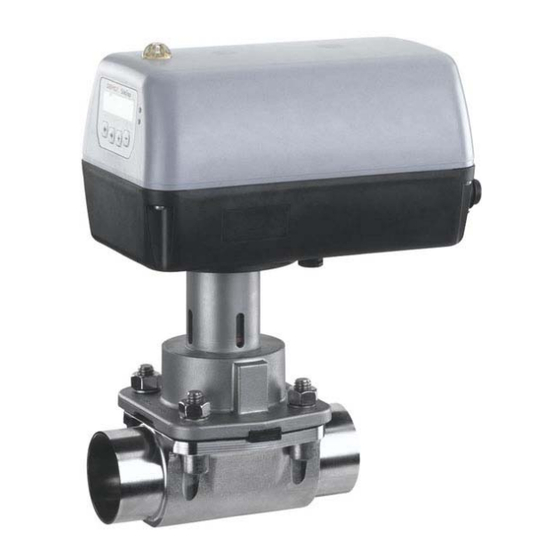

- Seite 1 GEMÜ e. -com Installations- und Betriebsanleitung GEMÜ e. -com Installations- und Betriebsanleitung BETRIEBSANLEITUNG Stand 13.12.06 1 / 60...
- Seite 2 GEMÜ e. -com Installations- und Betriebsanleitung INHALTSVERZEICHNIS Spezifizierte Geräte Gültig ab Softwareversion Spezifizierte Industrie Modems Spezifizierte Mobiltelefone Spezifizierte PDA Spezifizierte Bluetooth Module Spezifizierte Internet Browser Benötigtes Zubehör für die Nutzung der e. -com Schnittstelle Elektrischer Anschluss Modem Verbindung – seriell PC Verbindung –...
- Seite 3 GEMÜ e. -com Installations- und Betriebsanleitung 1 Spezifizierte Geräte 1.1 Gültig ab Softwareversion GEMÜ 1436 cPos V 1.6.2.1 GEMÜ SideStep V 1.0.2.0 GEMÜ 3030 mFlow V 1.3.0.0 1.2 Spezifizierte Industrie Modems ® Multitech MT5656ZDX-Series 1.3 Spezifizierte Mobiltelefone ® Nokia 6310i 1.4 Spezifizierte PDA ®...
- Seite 4 GEMÜ e. -com Installations- und Betriebsanleitung 2 Benötigtes Zubehör für die Nutzung der e. -com Schnittstelle Für die Nutzung der GEMÜ e. -com Schnittstelle sind folgende Zubehörteile nötig: GEMÜ Typ Art der Verbindung Verbindung mit Benötigtes Zubehör Einstellung ComPort 1219S01Z00M000Y0 1436 cPos (ohne Sub-D Verlängerung) 3030 mFlow...
- Seite 5 GEMÜ e. -com Installations- und Betriebsanleitung 3 Elektrischer Anschluss 3.1 Modem Verbindung – seriell Analoger Telefonanschluss 3.2 PC Verbindung – seriell 5 / 60...
- Seite 6 GEMÜ e. -com Installations- und Betriebsanleitung Bluetooth Verbindung 4 Installationsanleitung einer seriellen Verbindung mit einem PC 4.1 Systemvorraussetzungen Internet Browser Microsoft Internet Explorer V5.5 Opera V8.0 Firefox V1.04 Netscape V7.1 Betriebssystem Windows NT Windows XP/2000 6 / 60...
- Seite 7 GEMÜ e. -com Installations- und Betriebsanleitung 4.2 DFÜ-Verbindung installieren Alle Installationen und Einstellungen dieser Installations- und Betriebsanleitung sind am Beispiel des GEMÜ 1436 cPos und Windows XP durchgeführt. Diese Einstellungen sind auch für weitere GEMÜ Produkte mit der GEMÜ e. -com Schnittstelle, GEMÜ...
- Seite 8 GEMÜ e. -com Installations- und Betriebsanleitung Im Fenster „Systemsteuerung“ das Icon „Telefon- und Modemoptionen“ anwählen um das Fenster „Telefon- und Modemoptionen“ zu aktivieren. Im Fenster „Telefon- und Modemoptionen“ das Register „Modems“ öffnen und die Schaltfläche „Hinzufügen“ aktivieren. 8 / 60...
- Seite 9 GEMÜ e. -com Installations- und Betriebsanleitung Im Fenster „Neues Modem installieren“ den Auswahlpunkt „Modem auswählen“ aktivieren (es muss ein Haken im Feld angezeigt werden). Danach die Schaltfläche „Weiter“ betätigen. Im Auswahlmenü „Hersteller“ nichts ändern und im Fenster „Modelle“ das Modem „Kommunikationskabel zwischen zwei Computern“...
- Seite 10 GEMÜ e. -com Installations- und Betriebsanleitung Im nächsten Fenster den Menüpunkt „Ausgewählte Anschlüsse“ aktivieren und den Anschluss an dem der cPos angeschlossen werden soll (z.B. COM1) anwählen. Danach die Schaltfläche „Weiter“ betätigen. Es wird angezeigt das alle Einstellungen für das Modem eingegeben sind. Um die Einstellung abzuschließen ist die Schaltfläche „Fertig stellen“...
- Seite 11 GEMÜ e. -com Installations- und Betriebsanleitung Im Fenster „Telefon- und Modemoptionen“ wird nun das neu installierte Modem an z.B. COM1 angezeigt. Anschließend die Schaltfläche „OK“ betätigen. 4.3 Einrichten eines Servers für den Internet Browser Im Fenster „Systemsteuerung“ das Icon „Internetoptionen“ anwählen um das Fenster „Internetoptionen“...
- Seite 12 GEMÜ e. -com Installations- und Betriebsanleitung Im Feld „Startseite“ eine Internetadresse eingeben (z.B. www.gemue.de) und das Register „Verbindungen“ auswählen. Im Register „Verbindungen“ die Schaltfläche „Hinzufügen“ betätigen. 12 / 60...
- Seite 13 GEMÜ e. -com Installations- und Betriebsanleitung Im Fenster „Verbindungstyp“ die Verbindung „Direkte Verbindung mit anderem Computer herstellen“ anwählen und die Schaltfläche „Weiter“ betätigen. Im Fenster „Gerät auswählen“ das Gerät „Kommunikationskabel zwischen zwei Computern“ auswählen und die Schaltfläche „Weiter“ betätigen. 13 / 60...
- Seite 14 GEMÜ e. -com Installations- und Betriebsanleitung Im Fenster „Fertig gestellt“ einen Namen für die Verbindung eingeben (z.B. cPos) und die Schaltfläche „Fertig stellen“ betätigen. Im Fenster „cPos Einstellungen“ die Schaltfläche „Eigenschaften“ betätigen. 14 / 60...
- Seite 15 GEMÜ e. -com Installations- und Betriebsanleitung Im Register „Allgemein“ das Gerät „Kommunikationskabel zwischen zwei Computern“ auswählen und die Schaltfläche „Konfigurieren“ betätigen. Im Fenster „Modemkonfiguration“ die max. Übertragungsrate von 115000 (Bit/s) auswählen und bei „Hardwareflusssteuerung aktivieren“ den Haken entfernen. Anschließend die Schaltfläche „OK“ betätigen. 1200 2400 4800...
- Seite 16 GEMÜ e. -com Installations- und Betriebsanleitung Das Register „Netzwerk“ auswählen. Im Register „Netzwerk“ die Verbindung „Internetprotokoll“ auswählen und die Schaltfläche „Eigenschaften“ betätigen. 16 / 60...
- Seite 17 GEMÜ e. -com Installations- und Betriebsanleitung In dem Auswahlfeld „PPP-Link“ den Haken bei „IP-Headerkomprimierung verwenden“ entfernen. Anschließend alle Fenster durch betätigen der Schalfläche „OK“ schließen. 17 / 60...
- Seite 18 GEMÜ e. -com Installations- und Betriebsanleitung 4.4 Verbindungseinstellungen am GEMÜ 1436 cPos Um eine Verbindung über ein serielles Kabel mit einem PC herzustellen ist am GEMÜ 1436 cPos folgende Einstellung vorzunehmen: SETUP Service SetBasics SetFunction SetCalibration Communication Return Communication IR-Port Fieldbus WebServer r0w3...
- Seite 19 GEMÜ e. -com Installations- und Betriebsanleitung 4.5 Verbindung mit GEMÜ 1436 cPos aufnehmen Um eine Verbindung mit dem GEMÜ 1436 cPos herzustellen, den Internet Browser öffnen und im Fenster „DFÜ Verbindung“ die Verbindung cPos auswählen und die Schaltfläche „Verbinden“ betätigen. Anschließend meldet sich der 1436 mit folgendem Startbildschirm.
- Seite 20 GEMÜ e. -com Installations- und Betriebsanleitung 5 Installationsanleitung einer seriellen Verbindung mit einem Industrie Modem 5.1 Systemvorraussetzungen Internet Browser Microsoft Internet Explorer V5.5 Opera V8.0 Firefox V1.04 Netscape V7.1 Betriebssystem Windows NT Windows XP/2000 5.2 Modem an GEMÜ 1436 cPos anschließen Um eine DFÜ-Verbindung zwischen GEMÜ...
- Seite 21 GEMÜ e. -com Installations- und Betriebsanleitung 5.3 Verbindungseinstellungen am GEMÜ 1436 cPos Um eine Verbindung über ein Industrie Modem mit einem PC herzustellen ist am GEMÜ 1436 cPos folgende Einstellung vorzunehmen: SETUP Service SetBasics SetFunction SetCalibration Communication Return Communication IR-Port Fieldbus WebServer r0w3...
- Seite 22 GEMÜ e. -com Installations- und Betriebsanleitung 5.4 Einrichten der Netzwerkverbindung Um eine Verbindung mit dem GEMÜ 1436 cPos herzustellen, muss auf Ihrem PC ein Modem eingerichtet sein. Verfahren sie dann wie folgt: Im Fenster „Systemsteuerung“ das Icon „Netzwerkverbindungen“ anwählen um das Fenster „Netzwerkverbindungen“...
- Seite 23 GEMÜ e. -com Installations- und Betriebsanleitung In dem Fenster „Assistent für neue Verbindungen“ die Schaltfläche „Weiter“ betätigen Die Auswahl „Verbindung mit dem Internet herstellen“ markieren und die Schaltfläche „Weiter“ betätigen. 23 / 60...
- Seite 24 GEMÜ e. -com Installations- und Betriebsanleitung Die Auswahl „Verbindung manuell einrichten“ markieren und die Schaltfläche „Weiter“ betätigen. Die Auswahl „Verbindung mit einem DFÜ-Modem herstellen“ markieren und die Schaltfläche „Weiter“ betätigen. 24 / 60...
- Seite 25 GEMÜ e. -com Installations- und Betriebsanleitung Aus der Liste der installierten Modems das Modem auswählen welches für die Verbindung verwendet werden soll. Danach die Schaltfläche „Weiter“ betätigen. Im Feld „Name des Internetdienstanbieters“ den Namen für die Verbindung eingeben. 25 / 60...
- Seite 26 GEMÜ e. -com Installations- und Betriebsanleitung In das Feld „Rufnummer“ die Telefonnummer des Anschlusses an welchem der GEMÜ 1436 cPos angeschlossen ist eingeben. Hier muss die komplette Nummer Vorwahl und Anschluss, evtl. mit Ländervorwahl, ohne Leerstelle eingegeben werden. In dem Fenster „Internetkontoinformationen“ müssen keine Eingaben durchgeführt werden.
- Seite 27 GEMÜ e. -com Installations- und Betriebsanleitung Zum Fertigstellen die Schaltfläche „Fertig stellen“ betätigen. In dem Fenster „Verbindung mit ... herstellen“ die Schaltfläche „Eigenschaften“ betätigen. 27 / 60...
- Seite 28 GEMÜ e. -com Installations- und Betriebsanleitung Im Register „Allgemein“ das gewünschte Modem auswählen und die Schaltfläche „Konfigurieren“ betätigen. Die max. Übertragungsrate auf 115200 Bit/s einstellen. Keine weiteren Optionen auswählen. Mit der Schaltfläche „OK“ das Fenster schließen. 28 / 60...
- Seite 29 GEMÜ e. -com Installations- und Betriebsanleitung Das Register „Netzwerk“ auswählen. Im Register „Netzwerk“ die Verbindung „Internetprotokoll“ auswählen und die Schaltfläche „Eigenschaften“ betätigen. 29 / 60...
- Seite 30 GEMÜ e. -com Installations- und Betriebsanleitung In dem Auswahlfeld „PPP-Link“ den Haken bei „IP-Headerkomprimierung verwenden“ entfernen. Anschließend alle Fenster durch betätigen der Schalfläche „OK“ schließen. 30 / 60...
- Seite 31 GEMÜ e. -com Installations- und Betriebsanleitung 5.5 Verbindung mit GEMÜ 1436 cPos aufnehmen Um eine Verbindung mit dem GEMÜ 1436 cPos herzustellen, den Internet Browser öffnen und im Fenster „DFÜ Verbindung“ die Verbindung ... auswählen und die Schaltfläche „Verbinden“ betätigen. Anschließend meldet sich der 1436 mit folgendem Startbildschirm.
- Seite 32 GEMÜ e. -com Installations- und Betriebsanleitung 6 Installationsanleitung einer Bluetooth Verbindung 6.1 Bluetooth Modul an GEMÜ 1436 cPos anschließen Verbinden Sie das Bluetooth Modul über das mitgelieferte Netzteil mit der Spannungsversorgung. Warten Sie bis die rote LED erloschen ist und nur die grüne LED leuchtet. Schließen Sie Ihr Bluetooth Modul gemäß...
- Seite 33 GEMÜ e. -com Installations- und Betriebsanleitung Communication: Hauptmenü zur Auswahl der Verbindungsoptionen. WebServer: Untermenü zur Einstellung der Kommunikationsparameter ComPort: Definiert die Art der Kommunikationsverbindung Einstellung: Phone/BT bei Verwendung eines externen Bluetoothmoduls ® (Stollmann RS+E) und Zugriff über ein bluetoothfähiges ® Mobiltelephon (Nokia 6310) State:...
- Seite 34 GEMÜ e. -com Installations- und Betriebsanleitung 6.3 Verbindung mit einem PC über Bluetooth herstellen 6.3.1 Verbindungseinstellungen am GEMÜ 1436 cPos Um eine Verbindung über ein Bluetooth Modul mit einem PC herzustellen ist am GEMÜ 1436 cPos folgende Einstellung vorzunehmen: SETUP Service SetBasics SetFunction...
- Seite 35 GEMÜ e. -com Installations- und Betriebsanleitung Nach der Meldung „Init OK“ im Parameter State kann der GEMÜ 1436 cPos über einen bluetoothfähigen PC angesprochen werden. Verfahren Sie dabei wie in der Betriebsanleitung Ihres Laptop beschrieben. Nachdem Sie den GEMÜ 1436 cPos in Ihrem PC erkannt haben, bietet er Ihnen den Dienst „Serial Port“...
- Seite 36 GEMÜ e. -com Installations- und Betriebsanleitung In der Auswahl Netzwerkaufgaben das Feld „Neue Verbindung erstellen“ In dem Fenster „Assistent für neue Verbindungen“ die Schaltfläche „Weiter“ betätigen 36 / 60...
- Seite 37 GEMÜ e. -com Installations- und Betriebsanleitung Die Auswahl „Eine erweiterte Verbindung einrichten“ markieren und die Schaltfläche „Weiter“ betätigen. Die Auswahl „Verbindung direkt mit anderem Computer herstellen“ markieren und die Schaltfläche „Weiter“ betätigen. 37 / 60...
- Seite 38 GEMÜ e. -com Installations- und Betriebsanleitung Die Auswahl „Gast“ markieren und die Schaltfläche „Weiter“ betätigen. Geben Sie einen Namen für diese Verbindung ein, z.b. „Bluetooth PC“ und betätigen Sie die Schaltfläche „Weiter“ 38 / 60...
- Seite 39 GEMÜ e. -com Installations- und Betriebsanleitung Wählen sie den entsprechenden COM-Port auf welchen die Bluetoothverbindung zugreifen soll. Der entsprechende COM-Port wurde bei der Aktivierung der Bluetoothverbindung genannt (Seite 31). Betätigen Sie anschließend die Schaltfläche „Weiter“. Betätigen Sie zum Fertigstellen die Schaltfläche „Fertig stellen“. 39 / 60...
- Seite 40 GEMÜ e. -com Installations- und Betriebsanleitung Betätigen Sie die Schaltfläche „Eigenschaften“. In dem Register „Allgemein“ Schaltfläche „Konfigurieren“ betätigen. 40 / 60...
- Seite 41 GEMÜ e. -com Installations- und Betriebsanleitung Markieren Sie die max. Übertragungsrate 115200 Bit/s und entfernen Sie die Auswahl bei „Hardwareflussteuerung“. Betätigen Sie die Schaltfläche „OK“. 41 / 60...
- Seite 42 GEMÜ e. -com Installations- und Betriebsanleitung Das Register „Netzwerk“ auswählen. Im Register „Netzwerk“ die Verbindung „Internetprotokoll“ auswählen und die Schaltfläche „Eigenschaften“ betätigen. 42 / 60...
- Seite 43 GEMÜ e. -com Installations- und Betriebsanleitung In dem Auswahlfeld „PPP-Link“ den Haken bei „IP-Headerkomprimierung verwenden“ entfernen. Anschließend alle Fenster durch betätigen der Schalfläche „OK“ schließen. 43 / 60...
- Seite 44 GEMÜ e. -com Installations- und Betriebsanleitung 6.3.3 Verbindung mit GEMÜ 1436 cPos aufnehmen Um eine Verbindung mit dem GEMÜ 1436 cPos herzustellen, den Internet Browser öffnen und im Fenster „DFÜ Verbindung“ die Verbindung ... auswählen und die Schaltfläche „Verbinden“ betätigen. 44 / 60...
- Seite 45 GEMÜ e. -com Installations- und Betriebsanleitung 6.4 Verbindung mit einem PDA über Bluetooth herstellen Um eine Verbindung über ein Bluetooth Modul mit einem PDA herzustellen ist am GEMÜ 1436 cPos folgende Einstellung vorzunehmen: SETUP Service SetBasics SetFunction SetCalibration Communication Return Communication IR-Port Fieldbus...
- Seite 46 GEMÜ e. -com Installations- und Betriebsanleitung Nach der Meldung „Init OK“ im Parameter State kann der GEMÜ 1436 cPos über einen bluetoothfähigen PDA angesprochen werden. 6.4.1 Einrichten einer Bluetooth-Verbindung auf PDA Bluetooth Manager öffnen und Button [ Neu ] anwählen Auswahlfeld „Bluetooth Gerät durchsuchen“...
- Seite 47 GEMÜ e. -com Installations- und Betriebsanleitung Neu erkanntes Gerät [cPos 1436 ] anklicken. Danach Button anklicken. Es startet die Automatische Diensteerkennung. 47 / 60...
- Seite 48 GEMÜ e. -com Installations- und Betriebsanleitung „Serial Port Dienst“ auswählen und Button anklicken. Verknüpfung mit cPos 1436 Nr. 1 wurde erstellt. Button anklicken. 48 / 60...
- Seite 49 GEMÜ e. -com Installations- und Betriebsanleitung Doppelklicken auf Symbol um Verbindung herzustellen Warten bis Verbindung hergestellt ist 49 / 60...
- Seite 50 GEMÜ e. -com Installations- und Betriebsanleitung Bluetooth Code eingeben 0000 (Werkseinstellung) und Button anklicken. Warten bis Verbindung hergestellt wurde, danach Bluetooth Manager schließen und einen geeigneten Browser (Microsoft Pocket Internet Explorer ; Opera mini; Minimo) öffnen und die Seite www.gemue.de aufrufen.
- Seite 51 GEMÜ e. -com Installations- und Betriebsanleitung 7 Bedienung des GEMÜ-Browsers mit PC Nach der erfolgreichen Verbindung des GEMÜ 1436 cPos erscheint der folgende Startbildschirm. Über die Schaltfläche „Language“ gelangt man in das Menü zum Einstellen der Landessprache Über die Schaltfläche „Quick Setup“ gelangt man in das Menü zum Einstellen der Grundfunktionen Über die Schaltfläche „Advanced Setup“...
- Seite 52 GEMÜ e. -com Installations- und Betriebsanleitung 7.1 LANGUAGE Über die entsprechende Schaltfläche lässt sich die Landessprache zwischen Deutsch, Englisch und Norwegisch auswählen. Mit der Schaltfläche „Return“ gelangt man zurück zum Startbildschirm. 7.2 QUICK SETUP Über die Schaltflächen lassen sich die wichtigsten Grundfunktion des GEMÜ 1436 cPos einstellen.
- Seite 53 GEMÜ e. -com Installations- und Betriebsanleitung Durch betätigen der Schaltfläche „Help“ werden kurz die Bedeutungen der einzelnen Schaltflächen erklärt. Durch ein Verbleiben des Mauszeigers auf einer Schaltfläche wird ebenfalls die Bedeutung der Schaltfläche erklärt. Mit der Schaltfläche „ESC“ gelangt man zurück in den Quick Setup. 7.3 ADVANCED SETUP „Advanced Setup“...
- Seite 54 GEMÜ e. -com Installations- und Betriebsanleitung Wird in der Navigationsleiste ein Menü angeklickt, so öffnet sich darunter das entsprechende Untermenü und der gewünschte Parameter kann ausgewählt werden. 7.4 QUICK GUIDE Im Menü Quick Guide werden kurz die Hauptfunktionen, Bedienhinweise und weitere hilfreiche Informationen zur Verfügung gestellt.
- Seite 55 GEMÜ e. -com Installations- und Betriebsanleitung 7.5 TECHNISCHE DATEN Im Menü Technische Daten sind kurz die technischen Daten des Reglers aufgeführt. 7.6 PARAMETER LIST Im Menü Parameter List werden alle eingestellten Parameter des Reglers übersichtlich angezeigt. 55 / 60...
- Seite 56 GEMÜ e. -com Installations- und Betriebsanleitung 7.7 UP / DOWNLOAD Im Menü Up / Download können alle eingestellten Parameter des Reglers heruntergeladen und abgespeichert werden. Parameter from cPos to Parafile: Parameter werden als Datei abgespeichert Parameter to Text: Parameter werden als Textfile gespeichert.
- Seite 57 GEMÜ e. -com Installations- und Betriebsanleitung Zum Abspeichern von Parametern nach dem Auswählen der Downloadfunktion die Schaltfläche „Speichern“ auswählen In folgendem Fenster muss der Dateiname vergeben und der Speicherort definiert werden. 57 / 60...
- Seite 58 GEMÜ e. -com Installations- und Betriebsanleitung Um Parameter in den Regler zu laden die Schaltfläche „Durchsuchen“ anwählen und den gewünschten Parametersatz auswählen. Anschließend die Schaltfläche „Upload“ auswählen. Um die Parameter in den Regler zu laden die Schaltfläche „Overwrite Parameter“ auswählen. Achtung, dabei werden die Parameter im Regler überschrieben! 58 / 60...
- Seite 59 GEMÜ e. -com Installations- und Betriebsanleitung 7.8 DIAGRAMM-FUNKTION Durch auswählen des Menüs „Diagram“ öffnet sich ein Fenster mit einer Osziloskop - Funktion. Es gibt die Möglichkeit das Soll- und Istwertsignal sowie die Ventilposition und den Reglerausgang als Kennlinien darzustellen. Start: Starten der Osziloskopfunktion Stop:...
- Seite 60 GEMÜ e. -com Installations- und Betriebsanleitung 60 / 60...
