Waarschuwingen
• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.
• Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de
apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.
• Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangt). Dit wordt bevestigd door het CE-label op de producten.
• Voorkom het binnendringen van vreemde voorwerpen of vloeistoffen in de toestellen.
• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.
• Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.
INLEIDING
Deze handleiding biedt informatie voor de bekabeling en ingebruikname van een basissysteem met enkelvoudige kit bestaande uit een interne
aansluiting art. 6202WK, een deurstation art. 4682KC en Intercall ViP-toepassing. Zie voor de complete gegevens m.b.t. het installeren en
bedraden van het ViP-systeem de technische handleiding die ook beschikbaar is op de site www.comelitgroup.com.
INHOUD VAN DE KIT
• 1 interne aansluiting art. 6202WK met muurplaat art. 6231
• 1 portiermodule art. 33411 + bijbehorende audio/video-unit art. 4682KC
• 1 voedingseenheid voor deurstation art. 1595
• 1 voedingseenheid voor interne aansluiting art. 1441 + verdeler-versterker voor etage art.1440
• STANDAARD: het ViP-adres van de interne aansluiting art. 6202WK is ingesteld op 00000001 'Master'; het ViP-adres van de
portiermodule art. 33411 + bijbehorende audio/video-unit art. 4682KC is ingesteld op 00000100.
• De app Intercall Vip kan worden gedownload via Google Play (voor Android-apparaten) of de Apple Store (voor IOS-
apparaten).*
* De handelsmerken Android en Google zijn gedeponeerde handelsmerken van Google Inc. De handelsmerken IOS en Apple zijn gedeponeerde
handelsmerken van Apple Inc.
Handleiding voor montage van een netkabel voor de verbinding tussen PC en switch comelit Art. 1440
De aanbevolen kabels zijn:
• UTP (Unshielded Twisted Pair): niet-afgeschermde kabel met omhulde paren (niet beschermd tegen elektromagnetische interferentie), maximum
lengte 100 meter. Aangeraden wordt gebruik te maken van een Panduit-kabel code NUL5C04BU-CE.
• STP (Shilded Twisted Pair): als UTP met afscherming van metalen kous.
De kabels UTP, STP kunnen van verschillende categorieën zijn. Voor het ViP-systeem dienen verplicht kabels van categorie 5 (CAT 5) of hoger
te worden gebruikt.

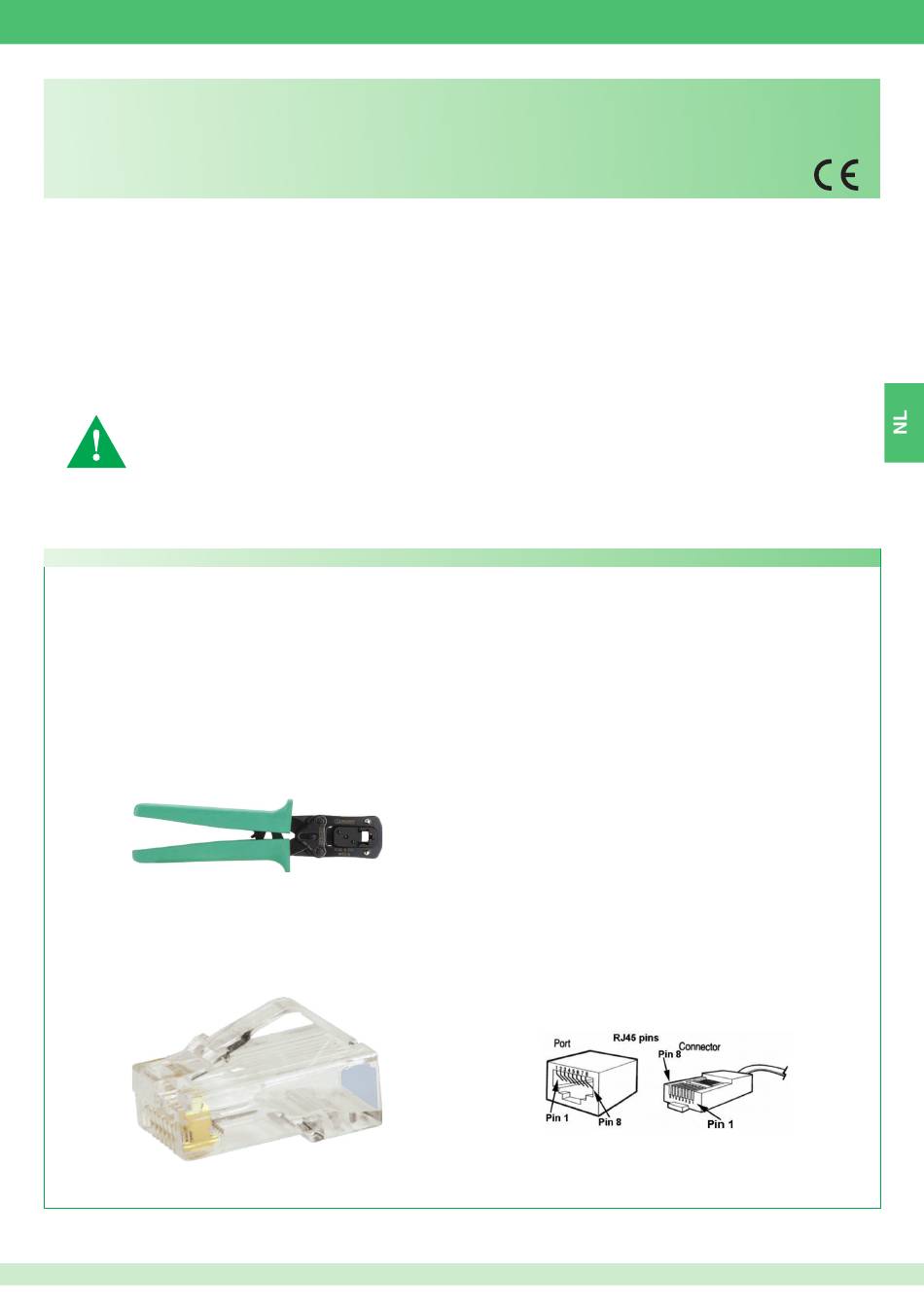

De instrumenten die benodigd zijn voor de montage zijn:
• Krimptang 6-P 8-P.
Aangeraden wordt gebruik te maken van een tang met 8 polen
Panduit code MPT5-8A.
• 2 RJ45-connectors voor ieder kabeltraject.
Aangeraden wordt gebruik te maken van een Panduit-connectors
code MP588-L.
