Avertissement
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage
des appareils, pour des modifi cations effectuées par d'autres personnes pour n'importe quelle raison et pour l'utilisation d'accessoires et matériaux non d'origine.
• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs). L'application du marquage CE
atteste cette conformité.
• Ne jamais introduire d'objets, ni verser de liquides, à l'intérieur du dispositif.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.
INTRODUCTION
Ce manuel contient les explications nécessaires pour câbler et mettre en fonction un kit standard 1 usager comprenant un poste intérieur art.
6202WK, une platine de rue art. 4682KC et l'application Intercall ViP. Pour disposer d'informations plus complètes sur l'installation et le câblage
du système ViP, consulter le manuel technique disponible également sur le site www.comelitgroup.com.
CONTENU DU KIT
• 1 Poste intérieur art. 6202WK avec étrier art. 6231
• 1 Module portier art. 33411 + groupe audio/vidéo correspondant art. 4682KC
• 1 Alimentation pour platine de rue art. 1595
• 1 Alimentation pour poste intérieur art. 1441 + dérivation d'étage art.1440
• DÉFAUT : l'adresse ViP du poste intérieur art. 6202WK est défi nie sur 00000001 « Maître », l'adresse ViP du module portier
art. 33411+ groupe audio/vidéo correspondant art. 4682KC est défi nie sur 00000100.
• Il est possible de télécharger l'application « Intercall Vip » sur Google play (pour les dispositifs Android) et sur Apple Store
(pour les dispositifs IOS).*
* Les marques Android et Google sont enregistrées pas Google Inc. Les marques IOS et Apple sont enregistrées pas Apple Inc.

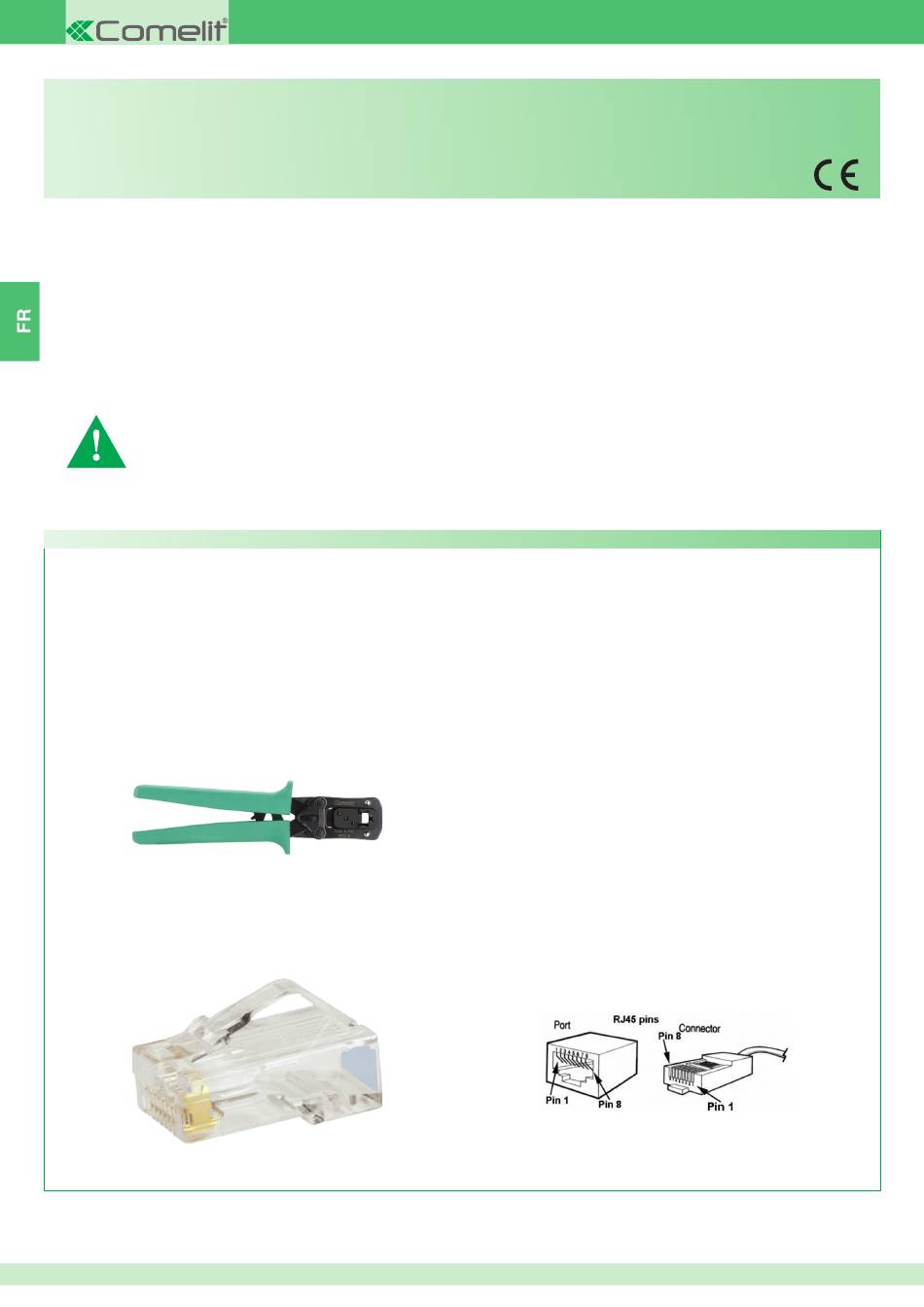

Guide au montage d'un câble de réseau pour la connexion entre PC et switch comelit Art. 1440
Les câbles conseillés sont les suivants :
• UTP (Unshielded Twisted Pair) : câble avec paires torsadées non blindé (non protégé contre les perturbations d'origine électromagnétique),
longueur maximale 100 mètres. Il est conseillé d'utiliser un câble Panduit, réf. NUL5C04BU-CE.
• STP (Shilded Twisted Pair) : type UTP avec blindage en maille métallique.
Les câbles UTP et STP peuvent être de différentes catégories. Pour le système ViP, il est obligatoire d'utiliser des câbles de catégorie 5 (CAT
5) ou supérieure.
Les outils nécessaires au montage sont les suivants :
• Pince à sertir 6-P 8-P.
Il est conseillé d'utiliser une pince à 8 broches Panduit réf. MPT5-8A.
• 2 connecteurs RJ45 pour chaque portion de câble.
Il est conseillé d'utiliser des connecteurs Panduit réf. MP588-L.
